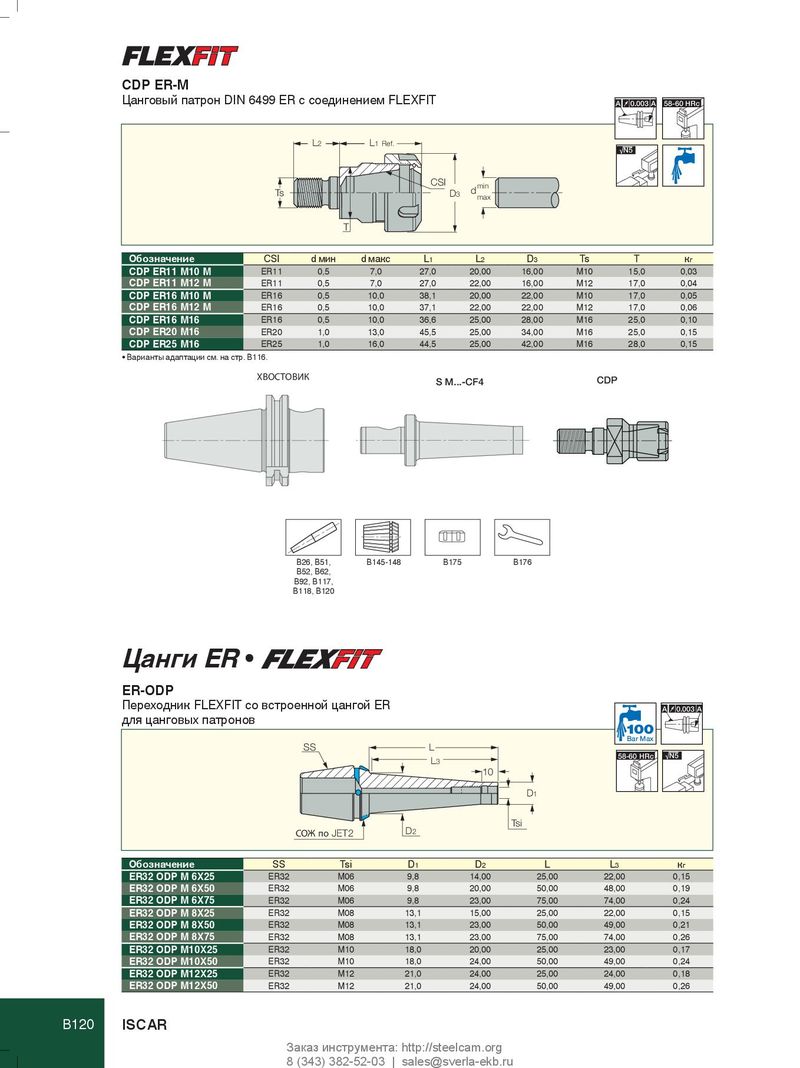

CDP ER-M

Цанговый патрон DIN 6499 ER с соединением FLEXFIT

A 0.003 A 58-60 HRc

L2 L1 Ref. √N5

CSI

Ts dmin

D3

max

T

ОбозначениеCSId минd максL1L2D3TsTкг
CDP ER11 M10 MER110,57,027,020,0016,00M1015,00,03
CDP ER11 M12 MER110,57,027,022,0016,00M1217,00,04
CDP ER16 M10 MER160,510,038,120,0022,00M1017,00,05
CDP ER16 M12 MХВОСТОВИКER160,510,037,1CAB...22,0022,00M12HCM-M17,00,06
CDP ER16 M16ER160,510,036,625,0028,00M1625,00,10
CDP ER20 M16ER201,013,045,525,0034,00M1625,00,15
CDP ER25 M16ER251,016,044,525,0042,00M1628,00,15
  • Варианты адаптации см. на стр. B116.

ХВОСТОВИК CDP

S M...-CF4

Цанги ER

ER-ODP

B26, B51, B145-148 B175 B176

B52, B62, B92, B117, B118, B120

ереходник ля цанговых патроноо встро внно цанго SS L L3 D2 СОЖ поJET2D1 Tsi 10Bar Max 58-60 HRcA 0.003 A √N5
ОбозначениеSSTsi D1D2 LL3кг
ER32 ODP M 6X25ER32M06 9,814,00 25,0022,000,15
ER32 ODP M 6X50ER32M06 9,820,00 50,0048,000,19
ER32 ODP M 6X75ER32M06 9,823,00 75,0074,000,24
ER32 ODP M 8X25ER32M08 13,115,00 25,0022,000,15
ER32 ODP M 8X50ER32M08 13,123,00 50,0049,000,21
ER32 ODP M 8X75ER32M08 13,123,00 75,0074,000,26
ER32 ODP M10X25ER32M10 18,020,00 25,0023,000,17
ER32 ODP M10X50ER32M10 18,024,00 50,0049,000,24
ER32 ODP M12X25ER32M12 21,024,00 25,0024,000,18
ER32 ODP M12X50ER32M12 21,024,00 50,0049,000,26
