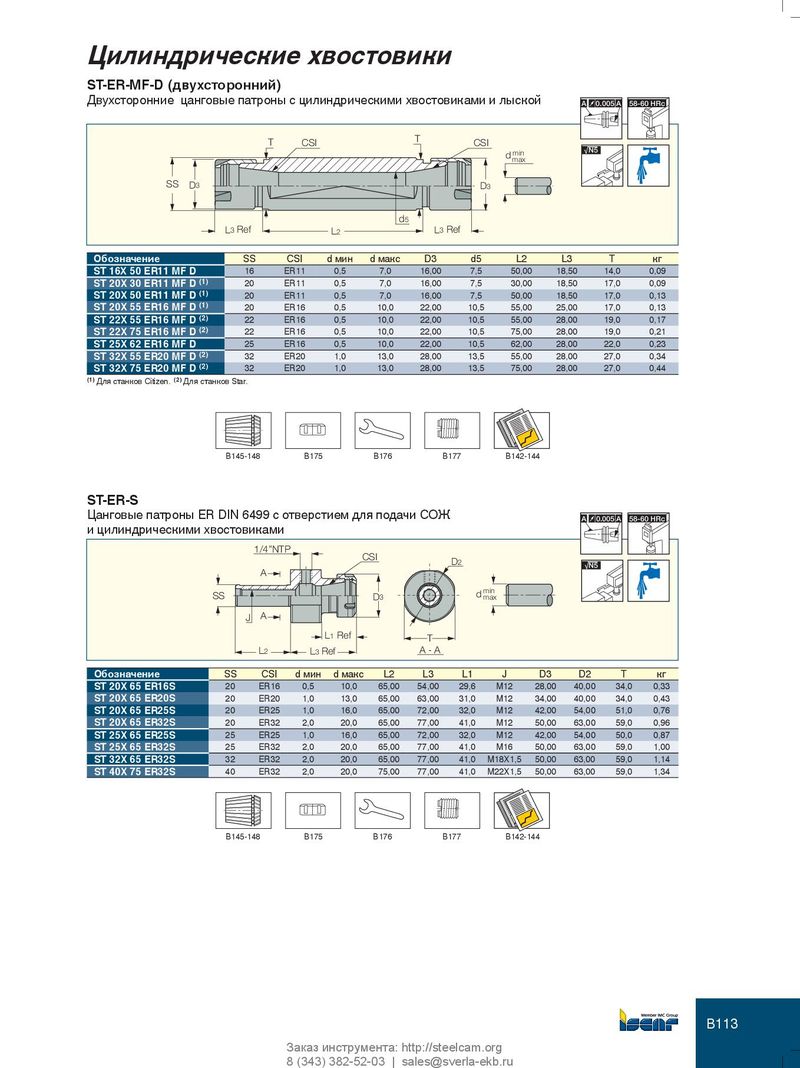

ST-ER-MF-D (двухсторонний)
| вухсторонние SS | анго D3 | ые пат L3Ref | оны с ци CSI T | индри L2 | ескими d5 | востов T L3R | ками и CSI ef D3 | лыско d min max | A 0.005 A √N5 | 58-60 HRc | |
| Обозначение | SS | CSI | dмин | dмакс | D3 | d5 | L2 | L3 | T | кг | |
| ST 16X 50 ER11 MF | D | 16 | ER11 | 0,5 | 7,0 | 16,00 | 7,5 | 50,00 | 18,50 | 14,0 | 0,09 |
| ST 20X 30 ER11 MF | D(1) | 20 | ER11 | 0,5 | 7,0 | 16,00 | 7,5 | 30,00 | 18,50 | 17,0 | 0,09 |
| ST 20X 50 ER11 MF | D(1) | 20 | ER11 | 0,5 | 7,0 | 16,00 | 7,5 | 50,00 | 18,50 | 17,0 | 0,13 |
| ST 20X 55 ER16 MF | D(1) | 20 | ER16 | 0,5 | 10,0 | 22,00 | 10,5 | 55,00 | 25,00 | 17,0 | 0,13 |
| ST 22X 55 ER16 MF | D(2) | 22 | ER16 | 0,5 | 10,0 | 22,00 | 10,5 | 55,00 | 28,00 | 19,0 | 0,17 |
| ST 22X 75 ER16 MF | D(2) | 22 | ER16 | 0,5 | 10,0 | 22,00 | 10,5 | 75,00 | 28,00 | 19,0 | 0,21 |
| ST 25X 62 ER16 MF | D | 25 | ER16 | 0,5 | 10,0 | 22,00 | 10,5 | 62,00 | 28,00 | 22,0 | 0,23 |
| ST 32X 55 ER20 MF | D(2) | 32 | ER20 | 1,0 | 13,0 | 28,00 | 13,5 | 55,00 | 28,00 | 27,0 | 0,34 |
| ST 32X 75 ER20 MF | D(2) | 32 | ER20 | 1,0 | 13,0 | 28,00 | 13,5 | 75,00 | 28,00 | 27,0 | 0,44 |
(1) Для станков Citizen. (2) Для станков Star.
B145-148 B175 B176 B177 B142-144
ST-ER-S
| Цанговые патроны и цилиндрическими | ER DIN 6499 с о хвостовиками | тверст | ием д | ля пода | чи СОЖ | 0.0 A | A 05 58 | -60 HRc | |||
| 1/4”NTP A SS | CSI D3 | d D2 | min max | √N5 | |||||||
| J A | |||||||||||
| L | 1Ref | T | |||||||||
| L2 | L3R | ef | A-A | ||||||||
| Обозначение | SS CSI | dмин | dмак | с L2 | L3 | L1 | J | D3 | D2 | T | кг |
| ST 20X 65 ER16S | 20 ER16 | 0,5 | 10,0 | 65,00 | 54,00 | 29,6 | M12 | 28,00 | 40,00 | 34,0 | 0,33 |
| ST 20X 65 ER20S | 20 ER20 | 1,0 | 13,0 | 65,00 | 63,00 | 31,0 | M12 | 34,00 | 40,00 | 34,0 | 0,43 |
| ST 20X 65 ER25S | 20 ER25 | 1,0 | 16,0 | 65,00 | 72,00 | 32,0 | M12 | 42,00 | 54,00 | 51,0 | 0,76 |
| ST 20X 65 ER32S | 20 ER32 | 2,0 | 20,0 | 65,00 | 77,00 | 41,0 | M12 | 50,00 | 63,00 | 59,0 | 0,96 |
| ST 25X 65 ER25S | 25 ER25 | 1,0 | 16,0 | 65,00 | 72,00 | 32,0 | M12 | 42,00 | 54,00 | 50,0 | 0,87 |
| ST 25X 65 ER32S | 25 ER32 | 2,0 | 20,0 | 65,00 | 77,00 | 41,0 | M16 | 50,00 | 63,00 | 59,0 | 1,00 |
| ST 32X65 ER32S | 32 ER32 | 2,0 | 20,0 | 65,00 | 77,00 | 41,0 | M18X1,5 | 50,00 | 63,00 | 59,0 | 1,14 |
| ST 40X 75 ER32S | 40 ER32 | 2,0 | 20,0 | 75,00 | 77,00 | 41,0 | M22X1,5 | 50,00 | 63,00 | 59,0 | 1,34 |
| B145-148 | B175 | B176 | B | 177 | B142 | -144 |
