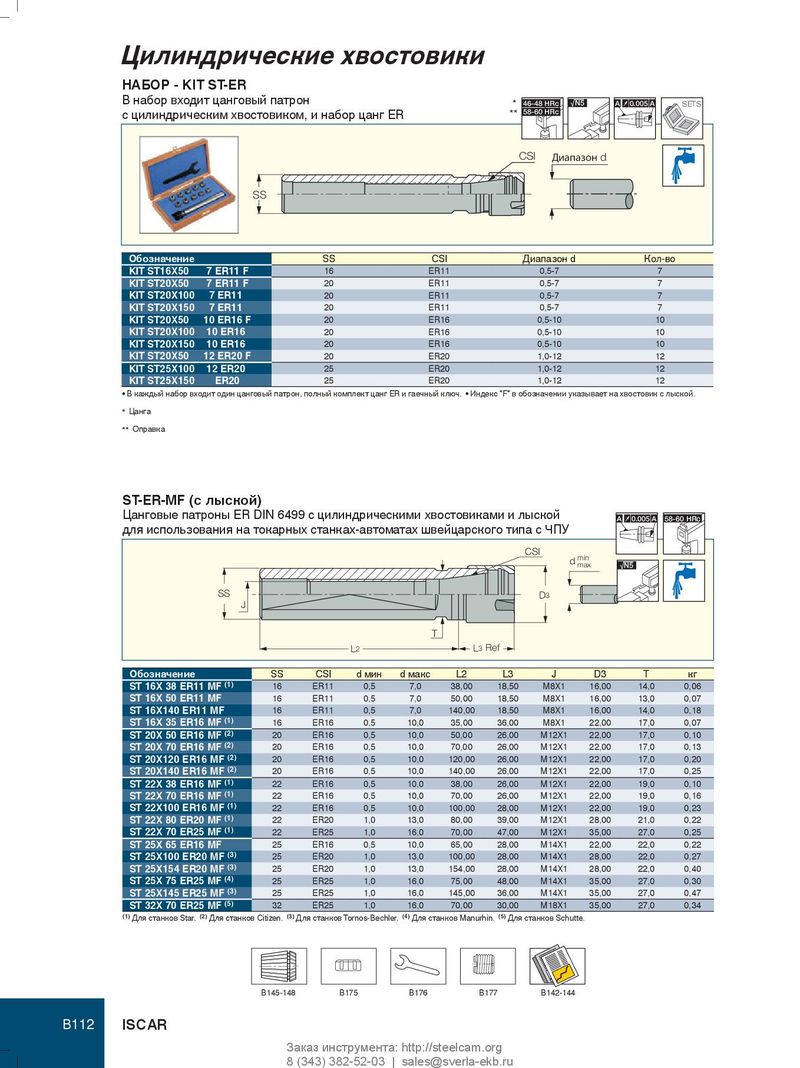

НАБОР - KIT ST-ER
| набор входит цанговый цилиндрическим хвостов SS | атрон иком, и набор цанг ER | Диапазонd CSI 46-48 HRc 58-60 HRc √N5 A 0.005 A SETS |
| Обозначение | SS CSI | Диапазонd Кол-во |
| KITST16X50 7 ER11 F | 16 ER11 | 0,5-7 7 |
| KIT ST20X50 7 ER11 F | 20 ER11 | 0,5-7 7 |
| KIT ST20X100 7 ER11 | 20 ER11 | 0,5-7 7 |
| KIT ST20X150 7 ER11 | 20 ER11 | 0,5-7 7 |
| KIT ST20X50 10 ER16 F | 20 ER16 | 0,5-10 10 |
| KIT ST20X100 10 ER16 | 20 ER16 | 0,5-10 10 |
| KIT ST20X150 10 ER16 | 20 ER16 | 0,5-10 10 |
| KIT ST20X50 12 ER20 F | 20 ER20 | 1,0-12 12 |
| KIT ST25X100 12 ER20 | 25 ER20 | 1,0-12 12 |
| KIT ST25X150 ER20 | 25 ER20 | 1,0-12 12 |
- В каждый набор входит один цанговый патрон, полный комплект цанг ER и гаечный ключ.
- Индекс "F" в обозначении указывает на хвостовик с лыской.
* Цанга
** Оправка
ST-ER-MF (с лыской)
| анговые патроны ля использования на т | окарны | с цили х станк | ндриче ах-автом | кими х атах шв | остовик ейцарск | миил ого тип | ско асЧПУ | A 0.005 A | 58-60 HRc | |
| CSI | d min max | √N5 | ||||||||
| SS | D3 | |||||||||
| J | L2 | T | L3 | Ref | ||||||
| Обозначение | SS | CSI | dмин | dмакс | L2 | L3 | J | D3 | T | кг |
| ST 16X 38 ER11 MF(1) | 16 | ER11 | 0,5 | 7,0 | 38,00 | 18,50 | M8X1 | 16,00 | 14,0 | 0,06 |
| ST 16X 50 ER11 MF | 16 | ER11 | 0,5 | 7,0 | 50,00 | 18,50 | M8X1 | 16,00 | 13,0 | 0,07 |
| ST 16X140 ER11 MF | 16 | ER11 | 0,5 | 7,0 | 140,00 | 18,50 | M8X1 | 16,00 | 14,0 | 0,18 |
| ST 16X 35 ER16 MF(1) | 16 | ER16 | 0,5 | 10,0 | 35,00 | 36,00 | M8X1 | 22,00 | 17,0 | 0,07 |
| ST 20X 50 ER16 MF(2) | 20 | ER16 | 0,5 | 10,0 | 50,00 | 26,00 | M12X1 | 22,00 | 17,0 | 0,10 |
| ST 20X 70 ER16 MF(2) | 20 | ER16 | 0,5 | 10,0 | 70,00 | 26,00 | M12X1 | 22,00 | 17,0 | 0,13 |
| ST 20X120 ER16 MF(2) | 20 | ER16 | 0,5 | 10,0 | 120,00 | 26,00 | M12X1 | 22,00 | 17,0 | 0,20 |
| ST 20X140 ER16 MF(2) | 20 | ER16 | 0,5 | 10,0 | 140,00 | 26,00 | M12X1 | 22,00 | 17,0 | 0,25 |
| ST 22X 38 ER16 MF(1) | 22 | ER16 | 0,5 | 10,0 | 38,00 | 26,00 | M12X1 | 22,00 | 19,0 | 0,10 |
| ST 22X 70 ER16 MF(1) | 22 | ER16 | 0,5 | 10,0 | 70,00 | 26,00 | M12X1 | 22,00 | 19,0 | 0,16 |
| ST 22X100 ER16 MF(1) | 22 | ER16 | 0,5 | 10,0 | 100,00 | 28,00 | M12X1 | 22,00 | 19,0 | 0,23 |
| ST 22X 80 ER20 MF(1) | 22 | ER20 | 1,0 | 13,0 | 80,00 | 39,00 | M12X1 | 28,00 | 21,0 | 0,22 |
| ST 22X 70 ER25 MF(1) | 22 | ER25 | 1,0 | 16,0 | 70,00 | 47,00 | M12X1 | 35,00 | 27,0 | 0,25 |
| ST 25X 65 ER16 MF | 25 | ER16 | 0,5 | 10,0 | 65,00 | 28,00 | M14X1 | 22,00 | 22,0 | 0,22 |
| ST 25X100 ER20 MF(3) | 25 | ER20 | 1,0 | 13,0 | 100,00 | 28,00 | M14X1 | 28,00 | 22,0 | 0,27 |
| ST 25X154 ER20 MF(3) | 25 | ER20 | 1,0 | 13,0 | 154,00 | 28,00 | M14X1 | 28,00 | 22,0 | 0,40 |
| ST 25X 75 ER25 MF(4) | 25 | ER25 | 1,0 | 16,0 | 75,00 | 48,00 | M14X1 | 35,00 | 27,0 | 0,30 |
| ST 25X145 ER25 MF(3) | 25 | ER25 | 1,0 | 16,0 | 145,00 | 36,00 | M14X1 | 35,00 | 27,0 | 0,47 |
| ST 32X 70 ER25 MF(5) | 32 | ER25 | 1,0 | 16,0 | 70,00 | 30,00 | M18X1 | 35,00 | 27,0 | 0,34 |
(1) Для станков Star. (2) Для станков Citizen. (3) Для станков Tornos-Bechler. (4) Для станков Manurhin. (5) Для станков Schutte.
