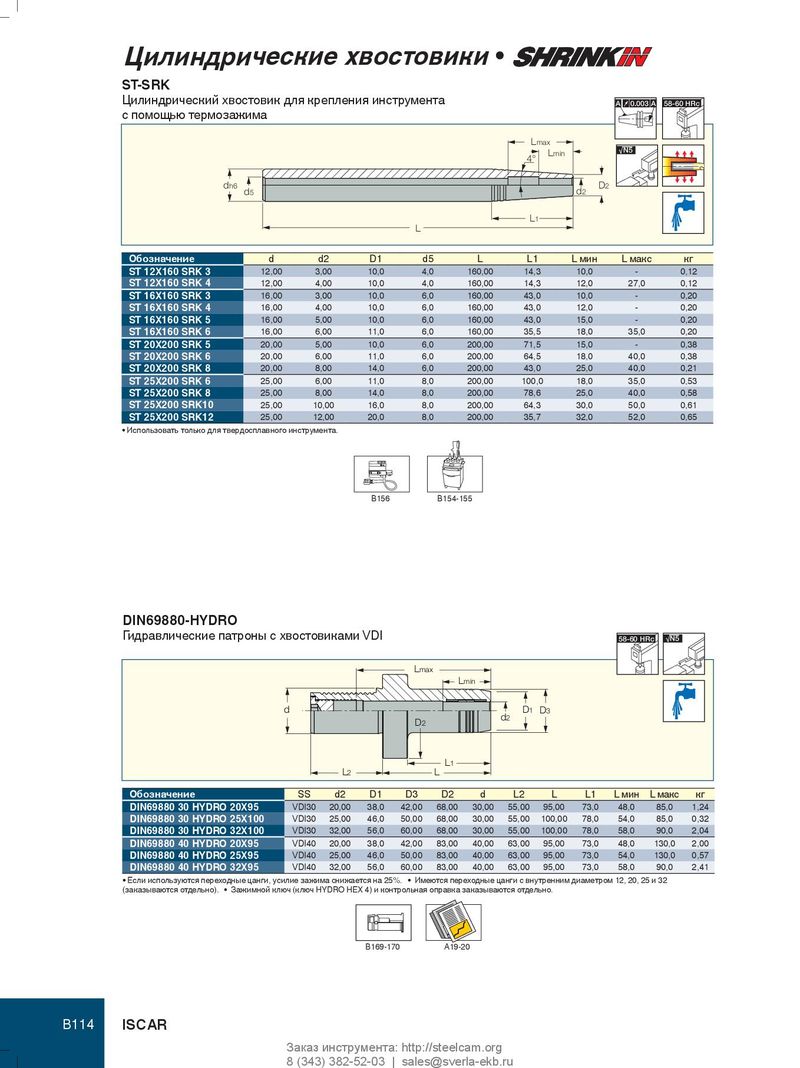

ST-SRK
| илиндрически хв помощью термоза | стовик дл жима | крепле | ия инст | умента | Lm | ax | A 0.003 A | 58-60 HRc | ||
| dh6 | d5 | L | 4° L1 | Lm | d2 D2 in | √N5 | ||||
| Обозначение | d | d2 | D1 | d5 | L | L1 | L мин | L макс | кг | |
| ST 12X160 SRK 3 | 12,00 | 3,00 | 10,0 | 4,0 | 160,00 | 14,3 | 10,0 | - | 0,12 | |
| ST 12X160 SRK 4 | 12,00 | 4,00 | 10,0 | 4,0 | 160,00 | 14,3 | 12,0 | 27,0 | 0,12 | |
| ST 16X160 SRK 3 | 16,00 | 3,00 | 10,0 | 6,0 | 160,00 | 43,0 | 10,0 | - | 0,20 | |
| ST 16X160 SRK 4 | 16,00 | 4,00 | 10,0 | 6,0 | 160,00 | 43,0 | 12,0 | - | 0,20 | |
| ST 16X160 SRK 5 | 16,00 | 5,00 | 10,0 | 6,0 | 160,00 | 43,0 | 15,0 | - | 0,20 | |
| ST 16X160 SRK 6 | 16,00 | 6,00 | 11,0 | 6,0 | 160,00 | 35,5 | 18,0 | 35,0 | 0,20 | |
| ST 20X200 SRK 5 | 20,00 | 5,00 | 10,0 | 6,0 | 200,00 | 71,5 | 15,0 | - | 0,38 | |
| ST 20X200 SRK 6 | 20,00 | 6,00 | 11,0 | 6,0 | 200,00 | 64,5 | 18,0 | 40,0 | 0,38 | |
| ST 20X200 SRK 8 | 20,00 | 8,00 | 14,0 | 6,0 | 200,00 | 43,0 | 25,0 | 40,0 | 0,21 | |
| ST 25X200 SRK 6 | 25,00 | 6,00 | 11,0 | 8,0 | 200,00 | 100,0 | 18,0 | 35,0 | 0,53 | |
| ST 25X200 SRK 8 | 25,00 | 8,00 | 14,0 | 8,0 | 200,00 | 78,6 | 25,0 | 40,0 | 0,58 | |
| ST 25X200 SRK10 | 25,00 | 10,00 | 16,0 | 8,0 | 200,00 | 64,3 | 30,0 | 50,0 | 0,61 | |
| ST 25X200 SRK12 | 25,00 | 12,00 | 20,0 | 8,0 | 200,00 | 35,7 | 32,0 | 52,0 | 0,65 |
- Использовать только для твердосплавного инструмента.
B156 B154-155
DIN69880-HYDRO
| идравлические патроны с | хвостов d | иками L2 | VDI | Lmax D2 | L L1 L | min | D1 d2 | D3 | 58-60 HR | c √N5 | ||
| Обозначение | SS | d2 | D1 | D3 | D2 | d | L2 | L | L1 | L мин | L макс | кг |
| DIN69880 30 HYDRO 20X95 | VDI30 | 20,00 | 38,0 | 42,00 | 68,00 | 30,00 | 55,00 | 95,00 | 73,0 | 48,0 | 85,0 | 1,24 |
| DIN69880 30 HYDRO 25X100 | VDI30 | 25,00 | 46,0 | 50,00 | 68,00 | 30,00 | 55,00 | 100,00 | 78,0 | 54,0 | 85,0 | 0,32 |
| DIN69880 30 HYDRO 32X100 | VDI30 | 32,00 | 56,0 | 60,00 | 68,00 | 30,00 | 55,00 | 100,00 | 78,0 | 58,0 | 90,0 | 2,04 |
| DIN69880 40 HYDRO 20X95 | VDI40 | 20,00 | 38,0 | 42,00 | 83,00 | 40,00 | 63,00 | 95,00 | 73,0 | 48,0 | 130,0 | 2,00 |
| DIN69880 40 HYDRO 25X95 | VDI40 | 25,00 | 46,0 | 50,00 | 83,00 | 40,00 | 63,00 | 95,00 | 73,0 | 54,0 | 130,0 | 0,57 |
| DIN69880 40 HYDRO 32X95 | VDI40 | 32,00 | 56,0 | 60,00 | 83,00 | 40,00 | 63,00 | 95,00 | 73,0 | 58,0 | 90,0 | 2,41 |
- Если используются переходные цанги, усилие зажима снижается на 25%.
- Имеются переходные цанги с внутренним диаметром 12, 20, 25 и 32
(заказываются отдельно). Зажимной ключ (ключ HYDRO HEX 4) и контрольная оправка заказываются отдельно.
B169-170 A19-20
