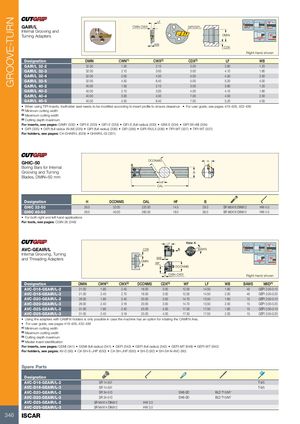

| GAIR/L Internal Grooving and Turning Adapters | CW | LF WB N-CWX | GIPI/GIFI. | . DMIN CDX | Right-hand shown | |
| Designation | DMIN | CWN(1) | CWX(2) | CDX(3) | LF | WB |
| GAIR/L 32-2 | 32.00 | 1.50 | 2.10 | 3.00 | 3.80 | 1.20 |
| GAIR/L 32-3 | 32.00 | 2.10 | 3.00 | 3.00 | 4.10 | 1.80 |
| GAIR/L 32-4 | 32.00 | 3.00 | 4.50 | 5.00 | 4.50 | 2.50 |
| GAIR/L 32-5 | 32.00 | 4.50 | 6.40 | 5.00 | 5.20 | 4.00 |
| GAIR/L 40-2 | 40.00 | 1.50 | 2.10 | 3.00 | 3.80 | 1.20 |
| GAIR/L 40-3 | 40.00 | 2.10 | 3.00 | 4.00 | 4.10 | 1.80 |
| GAIR/L 40-4 | 40.00 | 3.00 | 4.50 | 7.00 | 4.50 | 2.50 |
| GAIR/L 40-5 | 40.00 | 4.50 | 6.40 | 7.00 | 5.20 | 4.00 |
(1) Minimum cutting width (2) Maximum cutting width (3) Cutting depth maximum
For inserts, see pages: GIMIY (332) GIPI-E (333) GIFI-E (333) GIFI-E (full radius) (333) GINI-E (334) GIPI (W<M) (334)
For holders, see pages: C#-GHAIR/L (629) GHAIR/L-GI (331)
| GHIC-50 Boring Bars for Internal Grooving and Turning Blades, DMIN=50 mm | DCONMS | H B | |||
| HF OAL | |||||
| Designation | H | DCONMS OAL HF | B | ||
| GHIC 32-50 | 26.0 | 32.00 220.00 14.5 | 29.0 | SR M5X16 DIN912 | HW 4.0 |
| GHIC 40-50 | 26.0 | 40.00 260.00 18.0 | 36.0 | SR M5X16 DIN912 | HW 4.0 |
For tools, see pages: CGIN 26 (348)
| AVC-GEAIR/L Internal Grooving, Turning and Threading Adapters | DMIN CDX | CWN- WF LF WB | DCONMS View A CWX A | BAWS | Right | -hand shown | ||||
| Designation | DMIN | CWN(1) | CWX(2) | DCONMS | CDX(3) | WF | LF | WB | BAWS | MIID(4) |
| AVC-D16-GEAIR/L-2 | 21.00 | 1.90 | 2.40 | 16.00 | 3.00 | 12.00 | 14.50 | 1.60 | 45 | GEPI 2.00-0.10 |
| AVC-D16-GEAIR/L-3 | 21.00 | 2.40 | 2.70 | 16.00 | 3.00 | 12.00 | 14.50 | 2.00 | 45 | GEPI 3.00-0.20 |
| AVC-D20-GEAIR/L-2 | 26.00 | 1.90 | 2.40 | 20.00 | 3.00 | 14.70 | 13.50 | 1.60 | 15 | GEPI 2.00-0.10 |
| AVC-D20-GEAIR/L-3 | 26.00 | 2.40 | 3.18 | 20.00 | 3.00 | 14.70 | 13.50 | 2.00 | 15 | GEPI 3.00-0.20 |
| AVC-D25-GEAIR/L-2 | 31.00 | 1.90 | 2.40 | 25.00 | 4.00 | 17.50 | 17.50 | 1.60 | 15 | GEPI 2.00-0.10 |
| AVC-D25-GEAIR/L-3 | 31.00 | 2.40 | 3.18 | 25.00 | 4.00 | 17.50 | 17.50 | 2.00 | 15 | GEPI 3.00-0.20 |
(1) Minimum cutting width (2) Maximum cutting width (3) Cutting depth maximum (4) Master insert identification
For inserts, see pages: GEMI (341) GEMI (full radius) (341) GEPI (342) GEPI (full radius) (342) GEPI-MT (648) GEPI-WT (642)
For holders, see pages: AV-D (93) C#-SH-E-JHP (630) C#-SH-JHP (630) SH-D (92) SH-S#-N-AVC (90)
| Designation | |||||
| AVC-D16-GEAIR/L-2 | SR 14-551 | T-9/5 | |||
| AVC-D16-GEAIR/L-3 | SR 14-551 | T-9/5 | |||
| AVC-D20-GEAIR/L-2 | SR 34-510 | SW6-SD | BLD T15/M7 | ||
| AVC-D20-GEAIR/L-3 | SR 34-510 | SW6-SD | BLD T15/M7 | ||
| AVC-D25-GEAIR/L-2 | SR M4X14 DIN912 | HW 3.0 | |||
| AVC-D25-GEAIR/L-3 | SR M4X14 DIN912 | HW 3.0 |
