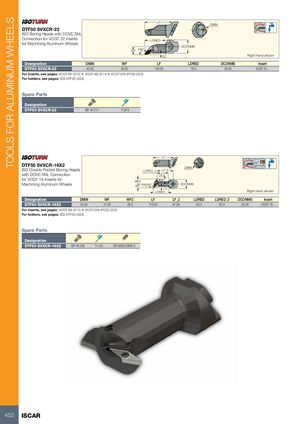

DTF50 SVXCR-22
ISO Boring Heads with DOVE-TAIL
Connection for VCGT 22 Inserts
for Machining Aluminum Wheels
WF 130°
| Designation | DMIN | WF |
| DTF50 SVXCR-22 | 40.00 | 30.00 |
For inserts, see pages: VCGT-AF (212) • VCGT-AS (211) • VCGT-DW (PCD) (223) For holders, see pages: VDI-DTF50 (453)
Spare Parts
Designation
DTF50 SVXCR-22 SR 16-212 T-20/5
LDRED DCONMS 5.7 Right hand shown
| LF | LDRED | DCONMS | Insert |
| 100.00 | 76.0 | 50.00 | VCGT 22... |
LF DTF50 SVXCR-16X2 95º ISO Double Pocket Boring Heads DMIN LDRED_2 LF_2 with DOVE-TAIL Connection 14.5
for VCGT 16 Inserts for
WF2 95˚ Machining Aluminum Wheels DCONMS WF 112.5˚ 7.5 LDRED Right hand shown
| Designation | DMIN | WF | WF2 | LF | LF_2 | LDRED | LDRED_2 | DCONMS | Insert | |
| DTF50 SVXCR-16X2 | 50.00 | 21.00 | 28.0 | 110.00 | 87.00 | 83.0 | 60.0 | 50.00 | VCGT 16... |
For inserts, see pages: VCGT-AS (211) • VCGT-DW (PCD) (223) For holders, see pages: VDI-DTF50 (453)
Spare Parts
Designation
DTF50 SVXCR-16X2 SR 16-236 T-15/5 SR M5X8 DIN913
