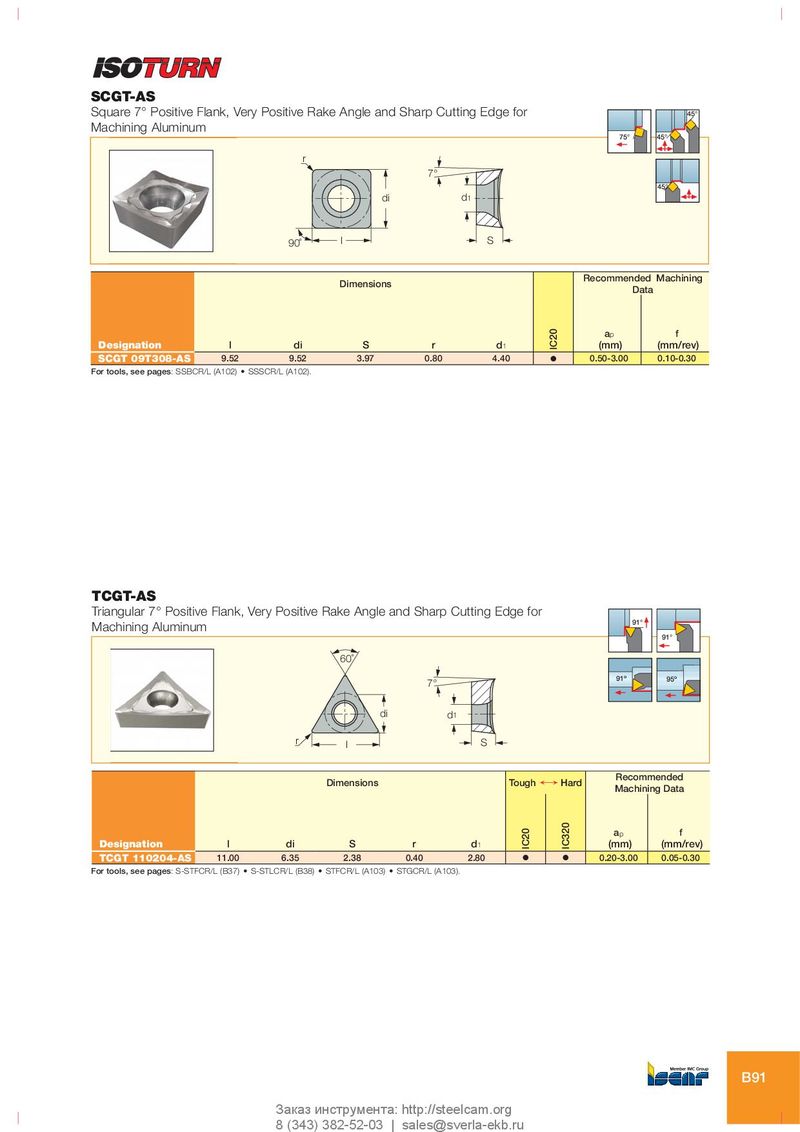

SCGT-AS
Square 7° Positive Flank, Very Positive Rake Angle and Sharp Cutting Edge for
Machining Aluminum
r 7° di d1
75°
45°
45°
45°
90˚ l S
Recommended Machining Dimensions Data
ap f
| Designation | l | di | S | r | d1 | (mm) | (mm/rev) | |
| SCGT 09T308-AS | 9.52 | 9.52 | 3.97 | 0.80 | 4.40 | O | 0.50-3.00 | 0.10-0.30 |
For tools, see pages: SSBCR/L (A102) • SSSCR/L (A102).
TCGT-AS
Triangular 7° Positive Flank, Very Positive Rake Angle and Sharp Cutting Edge for
Machining Aluminum 91° 91° 60˚
7° 91º 95º
di d1
r l S
Recommended Dimensions Tough ¥ Hard Machining Data
ap f
| Designation | l | di | S | r | d1 | (mm) | (mm/rev) | ||
| TCGT 110204-AS | 11.00 | 6.35 | 2.38 | 0.40 | 2.80 | O | O | 0.20-3.00 | 0.05-0.30 |
For tools, see pages: S-STFCR/L (B37) • S-STLCR/L (B38) • STFCR/L (A103) • STGCR/L (A103).
