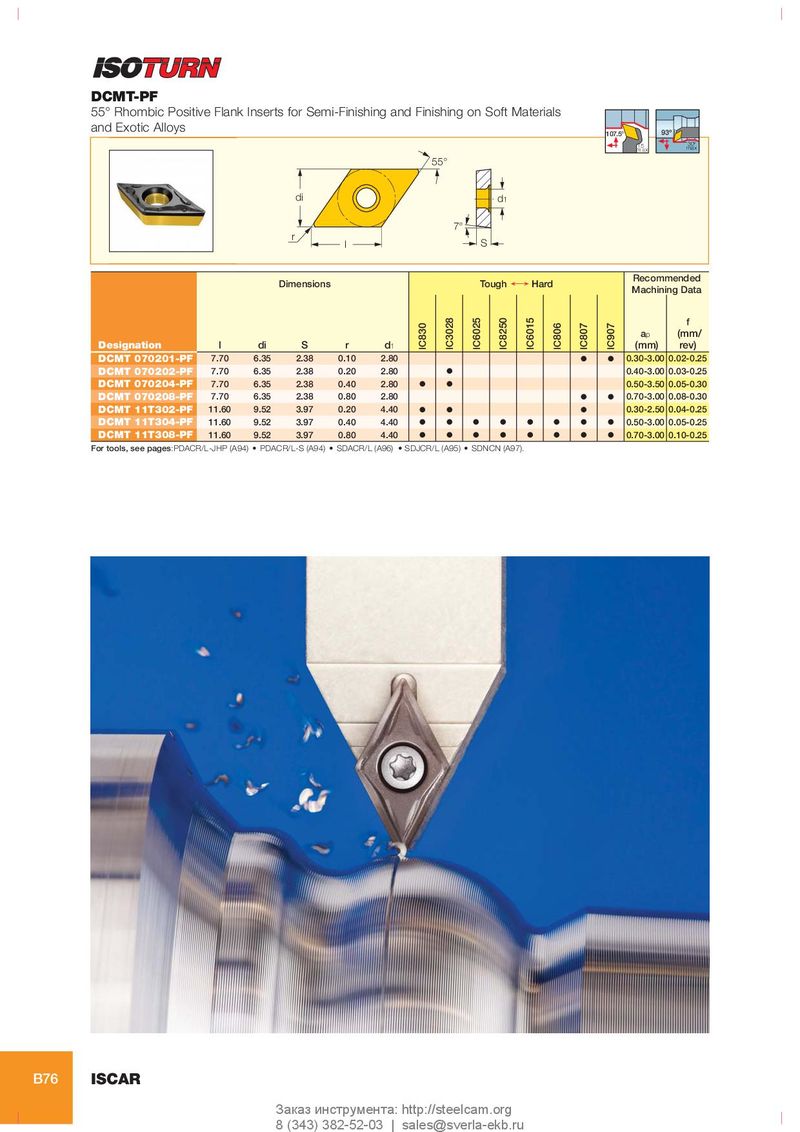

DCMT-PF
55° Rhombic Positive Flank Inserts for Semi-Finishing and Finishing on Soft Materials
and Exotic Alloys
107.5° 93º 30º TH_ max 55°
di d1
7° r l S
Recommended Dimensions Tough ¥ Hard Machining Data
f ap (mm/
| Designation | l | di | S | r | d1 | rev) (mm) | ||||||||
| DCMT 070201-PF | 7.70 | 6.35 | 2.38 | 0.10 | 2.80 | O | O | 0.30-3.00 0.02-0.25 | ||||||
| DCMT 070202-PF | 7.70 | 6.35 | 2.38 | 0.20 | 2.80 | O | 0.40-3.00 0.03-0.25 | |||||||
| DCMT 070204-PF | 7.70 | 6.35 | 2.38 | 0.40 | 2.80 | O | O | 0.50-3.50 0.05-0.30 | ||||||
| DCMT 070208-PF | 7.70 | 6.35 | 2.38 | 0.80 | 2.80 | O | O | 0.70-3.00 0.08-0.30 | ||||||
| DCMT 11T302-PF | 11.60 | 9.52 | 3.97 | 0.20 | 4.40 | O | O | O | 0.30-2.50 0.04-0.25 | |||||
| DCMT 11T304-PF | 11.60 | 9.52 | 3.97 | 0.40 | 4.40 | O | O | O | O | O | O | O | O | 0.50-3.00 0.05-0.25 |
| DCMT 11T308-PF | 11.60 | 9.52 | 3.97 | 0.80 | 4.40 | O | O | O | O | O | O | O | O | 0.70-3.00 0.10-0.25 |
For tools, see pages:PDACR/L-JHP (A94) • PDACR/L-S (A94) • SDACR/L (A96) • SDJCR/L (A95) • SDNCN (A97).
