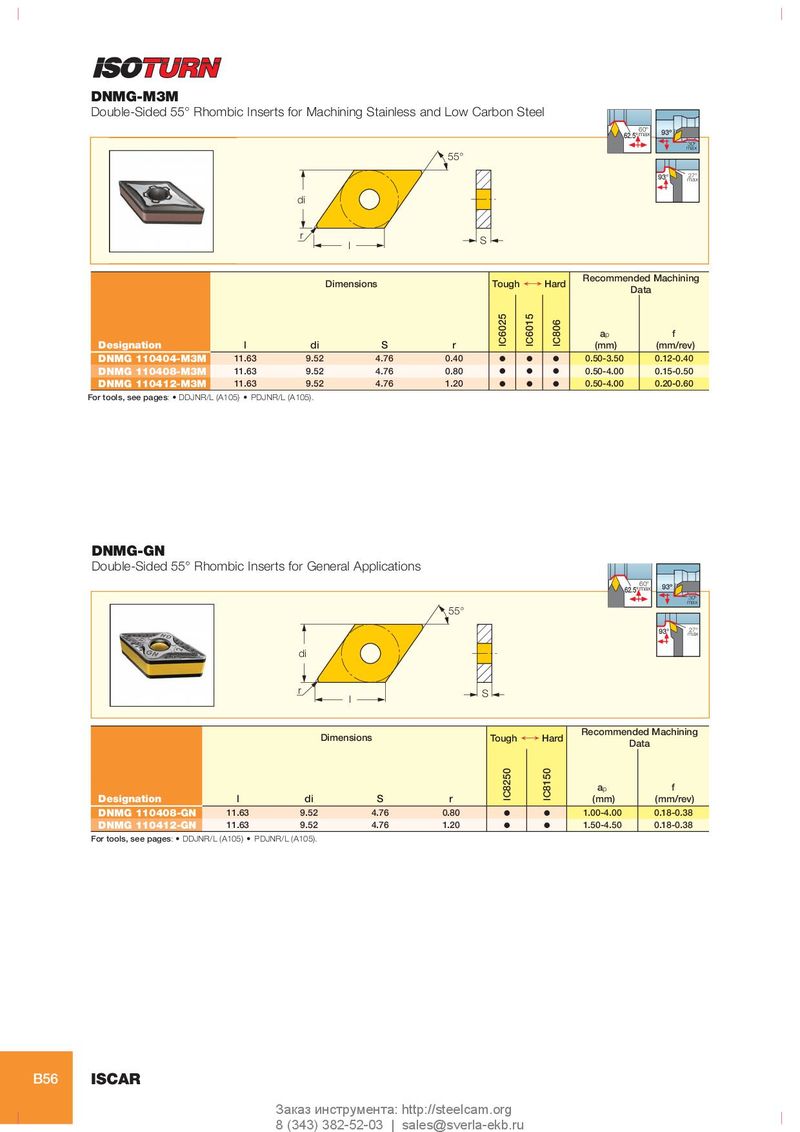

DNMG-M3M
Double-Sided 55° Rhombic Inserts for Machining Stainless and Low Carbon Steel
55°
di
r S l
Dimensions Tough ¥ Hard
60° 93º 62.5° max 30º max
93° 27° max
Recommended Machining Data
ap f
| Designation | l | di | S | r | (mm) | (mm/rev) | |||
| DNMG 110404-M3M | 11.63 | 9.52 | 4.76 | 0.40 | O | O | O | 0.50-3.50 | 0.12-0.40 |
| DNMG 110408-M3M | 11.63 | 9.52 | 4.76 | 0.80 | O | O | O | 0.50-4.00 | 0.15-0.50 |
| DNMG 110412-M3M | 11.63 | 9.52 | 4.76 | 1.20 | O | O | O | 0.50-4.00 | 0.20-0.60 |
For tools, see pages: • DDJNR/L (A105) • PDJNR/L (A105).
DNMG-GN
Double-Sided 55° Rhombic Inserts for General Applications
di
55°
60° 62.5° max 93º
93°
30º max
27° max
r S l
Dimensions Tough ¥ Hard
Recommended Machining Data
ap f
| Designation | l | di | S | r | (mm) | (mm/rev) | ||
| DNMG 110408-GN | 11.63 | 9.52 | 4.76 | 0.80 | O | O | 1.00-4.00 | 0.18-0.38 |
| DNMG 110412-GN | 11.63 | 9.52 | 4.76 | 1.20 | O | O | 1.50-4.50 | 0.18-0.38 |
For tools, see pages: • DDJNR/L (A105) • PDJNR/L (A105).
