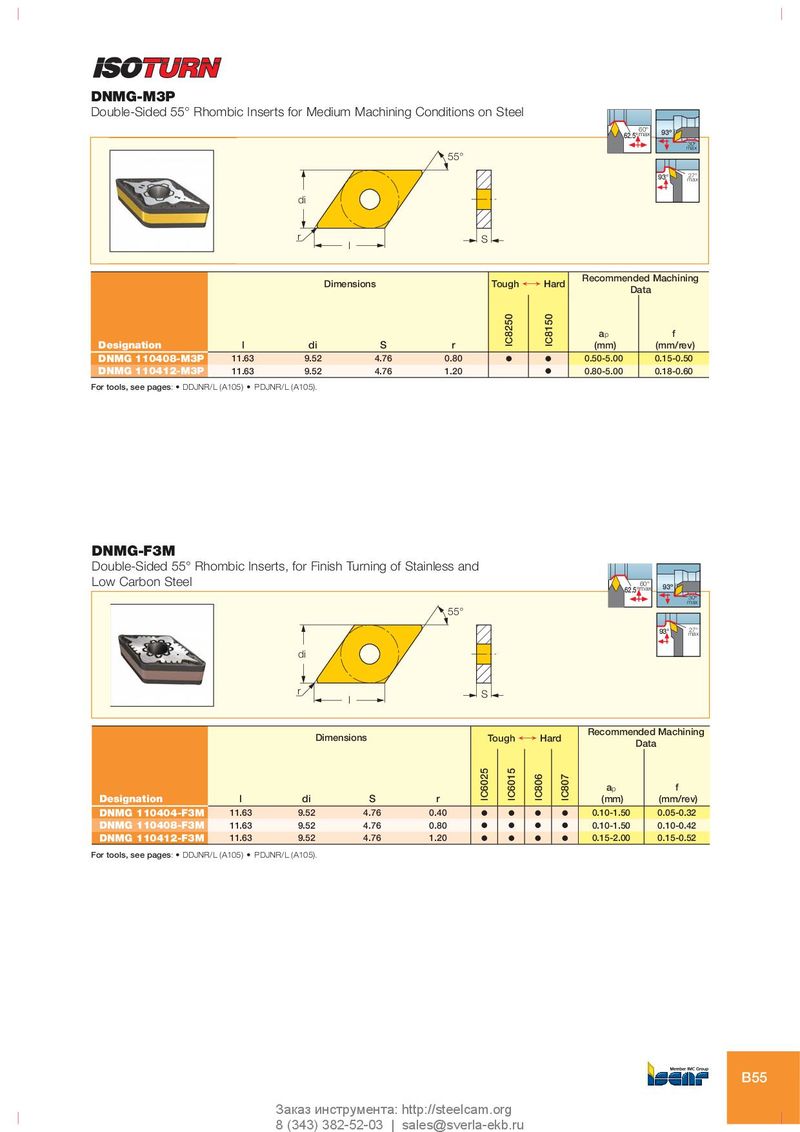

DNMG-M3P
Double-Sided 55° Rhombic Inserts for Medium Machining Conditions on Steel
55°
di
60° 93º 62.5° max
93°
30º max
27° max
r S l
Dimensions Tough ¥ Hard
Recommended Machining Data
ap f
| Designation | l | di | S | r | (mm) | (mm/rev) | ||
| DNMG 110408-M3P | 11.63 | 9.52 | 4.76 | 0.80 | O | O | 0.50-5.00 | 0.15-0.50 |
| DNMG 110412-M3P | 11.63 | 9.52 | 4.76 | 1.20 | O | 0.80-5.00 | 0.18-0.60 |
For tools, see pages: • DDJNR/L (A105) • PDJNR/L (A105).
DNMG-F3M
Double-Sided 55° Rhombic Inserts, for Finish Turning of Stainless and
Low Carbon Steel
55°
di
60° 62.5° max 93º
93°
30º max
27° max
r S l
Dimensions Tough ¥ Hard
Recommended Machining Data
ap f
| Designation | l | di | S | r | (mm) | (mm/rev) | ||||
| DNMG 110404-F3M | 11.63 | 9.52 | 4.76 | 0.40 | O | O | O | O | 0.10-1.50 | 0.05-0.32 |
| DNMG 110408-F3M | 11.63 | 9.52 | 4.76 | 0.80 | O | O | O | O | 0.10-1.50 | 0.10-0.42 |
| DNMG 110412-F3M | 11.63 | 9.52 | 4.76 | 1.20 | O | O | O | O | 0.15-2.00 | 0.15-0.52 |
For tools, see pages: • DDJNR/L (A105) • PDJNR/L (A105).
