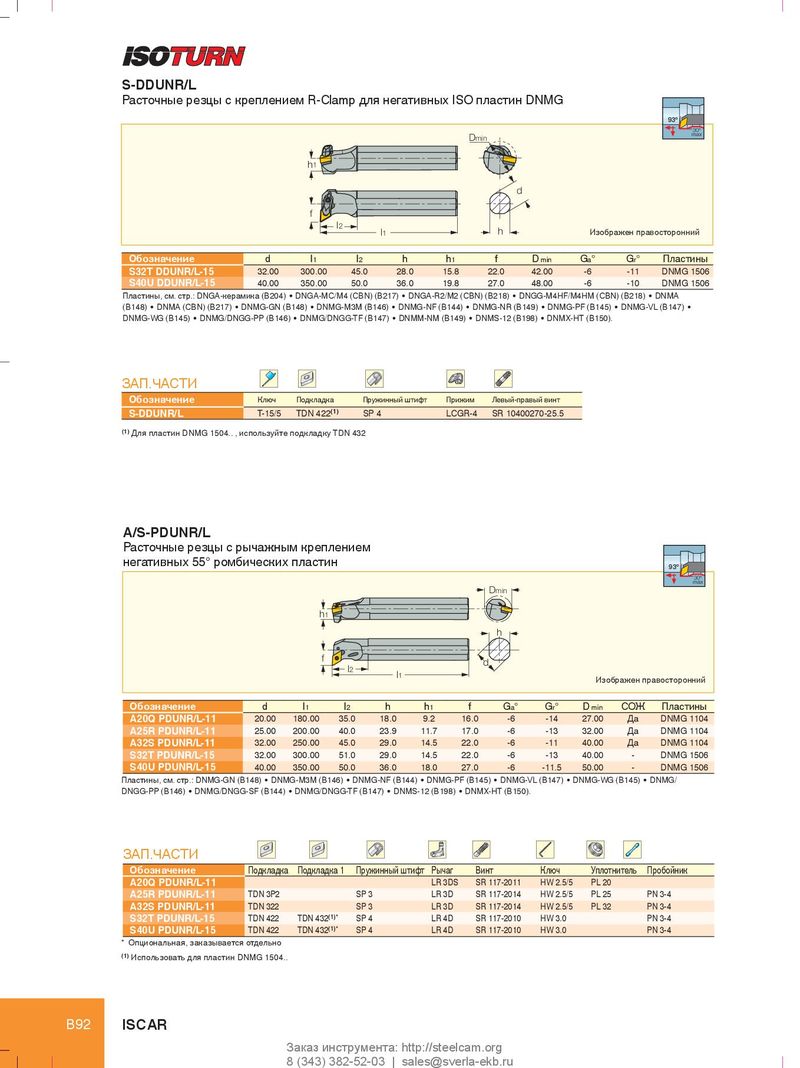

S-DDUNR/L
Расточные резцы с креплением R-Clamp для негативных ISO пластин DNMG
| h1 l1 l2 f D | h min d | Изобр | ажен пра | 93º 30º max восторонний | ||
| Обозначение | d | l1 l2 h h1 | f Dmin | Ga° | Gr° | Пластины |
| S32T DDUNR/L-15 | 32.00 | 300.00 45.0 28.0 15.8 | 22.0 42.00 | -6 | -11 | DNMG 1506 |
| S40U DDUNR/L-15 | 40.00 | 350.00 50.0 36.0 19.8 | 27.0 48.00 | -6 | -10 | DNMG 1506 |
| Обозначение S-DDUNR/L АП.ЧАСТИ Для пластин DNMG 1504.. , /S-PDUNR/L асточные резцы с егативных 55° ром ластины, см. стр.: DNGA-кера 148) • DNMA (CBN) (B217) • NMG-WG (B145) • DNMG/DN | Ключ T-15/5 используйте рычажны бических мика (B204) DNMG-GN (B GG-PP (B146 | Подкладка Пружинный штифт Прижим TDN 422(1) SP 4 LCGR-4 подкладку TDN 432 м креплением пластин • DNGA-MC/M4 (CBN) (B217) • DNGA-R2/M2 (CB 148) • DNMG-M3M (B146) • DNMG-NF (B144) • D ) • DNMG/DNGG-TF (B147) • DNMM-NM (B149) • | Левый-правый винт SR 10400270-25.5 N) (B218) • DNGG-M4HF/ NMG-NR (B149) • DNMG DNMS-12 (B198) • DNMX | M4HM (CB -PF (B145) -HT (B150). | N) (B218) • DNMG- | 93º • DNMA VL (B147) • |
| h1 f l2 l1 | Dmin h d | Изо | бражен пр | 30º max авосторонний | ||
| Обозначение | d | l1 l2 h h1 f | Ga° Gr° | Dmin | СОЖ | Пластины |
| A20Q PDUNR/L-11 | 20.00 | 180.00 35.0 18.0 9.2 16. | 0 -6 -14 | 27.00 | Да | DNMG 1104 |
| A25R PDUNR/L-11 | 25.00 | 200.00 40.0 23.9 11.7 17. | 0 -6 -13 | 32.00 | Да | DNMG 1104 |
| A32S PDUNR/L-11 | 32.00 | 250.00 45.0 29.0 14.5 22. | 0 -6 -11 | 40.00 | Да | DNMG 1104 |
| S32T PDUNR/L-15 S40U PDUNR/L-15 | 32.00 40.00 | 300.00 51.0 29.0 14.5 22. 350.00 50.0 36.0 18.0 27. | 0 -6 -13 0 -6 -11.5 | 40.00 50.00 | - - | DNMG 1506 DNMG 1506 |
| ЗАП.ЧАСТИ | |||||
| Обозначение | Ключ | Подкладка | Пружинный штифт | Прижим | Левый-правый винт |
| S-DDUNR/L | T-15/5 | TDN 422(1) | SP 4 | LCGR-4 | SR 10400270-25.5 |
Пластины, см. стр.: DNMG-GN (B148) • DNMG-M3M (B146) • DNMG-NF (B144) • DNMG-PF (B145) • DNMG-VL (B147) • DNMG-WG (B145) • DNMG/ DNGG-PP (B146) • DNMG/DNGG-SF (B144) • DNMG/DNGG-TF (B147) • DNMS-12 (B198) • DNMX-HT (B150).
| ЗАП.ЧАСТИ | ||||||||
| Обозначение | Подкладка | Подкладка 1 | Пружинный штифт | Рычаг | Винт | Ключ | Уплотнитель | Пробойник |
| A20Q PDUNR/L-11 | LR 3DS | SR 117-2011 | HW 2.5/5 | PL 20 | ||||
| A25R PDUNR/L-11 | TDN 3P2 | SP 3 | LR 3D | SR 117-2014 | HW 2.5/5 | PL 25 | PN 3-4 | |
| A32S PDUNR/L-11 | TDN 322 | SP 3 | LR 3D | SR 117-2014 | HW 2.5/5 | PL 32 | PN 3-4 | |
| S32T PDUNR/L-15 | TDN 422 | TDN 432(1) | SP 4 | LR 4D | SR 117-2010 | HW 3.0 | PN 3-4 | |
| S40U PDUNR/L-15 | TDN 422 | TDN 432(1) | SP 4 | LR 4D | SR 117-2010 | HW 3.0 | PN 3-4 |
* Опциональная, заказывается отдельно (1) Использовать для пластин DNMG 1504..
