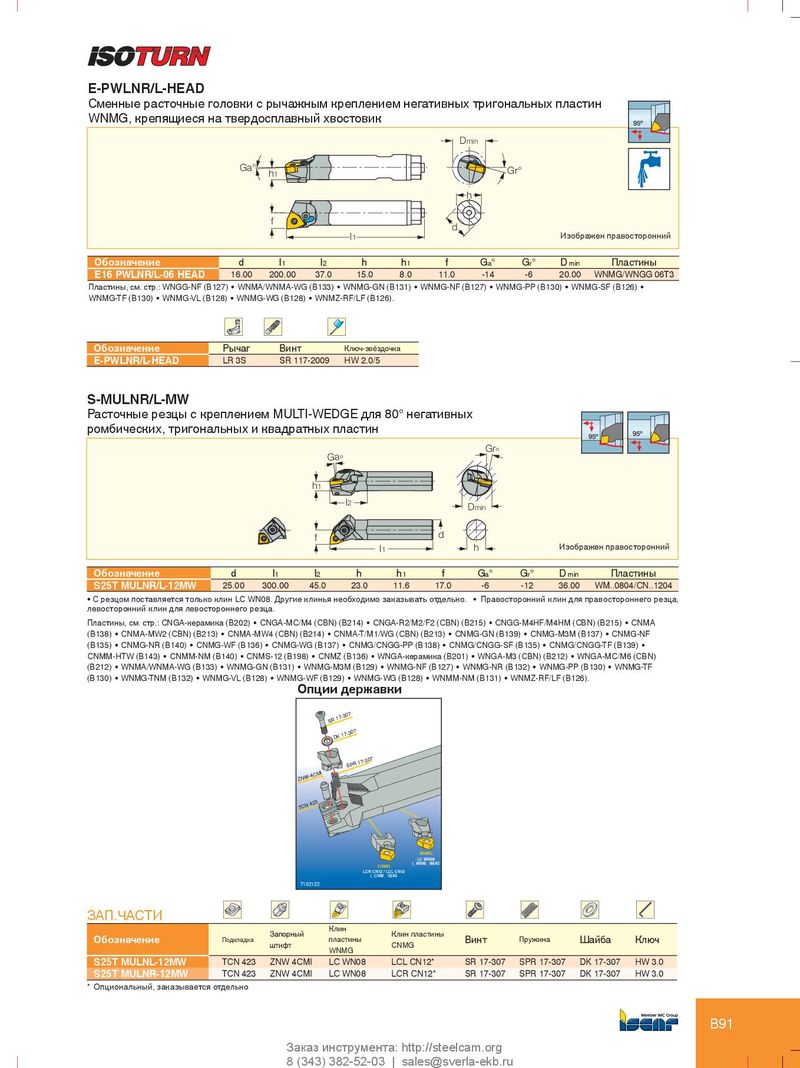

E-PWLNR/L-HEAD
Сменные расточные головки с рычажным креплением негативных тригональных пластин
WNMG, крепящиеся на твердосплавный хвостовик
95º
Dmin
Ga° Gr°
h1
h
f
d
l1 Изображен правосторонний
| Обозначение | d | l1 | l2 | h | h1 | f | Ga° | Gr° | D min | Пластины | ||
| E16 PWLNR/L-06 HEAD | 16.00 | 200.00 | 37.0 | 15.0 | 8.0 | 11.0 | -14 | -6 | 20.00 | WNMG/WNGG 06T3 |
Пластины, см. стр.: WNGG-NF (B127) WNMA/WNMA-WG (B133) WNMG-GN (B131) WNMG-NF (B127) WNMG-PP (B130) WNMG-SF (B126) WNMG-TF (B130) WNMG-VL (B128) WNMG-WG (B128) WNMZ-RF/LF (B126).
| Обозначение | Рычаг | Винт | Ключ-звёздочка |
| E-PWLNR/L-HEAD | LR 3S | SR 117-2009 | HW 2.0/5 |
S-MULNR/L-MW Расточные резцы с креплением MULTI-WEDGE для 80° негативных ромбических, тригональных и квадратных пластин 95º 95º
Gr°
Ga°
h1
l2 D
min
f d
| l | h | Изображен правосторонний |
| 1 |
| Обозначение | d | l1 | l2 | h | h1 | f | Ga° | Gr° | D min | Пластины | |
| S25T MULNR/L-12MW | 25.00 | 300.00 | 45.0 | 23.0 | 11.6 | 17.0 | -6 | -12 | 36.00 | WM..0804/CN..1204 |
- С резцом поставляется только клин LC WN08. Другие клинья необходимо заказывать отдельно.
- Правосторонний клин для правостороннего резца,
левосторонний клин для левостороннего резца. Пластины, см. стр.: CNGA-керамика (B202) CNGA-MC/M4 (CBN) (B214) CNGA-R2/M2/F2 (CBN) (B215) CNGG-M4HF/M4HM (CBN) (B215) CNMA (B138) CNMA-MW2 (CBN) (B213) CNMA-MW4 (CBN) (B214) CNMA-T/M1/WG (CBN) (B213) CNMG-GN (B139) CNMG-M3M (B137) CNMG-NF (B135) CNMG-NR (B140) CNMG-WF (B136) CNMG-WG (B137) CNMG/CNGG-PP (B138) CNMG/CNGG-SF (B135) CNMG/CNGG-TF (B139) CNMM-HTW (B143) CNMM-NM (B140) CNMS-12 (B198) CNMZ (B136) WNGA-керамика (B201) WNGA-M3 (CBN) (B212) WNGA-MC/M6 (CBN) (B212) WNMA/WNMA-WG (B133) WNMG-GN (B131) WNMG-M3M (B129) WNMG-NF (B127) WNMG-NR (B132) WNMG-PP (B130) WNMG-TF (B130) WNMG-TNM (B132) WNMG-VL (B128) WNMG-WF (B129) WNMG-WG (B128) WNMM-NM (B131) WNMZ-RF/LF (B126).
Опции державки
SR 17-307 DK 17-307
SPR 17-307 ZNW-4CMI MULNR/L-12M#### S-MULNR/L TCN 423
WNMG LC WN08 CNMG (_WNM_ 08(43 LCR CN12 / LCL CN12 (_CNM_ 12(43 7102122
ЗАП.ЧАСТИ
Клин
Обозначение Запорный Клин пластины Винт Шайба Ключ
| Подкладка | пластины | Пружина | ||
| штифт | CNMG | |||
| WNMG |
| S25T MULNL-12MW | TCN 423 | ZNW 4CMI | LC WN08 | LCL CN12* | SR 17-307 | SPR 17-307 | DK 17-307 | HW 3.0 |
| S25T MULNR-12MW | TCN 423 | ZNW 4CMI | LC WN08 | LCR CN12* | SR 17-307 | SPR 17-307 | DK 17-307 | HW 3.0 |
* Опциональный, заказывается отдельно
