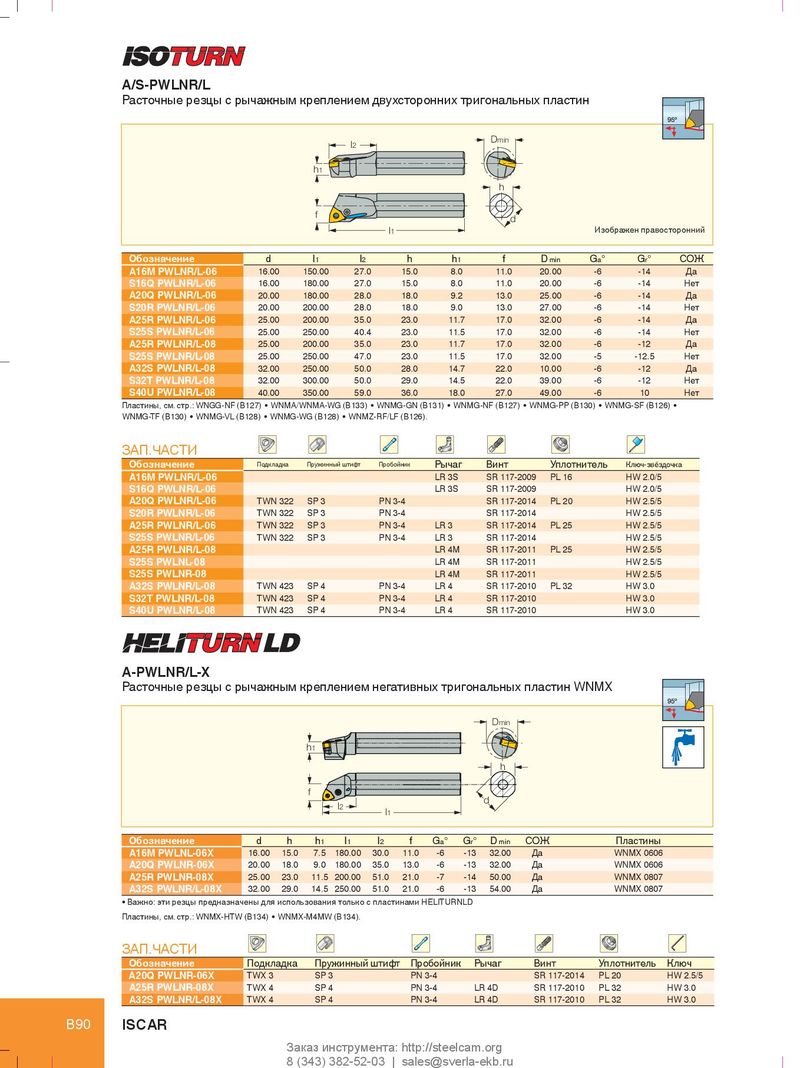

Каталог Iscar инструмент для токарной обработки - страница 97
Навигация
Каталог Iscar токарный инструмент
Каталог Iscar дисковые фрезы и фрезерные пластины 2022
Руководство Iscar режущий инструмент в производстве штампов и пресс-форм
Каталог Iscar сверла ружейные и для глубокого сверления 2022
Каталог Iscar державки и пластины для нарезания резьбы 2022
Каталог Iscar монолитные фрезы 2022
A/S-PWLNR/L
Расточные резцы с рычажным креплением двухсторонних тригональных пластин
| f h1 | l2 | l1 | Dmin d h | Изобр | ажен право | 95º сторонний | ||||
| Обозначение | d | l1 | l2 | h | h1 | f | Dmin | Ga° | Gr° | СОЖ |
| A16M PWLNR/L-06 | 16.00 | 150.00 | 27.0 | 15.0 | 8.0 | 11.0 | 20.00 | -6 | -14 | Да |
| S16Q PWLNR/L-06 | 16.00 | 180.00 | 27.0 | 15.0 | 8.0 | 11.0 | 20.00 | -6 | -14 | Нет |
| A20Q PWLNR/L-06 | 20.00 | 180.00 | 28.0 | 18.0 | 9.2 | 13.0 | 25.00 | -6 | -14 | Да |
| S20R PWLNR/L-06 | 20.00 | 200.00 | 28.0 | 18.0 | 9.0 | 13.0 | 27.00 | -6 | -14 | Нет |
| A25R PWLNR/L-06 | 25.00 | 200.00 | 35.0 | 23.0 | 11.7 | 17.0 | 32.00 | -6 | -14 | Да |
| S25S PWLNR/L-06 | 25.00 | 250.00 | 40.4 | 23.0 | 11.5 | 17.0 | 32.00 | -6 | -14 | Нет |
| A25R PWLNR/L-08 | 25.00 | 200.00 | 35.0 | 23.0 | 11.7 | 17.0 | 32.00 | -6 | -12 | Да |
| S25S PWLNR/L-08 | 25.00 | 250.00 | 47.0 | 23.0 | 11.5 | 17.0 | 32.00 | -5 | -12.5 | Нет |
| A32S PWLNR/L-08 | 32.00 | 250.00 | 50.0 | 28.0 | 14.7 | 22.0 | 10.00 | -6 | -12 | Да |
| S32T PWLNR/L-08 | 32.00 | 300.00 | 50.0 | 29.0 | 14.5 | 22.0 | 39.00 | -6 | -12 | Нет |
| S40U PWLNR/L-08 | 40.00 | 350.00 | 59.0 | 36.0 | 18.0 | 27.0 | 49.00 | -6 | 10 | Нет |
Пластины, см. стр.: WNGG-NF (B127) WNMA/WNMA-WG (B133) WNMG-GN (B131) WNMG-NF (B127) WNMG-PP (B130) WNMG-SF (B126) WNMG-TF (B130) WNMG-VL (B128) WNMG-WG (B128) WNMZ-RF/LF (B126).
ЗАП.ЧАСТИ
| Обозначение | Подкладка | Пружинный штифт | Пробойник | Рычаг | Винт | Уплотнитель | Ключ-звёздочка |
| A16M PWLNR/L-06 | LR 3S | SR 117-2009 | PL 16 | HW 2.0/5 | |||
| S16Q PWLNR/L-06 | LR 3S | SR 117-2009 | HW 2.0/5 | ||||
| A20Q PWLNR/L-06 | TWN 322 | SP 3 | PN 3-4 | SR 117-2014 | PL 20 | HW 2.5/5 | |
| S20R PWLNR/L-06 | TWN 322 | SP 3 | PN 3-4 | SR 117-2014 | HW 2.5/5 | ||
| A25R PWLNR/L-06 | TWN 322 | SP 3 | PN 3-4 | LR 3 | SR 117-2014 | PL 25 | HW 2.5/5 |
| S25S PWLNR/L-06 | TWN 322 | SP 3 | PN 3-4 | LR 3 | SR 117-2014 | HW 2.5/5 | |
| A25R PWLNR/L-08 | LR 4M | SR 117-2011 | PL 25 | HW 2.5/5 | |||
| S25S PWLNL-08 | LR 4M | SR 117-2011 | HW 2.5/5 | ||||
| S25S PWLNR-08 | LR 4M | SR 117-2011 | HW 2.5/5 | ||||
| A32S PWLNR/L-08 | TWN 423 | SP 4 | PN 3-4 | LR 4 | SR 117-2010 | PL 32 | HW 3.0 |
| S32T PWLNR/L-08 | TWN 423 | SP 4 | PN 3-4 | LR 4 | SR 117-2010 | HW 3.0 | |
| S40U PWLNR/L-08 | TWN 423 | SP 4 | PN 3-4 | LR 4 | SR 117-2010 | HW 3.0 |
A-PWLNR/L-X
Расточные резцы с рычажным креплением негативных тригональных пластин WNMX
95º
Dmin
h1
h
f
d
l2
l1
| Обозначение | d | h | h1 | l1 | l2 | f | Ga° | Gr° D min | СОЖ | Пластины | |
| A16M PWLNL-06X | 16.00 15.0 | 7.5 180.00 30.0 | 11.0 | -6 | -13 | 32.00 | Да | WNMX 0606 | |||
| A20Q PWLNR-06X | 20.00 18.0 | 9.0 180.00 35.0 | 13.0 | -6 | -13 | 32.00 | Да | WNMX 0606 | |||
| A25R PWLNR-08X | 25.00 23.0 | 11.5 200.00 51.0 | 21.0 | -7 | -14 | 50.00 | Да | WNMX 0807 | |||
| A32S PWLNR/L-08X | 32.00 29.0 | 14.5 250.00 51.0 | 21.0 | -6 | -13 | 54.00 | Да | WNMX 0807 |
- Важно: эти резцы предназначены для использования только с пластинами HELITURNLD
Пластины, см. стр.: WNMX-HTW (B134) WNMX-M4MW (B134).
ЗАП.ЧАСТИ
| Обозначение | Подкладка | Пружинный штифт | Пробойник | Рычаг | Винт | Уплотнитель | Ключ |
| A20Q PWLNR-06X | TWX 3 | SP 3 | PN 3-4 | SR 117-2014 | PL 20 | HW 2.5/5 | |
| A25R PWLNR-08X | TWX 4 | SP 4 | PN 3-4 | LR 4D | SR 117-2010 | PL 32 | HW 3.0 |
| A32S PWLNR/L-08X | TWX 4 | SP 4 | PN 3-4 | LR 4D | SR 117-2010 | PL 32 | HW 3.0 |
