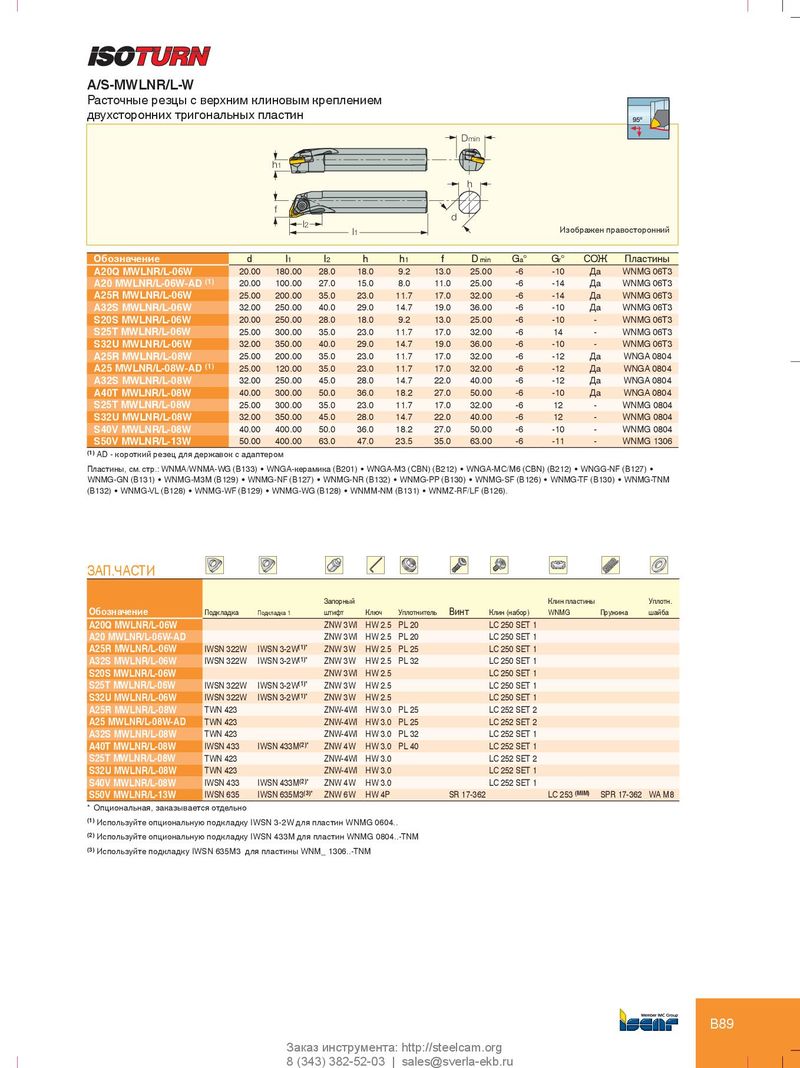

A/S-MWLNR/L-W
Расточные резцы с верхним клиновым креплением
двухсторонних тригональных пластин
| l2 f h1 | l1 | d | h Dmin | Изо | бражен п | 95º равосторонний | |||||
| Обозначение | d | l1 | l2 | h | h1 | f | Dmin | Ga° | Gr° | СОЖ | Пластины |
| A20Q MWLNR/L-06W | 20.00 | 180.00 | 28.0 | 18.0 | 9.2 | 13.0 | 25.00 | -6 | -10 | Да | WNMG 06T3 |
| A20 MWLNR/L-06W-AD(1) | 20.00 | 100.00 | 27.0 | 15.0 | 8.0 | 11.0 | 25.00 | -6 | -14 | Да | WNMG 06T3 |
| A25R MWLNR/L-06W | 25.00 | 200.00 | 35.0 | 23.0 | 11.7 | 17.0 | 32.00 | -6 | -14 | Да | WNMG 06T3 |
| A32S MWLNR/L-06W | 32.00 | 250.00 | 40.0 | 29.0 | 14.7 | 19.0 | 36.00 | -6 | -10 | Да | WNMG 06T3 |
| S20S MWLNR/L-06W | 20.00 | 250.00 | 28.0 | 18.0 | 9.2 | 13.0 | 25.00 | -6 | -10 | - | WNMG 06T3 |
| S25T MWLNR/L-06W | 25.00 | 300.00 | 35.0 | 23.0 | 11.7 | 17.0 | 32.00 | -6 | 14 | - | WNMG 06T3 |
| S32U MWLNR/L-06W | 32.00 | 350.00 | 40.0 | 29.0 | 14.7 | 19.0 | 36.00 | -6 | -10 | - | WNMG 06T3 |
| A25R MWLNR/L-08W | 25.00 | 200.00 | 35.0 | 23.0 | 11.7 | 17.0 | 32.00 | -6 | -12 | Да | WNGA 0804 |
| A25 MWLNR/L-08W-AD(1) | 25.00 | 120.00 | 35.0 | 23.0 | 11.7 | 17.0 | 32.00 | -6 | -12 | Да | WNGA 0804 |
| A32S MWLNR/L-08W | 32.00 | 250.00 | 45.0 | 28.0 | 14.7 | 22.0 | 40.00 | -6 | -12 | Да | WNGA 0804 |
| A40T MWLNR/L-08W | 40.00 | 300.00 | 50.0 | 36.0 | 18.2 | 27.0 | 50.00 | -6 | -10 | Да | WNGA 0804 |
| S25T MWLNR/L-08W | 25.00 | 300.00 | 35.0 | 23.0 | 11.7 | 17.0 | 32.00 | -6 | 12 | - | WNMG 0804 |
| S32U MWLNR/L-08W | 32.00 | 350.00 | 45.0 | 28.0 | 14.7 | 22.0 | 40.00 | -6 | 12 | - | WNMG 0804 |
| S40V MWLNR/L-08W | 40.00 | 400.00 | 50.0 | 36.0 | 18.2 | 27.0 | 50.00 | -6 | -10 | - | WNMG 0804 |
| S50V MWLNR/L-13W | 50.00 | 400.00 | 63.0 | 47.0 | 23.5 | 35.0 | 63.00 | -6 | -11 | - | WNMG 1306 |
(1) AD - короткий резец для державок с адаптером Пластины, см. стр.: WNMA/WNMA-WG (B133) • WNGA-керамика (B201) • WNGA-M3 (CBN) (B212) • WNGA-MC/M6 (CBN) (B212) • WNGG-NF (B127) • WNMG-GN (B131) • WNMG-M3M (B129) • WNMG-NF (B127) • WNMG-NR (B132) • WNMG-PP (B130) • WNMG-SF (B126) • WNMG-TF (B130) • WNMG-TNM (B132) • WNMG-VL (B128) • WNMG-WF (B129) • WNMG-WG (B128) • WNMM-NM (B131) • WNMZ-RF/LF (B126).
| ЗАП.ЧАСТИ | ||||||||||
| Запорный | Клин пластины | Уплотн. | ||||||||
| Обозначение | Подкладка | Подкладка 1 | штифт | Ключ | Уплотнитель | Винт | Клин (набор) | WNMG | Пружина | шайба |
| A20Q MWLNR/L-06W | ZNW 3WI | HW 2.5 | PL 20 | LC 250 SET 1 | ||||||
| A20 MWLNR/L-06W-AD | ZNW 3WI | HW 2.5 | PL 20 | LC 250 SET 1 | ||||||
| A25R MWLNR/L-06W | IWSN 322W | IWSN 3-2W(1) | ZNW 3W | HW 2.5 | PL 25 | LC 250 SET 1 | ||||
| A32S MWLNR/L-06W | IWSN 322W | IWSN 3-2W(1) | ZNW 3W | HW 2.5 | PL 32 | LC 250 SET 1 | ||||
| S20S MWLNR/L-06W | ZNW 3WI | HW 2.5 | LC 250 SET 1 | |||||||
| S25T MWLNR/L-06W | IWSN 322W | IWSN 3-2W(1) | ZNW 3W | HW 2.5 | LC 250 SET 1 | |||||
| S32U MWLNR/L-06W | IWSN 322W | IWSN 3-2W(1) | ZNW 3W | HW 2.5 | LC 250 SET 1 | |||||
| A25R MWLNR/L-08W | TWN 423 | ZNW-4WI | HW 3.0 | PL 25 | LC 252 SET 2 | |||||
| A25 MWLNR/L-08W-AD | TWN 423 | ZNW-4WI | HW 3.0 | PL 25 | LC 252 SET 2 | |||||
| A32S MWLNR/L-08W | TWN 423 | ZNW-4WI | HW 3.0 | PL 32 | LC 252 SET 1 | |||||
| A40T MWLNR/L-08W | IWSN 433 | IWSN 433M(2) | ZNW 4W | HW 3.0 | PL 40 | LC 252 SET 1 | ||||
| S25T MWLNR/L-08W | TWN 423 | ZNW-4WI | HW 3.0 | LC 252 SET 2 | ||||||
| S32U MWLNR/L-08W | TWN 423 | ZNW-4WI | HW 3.0 | LC 252 SET 1 | ||||||
| S40V MWLNR/L-08W | IWSN 433 | IWSN 433M(2) | ZNW 4W | HW 3.0 | LC 252 SET 1 | |||||
| S50V MWLNR/L-13W | IWSN 635 | IWSN 635M3(3) | ZNW 6W | HW 4P | SR 17-362 | LC 253(MIM) | SPR 17-36 | 2 WA M8 |
* Опциональная, заказывается отдельно (1) Используйте опциональную подкладку IWSN 3-2W для пластин WNMG 0604.. (2) Используйте опциональную подкладку IWSN 433M для пластин WNMG 0804..-TNM (3) Используйте подкладку IWSN 635M3 для пластины WNM_ 1306..-TNM
