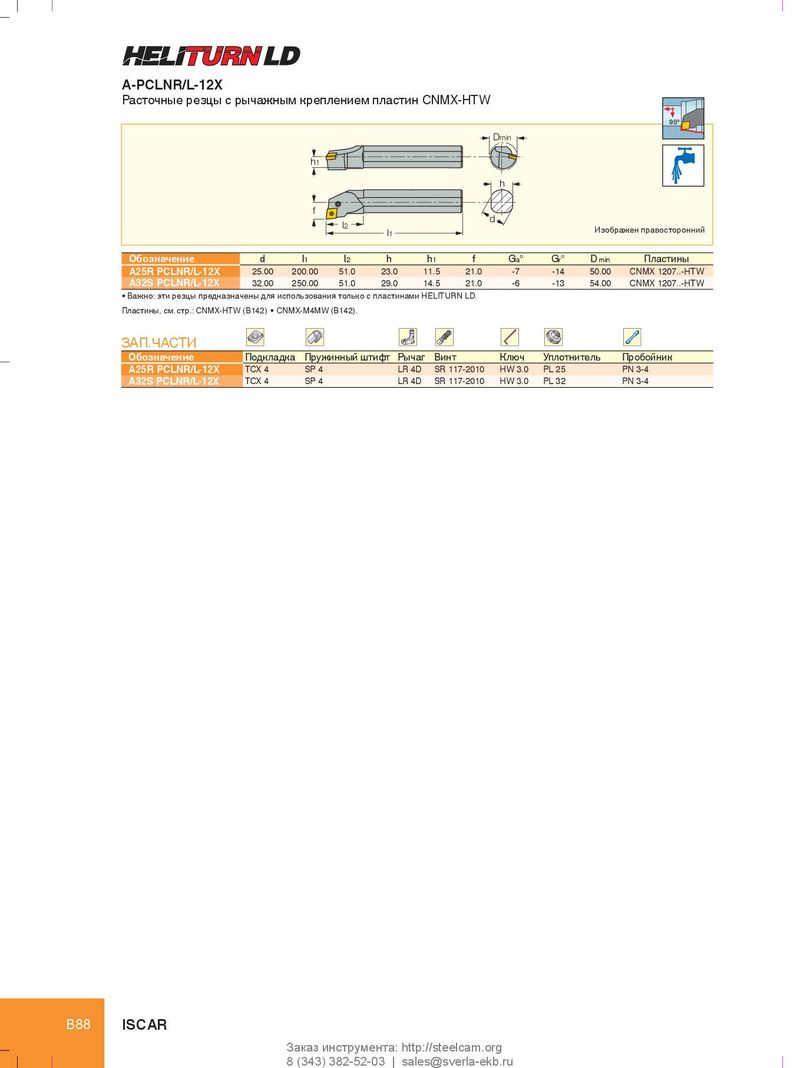

A-PCLNR/L-12X
Расточные резцы с рычажным креплением пластин CNMX-HTW
95º
Dmin
h1
h
f
d
l2
l Изображен правосторонний 1
| Обозначение | d | l1 | l2 | h | h1 | f | Ga° | Gr° | D min | Пластины | |
| A25R PCLNR/L-12X | 25.00 | 200.00 | 51.0 | 23.0 | 11.5 | 21.0 | -7 | -14 | 50.00 | CNMX 1207..-HTW | |
| A32S PCLNR/L-12X | 32.00 | 250.00 | 51.0 | 29.0 | 14.5 | 21.0 | -6 | -13 | 54.00 | CNMX 1207..-HTW |
- Важно: эти резцы предназначены для использования только с пластинами HELITURN LD.
Пластины, см. стр.: CNMX-HTW (B142) CNMX-M4MW (B142).
ЗАП.ЧАСТИ
| Обозначение | Подкладка Пружинный штифт Рычаг Винт | Ключ | Уплотнитель | Пробойник | ||
| A25R PCLNR/L-12X | TCX 4 | SP 4 | LR 4D SR 117-2010 | HW 3.0 | PL 25 | PN 3-4 |
| A32S PCLNR/L-12X | TCX 4 | SP 4 | LR 4D SR 117-2010 | HW 3.0 | PL 32 | PN 3-4 |
