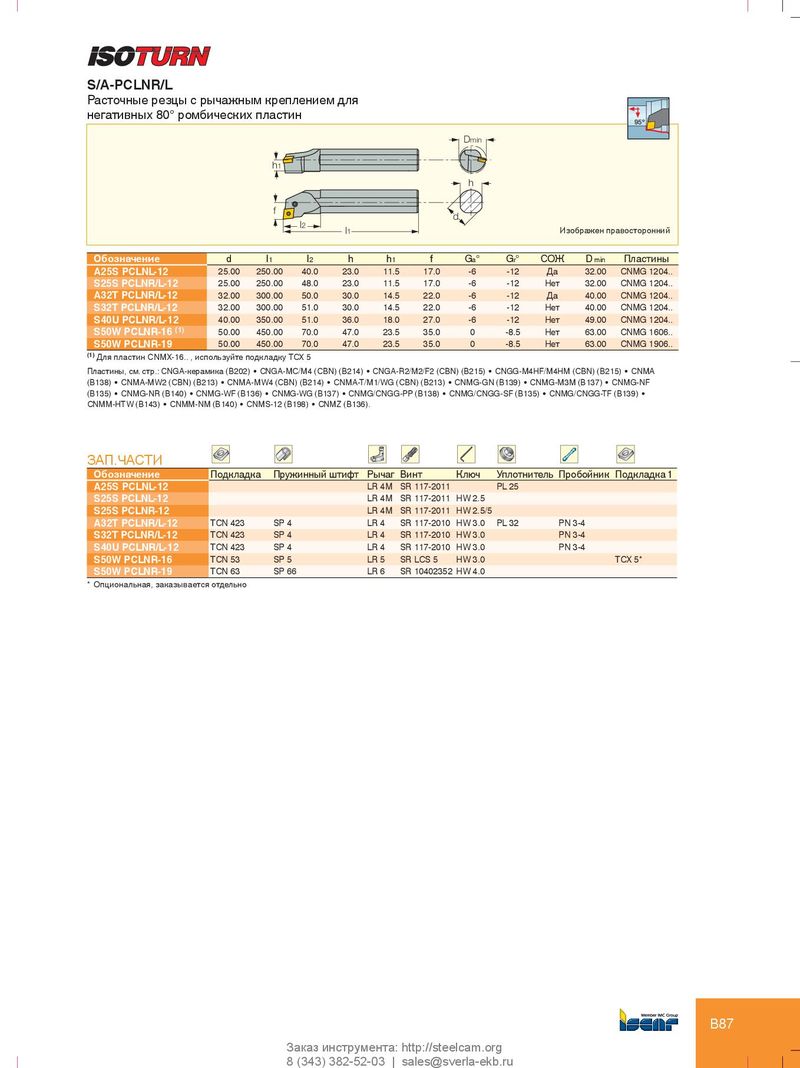

S/A-PCLNR/L
Расточные резцы с рычажным креплением для
негативных 80° ромбических пластин
| f h1 | l2 | l1 | Dmin h d | Изо | бражен п | 95º равосторонний | |||||
| Обозначение | d | l1 | l2 | h | h1 | f | Ga° | Gr° | СОЖ | Dmin | Пластины |
| A25S PCLNL-12 | 25.00 | 250.00 | 40.0 | 23.0 | 11.5 | 17.0 | -6 | -12 | Да | 32.00 | CNMG 1204.. |
| S25S PCLNR/L-12 | 25.00 | 250.00 | 48.0 | 23.0 | 11.5 | 17.0 | -6 | -12 | Нет | 32.00 | CNMG 1204.. |
| A32T PCLNR/L-12 | 32.00 | 300.00 | 50.0 | 30.0 | 14.5 | 22.0 | -6 | -12 | Да | 40.00 | CNMG 1204.. |
| S32T PCLNR/L-12 | 32.00 | 300.00 | 51.0 | 30.0 | 14.5 | 22.0 | -6 | -12 | Нет | 40.00 | CNMG 1204.. |
| S40U PCLNR/L-12 | 40.00 | 350.00 | 51.0 | 36.0 | 18.0 | 27.0 | -6 | -12 | Нет | 49.00 | CNMG 1204.. |
| S50W PCLNR-16(1) | 50.00 | 450.00 | 70.0 | 47.0 | 23.5 | 35.0 | 0 | -8.5 | Нет | 63.00 | CNMG 1606.. |
| S50W PCLNR-19 | 50.00 | 450.00 | 70.0 | 47.0 | 23.5 | 35.0 | 0 | -8.5 | Нет | 63.00 | CNMG 1906.. |
(1) Для пластин CNMX-16.. , используйте подкладку TCX 5 Пластины, см. стр.: CNGA-керамика (B202) • CNGA-MC/M4 (CBN) (B214) • CNGA-R2/M2/F2 (CBN) (B215) • CNGG-M4HF/M4HM (CBN) (B215) • CNMA (B138) • CNMA-MW2 (CBN) (B213) • CNMA-MW4 (CBN) (B214) • CNMA-T/M1/WG (CBN) (B213) • CNMG-GN (B139) • CNMG-M3M (B137) • CNMG-NF (B135) • CNMG-NR (B140) • CNMG-WF (B136) • CNMG-WG (B137) • CNMG/CNGG-PP (B138) • CNMG/CNGG-SF (B135) • CNMG/CNGG-TF (B139) • CNMM-HTW (B143) • CNMM-NM (B140) • CNMS-12 (B198) • CNMZ (B136).
ЗАП.ЧАСТИ
| Обозначение | Подкладка | Пружинный штифт | Рычаг | Винт | Ключ | Уплотнитель | Пробойник | Подкладка 1 |
| A25S PCLNL-12 | LR 4M | SR 117-2011 | PL 25 | |||||
| S25S PCLNL-12 | LR 4M | SR 117-2011 | HW 2.5 | |||||
| S25S PCLNR-12 | LR 4M | SR 117-2011 | HW 2.5/5 | |||||
| A32T PCLNR/L-12 | TCN 423 | SP 4 | LR 4 | SR 117-2010 | HW 3.0 | PL 32 | PN 3-4 | |
| S32T PCLNR/L-12 | TCN 423 | SP 4 | LR 4 | SR 117-2010 | HW 3.0 | PN 3-4 | ||
| S40U PCLNR/L-12 | TCN 423 | SP 4 | LR 4 | SR 117-2010 | HW 3.0 | PN 3-4 | ||
| S50W PCLNR-16 | TCN 53 | SP 5 | LR 5 | SR LCS 5 | HW 3.0 | TCX 5 | ||
| S50W PCLNR-19 | TCN 63 | SP 66 | LR 6 | SR 10402352 | HW 4.0 |
* Опциональная, заказывается отдельно
