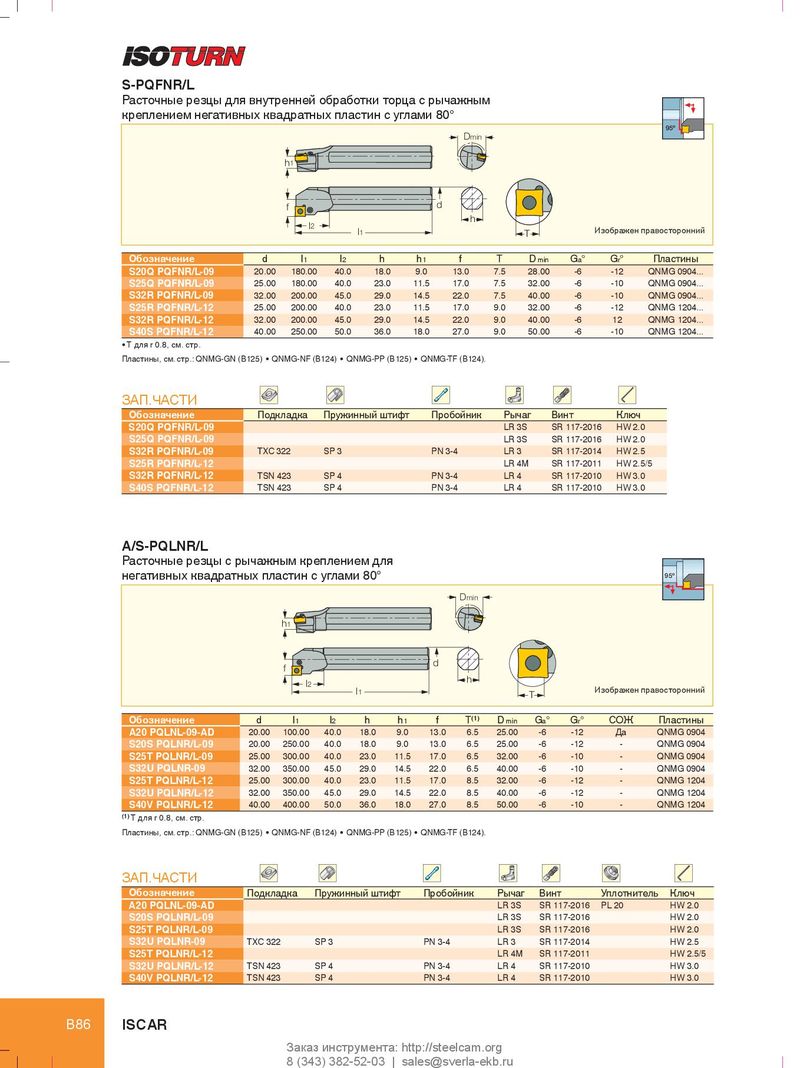

S-PQFNR/L
Расточные резцы для внутренней обработки торца с рычажным
креплением негативных квадратных пластин с углами 80°
| | h1 f l2 | l | 1 | | d | Dmin h | | T | | Изображе | 95º н правосторонний |
| Обозначение | d | l1 | l2 | h | h1 | | f | T | Dmin | Ga° | Gr° | Пластины |
| S20Q PQFNR/L-09 | 20.00 | 180.00 | 40.0 | 18.0 | 9.0 | | 13.0 | 7.5 | 28.00 | -6 | -12 | QNMG 0904... |
| S25Q PQFNR/L-09 | 25.00 | 180.00 | 40.0 | 23.0 | 11.5 | | 17.0 | 7.5 | 32.00 | -6 | -10 | QNMG 0904... |
| S32R PQFNR/L-09 | 32.00 | 200.00 | 45.0 | 29.0 | 14.5 | | 22.0 | 7.5 | 40.00 | -6 | -10 | QNMG 0904... |
| S25R PQFNR/L-12 | 25.00 | 200.00 | 40.0 | 23.0 | 11.5 | | 17.0 | 9.0 | 32.00 | -6 | -12 | QNMG 1204... |
| S32R PQFNR/L-12 | 32.00 | 200.00 | 45.0 | 29.0 | 14.5 | | 22.0 | 9.0 | 40.00 | -6 | 12 | QNMG 1204... |
| S40S PQFNR/L-12 | 40.00 | 250.00 | 50.0 | 36.0 | 18.0 | | 27.0 | 9.0 | 50.00 | -6 | -10 | QNMG 1204... |
Пластины, см. стр.: QNMG-GN (B125) QNMG-NF (B124) QNMG-PP (B125) QNMG-TF (B124).
ЗАП.ЧАСТИ
| Обозначение | Подкладка | Пружинный штифт | Пробойник | Рычаг | Винт | Ключ |
| S20Q PQFNR/L-09 | | | | LR 3S | SR 117-2016 | HW 2.0 |
| S25Q PQFNR/L-09 | | | | LR 3S | SR 117-2016 | HW 2.0 |
| S32R PQFNR/L-09 | TXC 322 | SP 3 | PN 3-4 | LR 3 | SR 117-2014 | HW 2.5 |
| S25R PQFNR/L-12 | | | | LR 4M | SR 117-2011 | HW 2.5/5 |
| S32R PQFNR/L-12 | TSN 423 | SP 4 | PN 3-4 | LR 4 | SR 117-2010 | HW 3.0 |
| S40S PQFNR/L-12 | TSN 423 | SP 4 | PN 3-4 | LR 4 | SR 117-2010 | HW 3.0 |
A/S-PQLNR/L
Расточные резцы с рычажным креплением для
| егативных квадра | тных пл | астин с h1 f l2 | углам | и 80 l1 | | d | Dmin h | | T | | Изображен | 95º правосторонний |
| Обозначение | d | l1 | l2 | h | h1 | f | T(1) | Dmin | Ga° | Gr° | СОЖ | Пластины |
| A20 PQLNL-09-AD | 20.00 | 100.00 | 40.0 | 18.0 | 9.0 | 13.0 | 6.5 | 25.00 | -6 | -12 | Да | QNMG 0904 |
| S20S PQLNR/L-09 | 20.00 | 250.00 | 40.0 | 18.0 | 9.0 | 13.0 | 6.5 | 25.00 | -6 | -12 | - | QNMG 0904 |
| S25T PQLNR/L-09 | 25.00 | 300.00 | 40.0 | 23.0 | 11.5 | 17.0 | 6.5 | 32.00 | -6 | -10 | - | QNMG 0904 |
| S32U PQLNR-09 | 32.00 | 350.00 | 45.0 | 29.0 | 14.5 | 22.0 | 6.5 | 40.00 | -6 | -10 | - | QNMG 0904 |
| S25T PQLNR/L-12 | 25.00 | 300.00 | 40.0 | 23.0 | 11.5 | 17.0 | 8.5 | 32.00 | -6 | -12 | - | QNMG 1204 |
| S32U PQLNR/L-12 | 32.00 | 350.00 | 45.0 | 29.0 | 14.5 | 22.0 | 8.5 | 40.00 | -6 | -12 | - | QNMG 1204 |
| S40V PQLNR/L-12 | 40.00 | 400.00 | 50.0 | 36.0 | 18.0 | 27.0 | 8.5 | 50.00 | -6 | -10 | - | QNMG 1204 |
(1) T для r 0.8, см. стр. Пластины, см. стр.: QNMG-GN (B125) QNMG-NF (B124) QNMG-PP (B125) QNMG-TF (B124).
| ЗАП.ЧАСТИ | | | | | | | |
| Обозначение | Подкладка | Пружинный штифт | Пробойник | Рычаг | Винт | Уплотнитель | Ключ |
| A20 PQLNL-09-AD | | | | LR 3S | SR 117-2016 | PL 20 | HW 2.0 |
| S20S PQLNR/L-09 | | | | LR 3S | SR 117-2016 | | HW 2.0 |
| S25T PQLNR/L-09 | | | | LR 3S | SR 117-2016 | | HW 2.0 |
| S32U PQLNR-09 | TXC 322 | SP 3 | PN 3-4 | LR 3 | SR 117-2014 | | HW 2.5 |
| S25T PQLNR/L-12 | | | | LR 4M | SR 117-2011 | | HW 2.5/5 |
| S32U PQLNR/L-12 | TSN 423 | SP 4 | PN 3-4 | LR 4 | SR 117-2010 | | HW 3.0 |
| S40V PQLNR/L-12 | TSN 423 | SP 4 | PN 3-4 | LR 4 | SR 117-2010 | | HW 3.0 |
