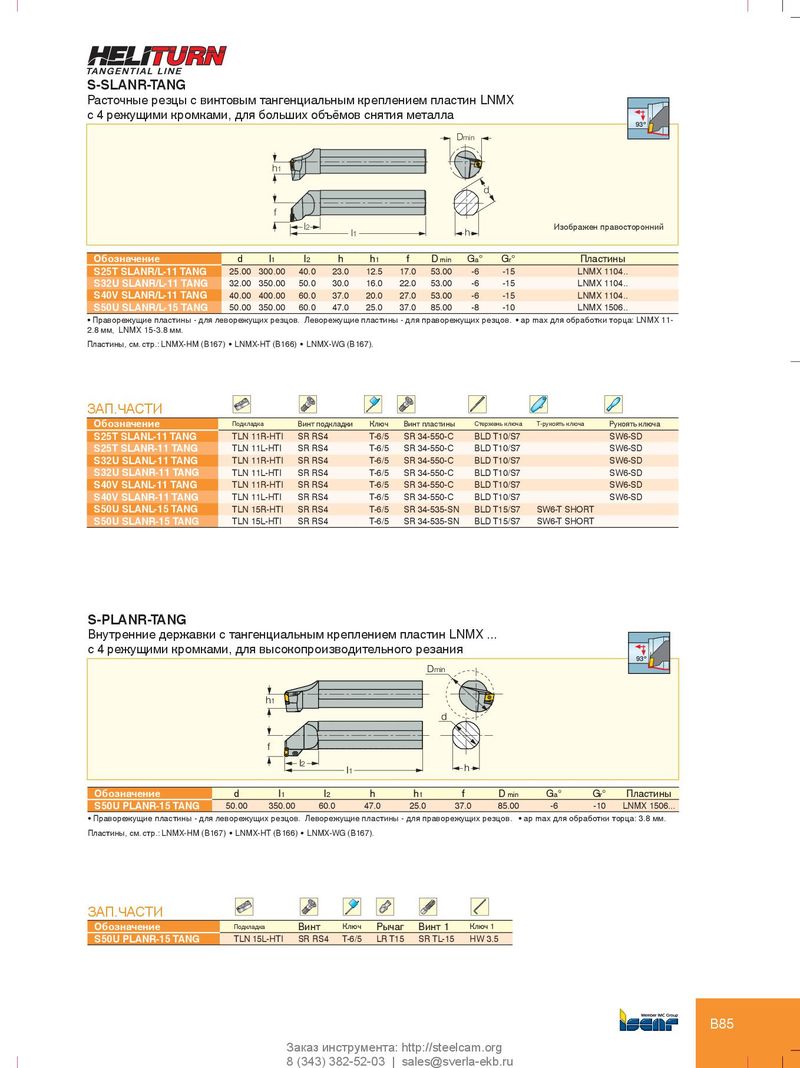

Каталог Iscar инструмент для токарной обработки - страница 92
Навигация
Каталог Iscar токарный инструмент
Каталог Iscar дисковые фрезы и фрезерные пластины 2022
Руководство Iscar режущий инструмент в производстве штампов и пресс-форм
Каталог Iscar сверла ружейные и для глубокого сверления 2022
Каталог Iscar державки и пластины для нарезания резьбы 2022
Каталог Iscar монолитные фрезы 2022
S-SLANR-TANG
Расточные резцы винтовым тангенциальным креплением пластин LNMX
- 4 режущими кромками, для больших объёмов снятия металла
93º
Dmin
h1
d
f
l2 Изображен правосторонний
l1 h
| Обозначение | d | l1 | l2 | h | h1 | f | D min | Ga° | Gr° | Пластины |
| S25T SLANR/L-11 TANG | 25.00 300.00 | 40.0 | 23.0 | 12.5 | 17.0 | 53.00 | -6 | -15 | LNMX 1104.. | |
| S32U SLANR/L-11 TANG | 32.00 350.00 | 50.0 | 30.0 | 16.0 | 22.0 | 53.00 | -6 | -15 | LNMX 1104.. | |
| S40V SLANR/L-11 TANG | 40.00 400.00 | 60.0 | 37.0 | 20.0 | 27.0 | 53.00 | -6 | -15 | LNMX 1104.. | |
| S50U SLANR/L-15 TANG | 50.00 350.00 | 60.0 | 47.0 | 25.0 | 37.0 | 85.00 | -8 | -10 | LNMX 1506.. |
- Праворежущие пластины - для леворежущих резцов. Леворежущие пластины - для праворежущих резцов.
- ap max для обработки торца: LNMX 11-
2.8 мм, LNMX 15-3.8 мм. Пластины, см. стр.: LNMX-HM (B167) LNMX-HT (B166) LNMX-WG (B167).
ЗАП.ЧАСТИ
| Обозначение | Подкладка | Винт подкладки | Ключ | Винт пластины | Стержень ключа | Т-рукоять ключа | Рукоять ключа |
| S25T SLANL-11 TANG | TLN 11R-HTI | SR RS4 | T-6/5 | SR 34-550-C | BLD T10/S7 | SW6-SD | |
| S25T SLANR-11 TANG | TLN 11L-HTI | SR RS4 | T-6/5 | SR 34-550-C | BLD T10/S7 | SW6-SD | |
| S32U SLANL-11 TANG | TLN 11R-HTI | SR RS4 | T-6/5 | SR 34-550-C | BLD T10/S7 | SW6-SD | |
| S32U SLANR-11 TANG | TLN 11L-HTI | SR RS4 | T-6/5 | SR 34-550-C | BLD T10/S7 | SW6-SD | |
| S40V SLANL-11 TANG | TLN 11R-HTI | SR RS4 | T-6/5 | SR 34-550-C | BLD T10/S7 | SW6-SD | |
| S40V SLANR-11 TANG | TLN 11L-HTI | SR RS4 | T-6/5 | SR 34-550-C | BLD T10/S7 | SW6-SD | |
| S50U SLANL-15 TANG | TLN 15R-HTI | SR RS4 | T-6/5 | SR 34-535-SN | BLD T15/S7 | SW6-T SHORT | |
| S50U SLANR-15 TANG | TLN 15L-HTI | SR RS4 | T-6/5 | SR 34-535-SN | BLD T15/S7 | SW6-T SHORT |
S-PLANR-TANG
Внутренние державки тангенциальным креплением пластин LNMX ...
- 4 режущими кромками, для высокопроизводительного резания
93º
Dmin
h1
d
f
I2 h
I1
| Обозначение | d | l1 | l2 | h | h1 | f | D min | Ga° | Gr° | Пластины | |
| S50U PLANR-15 TANG | 50.00 | 350.00 | 60.0 | 47.0 | 25.0 | 37.0 | 85.00 | -6 | -10 | LNMX 1506... |
- Праворежущие пластины - для леворежущих резцов. Леворежущие пластины - для праворежущих резцов.
- ap max для обработки торца: 3.8 мм.
Пластины, см. стр.: LNMX-HM (B167) LNMX-HT (B166) LNMX-WG (B167).
ЗАП.ЧАСТИ
| Обозначение | Подкладка | Винт | Ключ | Рычаг | Винт 1 | Ключ 1 |
| S50U PLANR-15 TANG | TLN 15L-HTI | SR RS4 | T-6/5 | LR T15 | SR TL-15 | HW 3.5 |
