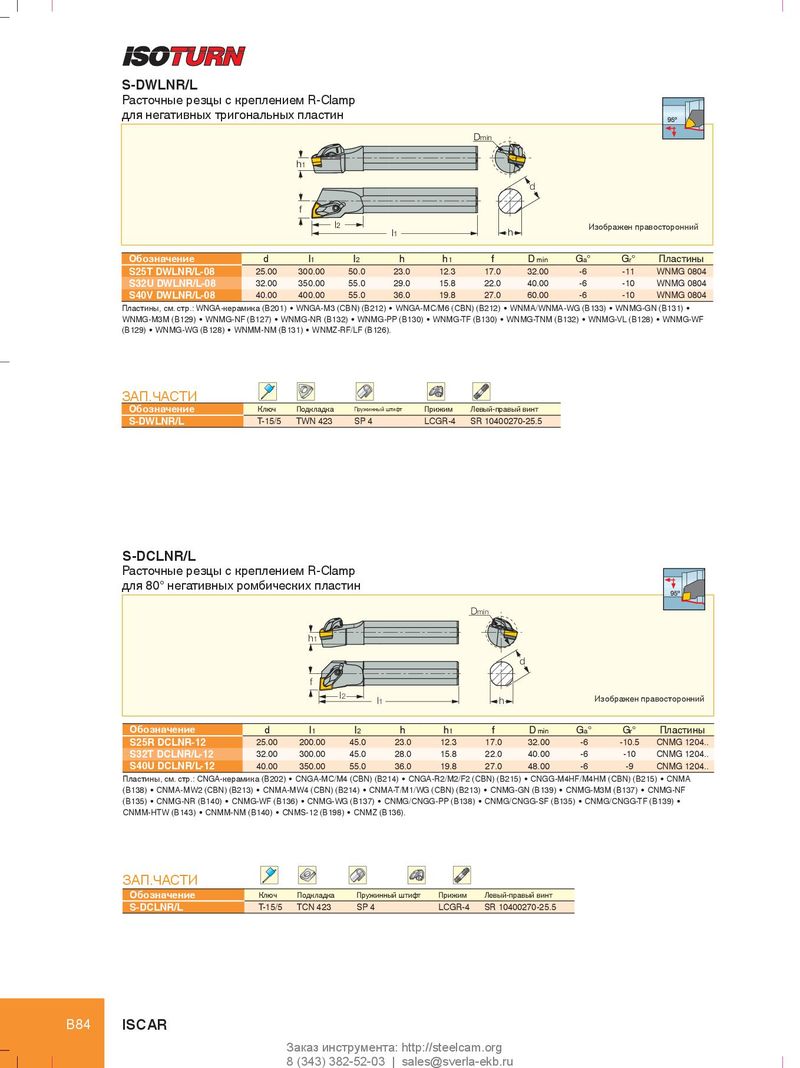

Каталог Iscar инструмент для токарной обработки - страница 91
Навигация
Каталог Iscar токарный инструмент
Каталог Iscar дисковые фрезы и фрезерные пластины 2022
Руководство Iscar режущий инструмент в производстве штампов и пресс-форм
Каталог Iscar сверла ружейные и для глубокого сверления 2022
Каталог Iscar державки и пластины для нарезания резьбы 2022
Каталог Iscar монолитные фрезы 2022
S-DWLNR/L
Расточные резцы с креплением R-Clamp
для негативных тригональных пластин
95º
Dmin
h1
d
f
l2 Изображен правосторонний
l1 h
| Обозначение | d | l1 | l2 | h | h1 | f | D min | G a° | Gr° | Пластины |
| S25T DWLNR/L-08 | 25.00 | 300.00 | 50.0 | 23.0 | 12.3 | 17.0 | 32.00 | -6 | -11 | WNMG 0804 |
| S32U DWLNR/L-08 | 32.00 | 350.00 | 55.0 | 29.0 | 15.8 | 22.0 | 40.00 | -6 | -10 | WNMG 0804 |
| S40V DWLNR/L-08 | 40.00 | 400.00 | 55.0 | 36.0 | 19.8 | 27.0 | 60.00 | -6 | -10 | WNMG 0804 |
Пластины, см. стр.: WNGA-керамика (B201) • WNGA-M3 (CBN) (B212) • WNGA-MC/M6 (CBN) (B212) • WNMA/WNMA-WG (B133) • WNMG-GN (B131) • WNMG-M3M (B129) • WNMG-NF (B127) • WNMG-NR (B132) • WNMG-PP (B130) • WNMG-TF (B130) • WNMG-TNM (B132) • WNMG-VL (B128) • WNMG-WF (B129) • WNMG-WG (B128) • WNMM-NM (B131) • WNMZ-RF/LF (B126).
ЗАП.ЧАСТИ
| Обозначение | Ключ | Подкладка | Пружинный штифт | Прижим | Левый-правый винт |
| S-DWLNR/L | T-15/5 | TWN 423 | SP 4 | LCGR-4 | SR 10400270-25.5 |
S-DCLNR/L
Расточные резцы с креплением R-Clamp
для 80° негативных ромбических пластин
95º
Dmin
h1
d
f
| l2 | l | Изображен правосторонний | |
| 1 | h |
| Обозначение | d | l1 | l2 | h | h1 | f | D min | G a° | Gr° | Пластины |
| S25R DCLNR-12 | 25.00 | 200.00 | 45.0 | 23.0 | 12.3 | 17.0 | 32.00 | -6 | -10.5 | CNMG 1204.. |
| S32T DCLNR/L-12 | 32.00 | 300.00 | 45.0 | 28.0 | 15.8 | 22.0 | 40.00 | -6 | -10 | CNMG 1204.. |
| S40U DCLNR/L-12 | 40.00 | 350.00 | 55.0 | 36.0 | 19.8 | 27.0 | 48.00 | -6 | -9 | CNMG 1204.. |
Пластины, см. стр.: CNGA-керамика (B202) • CNGA-MC/M4 (CBN) (B214) • CNGA-R2/M2/F2 (CBN) (B215) • CNGG-M4HF/M4HM (CBN) (B215) • CNMA (B138) • CNMA-MW2 (CBN) (B213) • CNMA-MW4 (CBN) (B214) • CNMA-T/M1/WG (CBN) (B213) • CNMG-GN (B139) • CNMG-M3M (B137) • CNMG-NF (B135) • CNMG-NR (B140) • CNMG-WF (B136) • CNMG-WG (B137) • CNMG/CNGG-PP (B138) • CNMG/CNGG-SF (B135) • CNMG/CNGG-TF (B139) • CNMM-HTW (B143) • CNMM-NM (B140) • CNMS-12 (B198) • CNMZ (B136).
ЗАП.ЧАСТИ
| Обозначение | Ключ | Подкладка | Пружинный штифт | Прижим | Левый-правый винт |
| S-DCLNR/L | T-15/5 | TCN 423 | SP 4 | LCGR-4 | SR 10400270-25.5 |
