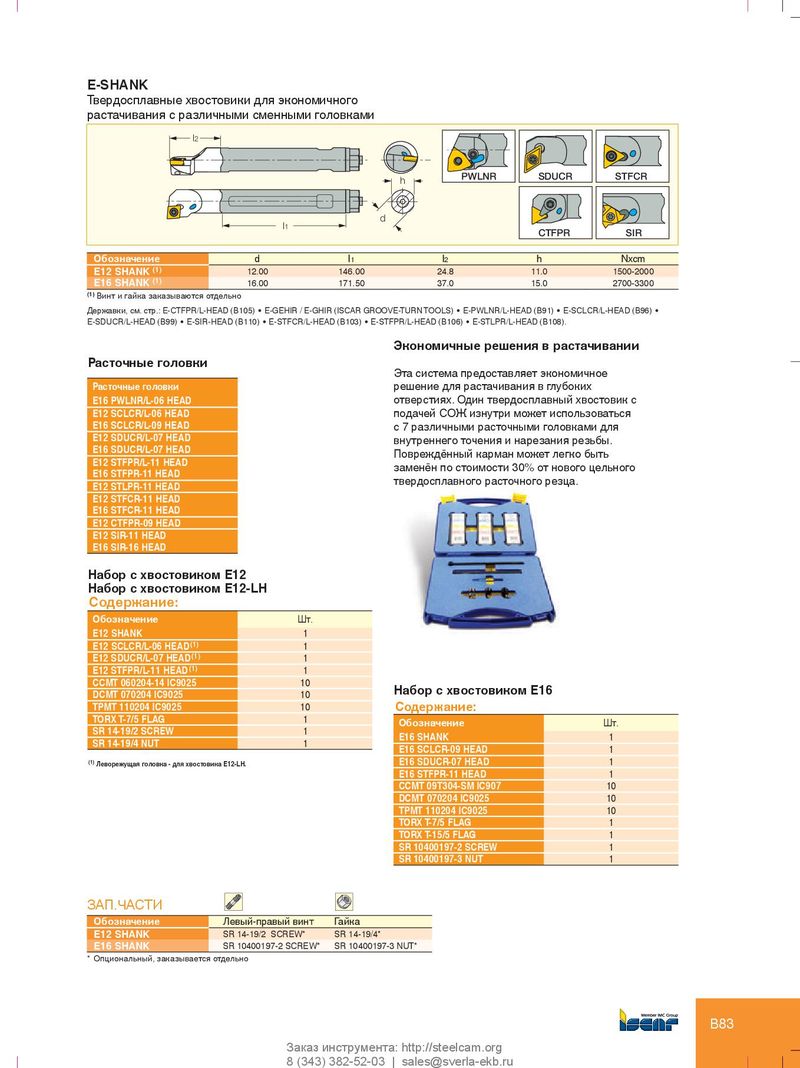

Каталог Iscar инструмент для токарной обработки - страница 90

E-SHANK Твердосплавные хвостовики для экономичного растачивания с различными сменными головками l2 h PWLNR SDUCR STFCR d l1 CTFPR SIR Обозначение d l 1 l 2 h Nxcm E12 SHANK (1) 12.00 146.00 24.8 11.0 1500-2000 E16 SHANK (1) 16.00 171.50 37.0 15.0 2700-3300 (1) Винт и гайка заказываются отдельно Державки, см. стр.: E-CTFPR/L-HEAD (B105) • E-GEHIR / E-GHIR (ISCAR GROOVE-TURN TOOLS) • E-PWLNR/L-HEAD (B91) • E-SCLCR/L-HEAD (B96) • E-SDUCR/L-HEAD (B99) • E-SIR-HEAD (B110) • E-STFCR/L-HEAD (B103) • E-STFPR/L-HEAD (B106) • E-STLPR/L-HEAD (B108). Экономичные решения в растачивании Расточные головки Эта система предоставляет экономичное Расточные головки решение для растачивания в глубоких E16 PWLNR/L-06 HEAD отверстиях. Один твердосплавный хвостовик с E12 SCLCR/L-06 HEAD подачей СОЖ изнутри может использоваться E16 SCLCR/L-09 HEAD с 7 различными расточными головками для E12 SDUCR/L-07 HEAD внутреннего точения и нарезания резьбы. E16 SDUCR/L-07 HEAD Повреждённый карман может легко быть E12 STFPR/L-11 HEAD заменён по стоимости 30% от нового цельного E16 STFPR-11 HEAD твердосплавного расточного резца. E12 STLPR-11 HEAD E12 STFCR-11 HEAD E16 STFCR-11 HEAD E12 CTFPR-09 HEAD E12 SIR-11 HEAD E16 SIR-16 HEAD Набор с хвостовиком E12 Набор с хвостовиком E12-LH Содержание: Обозначение Шт. E12 SHANK 1 E12 SCLCR/L-06 HEAD (1) 1 E12 SDUCR/L-07 HEAD (1) 1 E12 STFPR/L-11 HEAD (1) 1 CCMT 060204-14 IC9025 10 Набор с хвостовиком E16 DCMT 070204 IC9025 10 TPMT 110204 IC9025 10 Содержание: TORX T-7/5 FLAG 1 Обозначение Шт. SR 14-19/2 SCREW 1 E16 SHANK 1 SR 14-19/4 NUT 1 E16 SCLCR-09 HEAD 1 (1) Леворежущая головка - для хвостовика E12-LH. E16 SDUCR-07 HEAD 1 E16 STFPR-11 HEAD 1 CCMT 09T304-SM IC907 10 DCMT 070204 IC9025 10 TPMT 110204 IC9025 10 TORX T-7/5 FLAG 1 TORX T-15/5 FLAG 1 SR 10400197-2 SCREW 1 SR 10400197-3 NUT 1 ЗАП.ЧАСТИ Обозначение Левый-правый винт Гайка E12 SHANK SR 14-19/2 SCREW* SR 14-19/4* E16 SHANK SR 10400197-2 SCREW* SR 10400197-3 NUT* * Опциональный, заказывается отдельно B83 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
