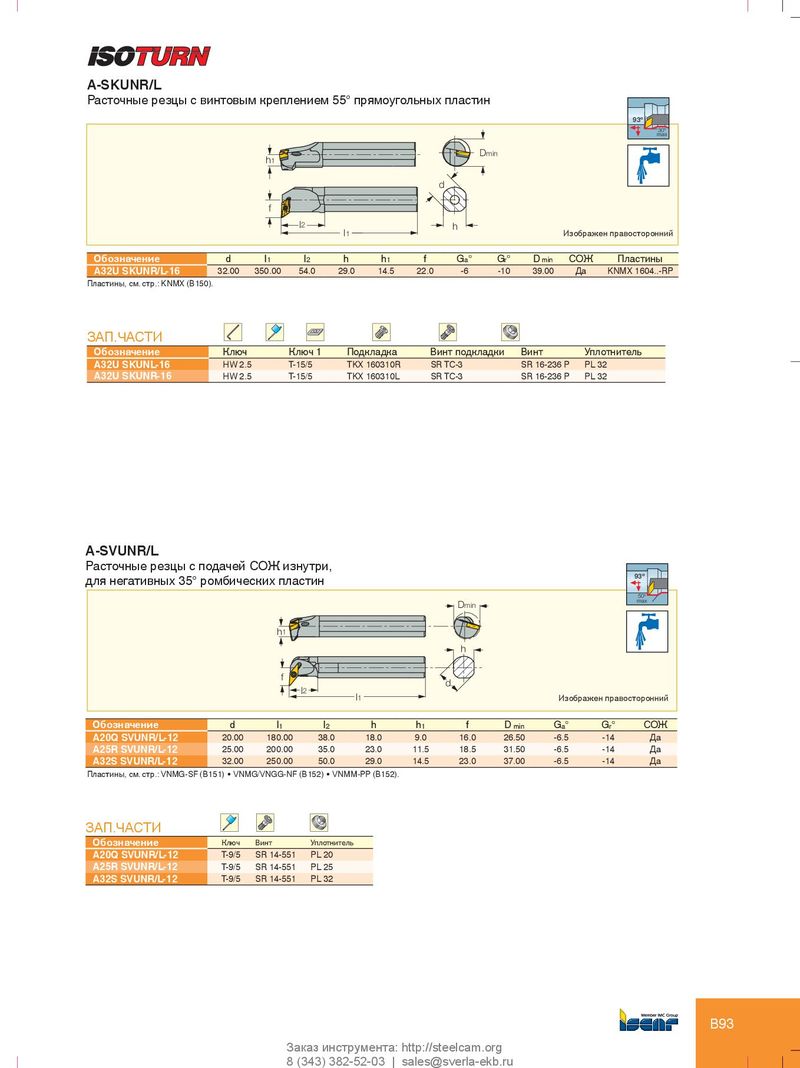

A-SKUNR/L
Расточные резцы с винтовым креплением 55° прямоугольных пластин
93º 30º max
Dmin
h1
d
f
l2 h
l1 Изображен правосторонний
| Обозначение | d | l1 | l2 | h | h1 | f | G a° | G r° | D min | СОЖ | Пластины | ||
| A32U SKUNR/L-16 | 32.00 | 350.00 | 54.0 | 29.0 | 14.5 | 22.0 | -6 | -10 | 39.00 | Да | KNMX 1604..-RP |
Пластины, см. стр.: KNMX (B150).
ЗАП.ЧАСТИ
| Обозначение | Ключ | Ключ 1 | Подкладка | Винт подкладки | Винт | Уплотнитель |
| A32U SKUNL-16 | HW 2.5 | T-15/5 | TKX 160310R | SR TC-3 | SR 16-236 P | PL 32 |
| A32U SKUNR-16 | HW 2.5 | T-15/5 | TKX 160310L | SR TC-3 | SR 16-236 P | PL 32 |
A-SVUNR/L
Расточные резцы с подачей СОЖ изнутри, для негативных 35° ромбических пластин 93º 50º D max min
h1
h
f
d
l2
l1 Изображен правосторонний
| Обозначение | d | l1 | l2 | h | h1 | f | D min | Ga° | Gr° | СОЖ |
| A20Q SVUNR/L-12 | 20.00 | 180.00 | 38.0 | 18.0 | 9.0 | 16.0 | 26.50 | -6.5 | -14 | Да |
| A25R SVUNR/L-12 | 25.00 | 200.00 | 35.0 | 23.0 | 11.5 | 18.5 | 31.50 | -6.5 | -14 | Да |
| A32S SVUNR/L-12 | 32.00 | 250.00 | 50.0 | 29.0 | 14.5 | 23.0 | 37.00 | -6.5 | -14 | Да |
Пластины, см. стр.: VNMG-SF (B151) • VNMG/VNGG-NF (B152) • VNMM-PP (B152).
ЗАП.ЧАСТИ
| Обозначение | Ключ | Винт | Уплотнитель |
| A20Q SVUNR/L-12 | T-9/5 | SR 14-551 | PL 20 |
| A25R SVUNR/L-12 | T-9/5 | SR 14-551 | PL 25 |
| A32S SVUNR/L-12 | T-9/5 | SR 14-551 | PL 32 |
