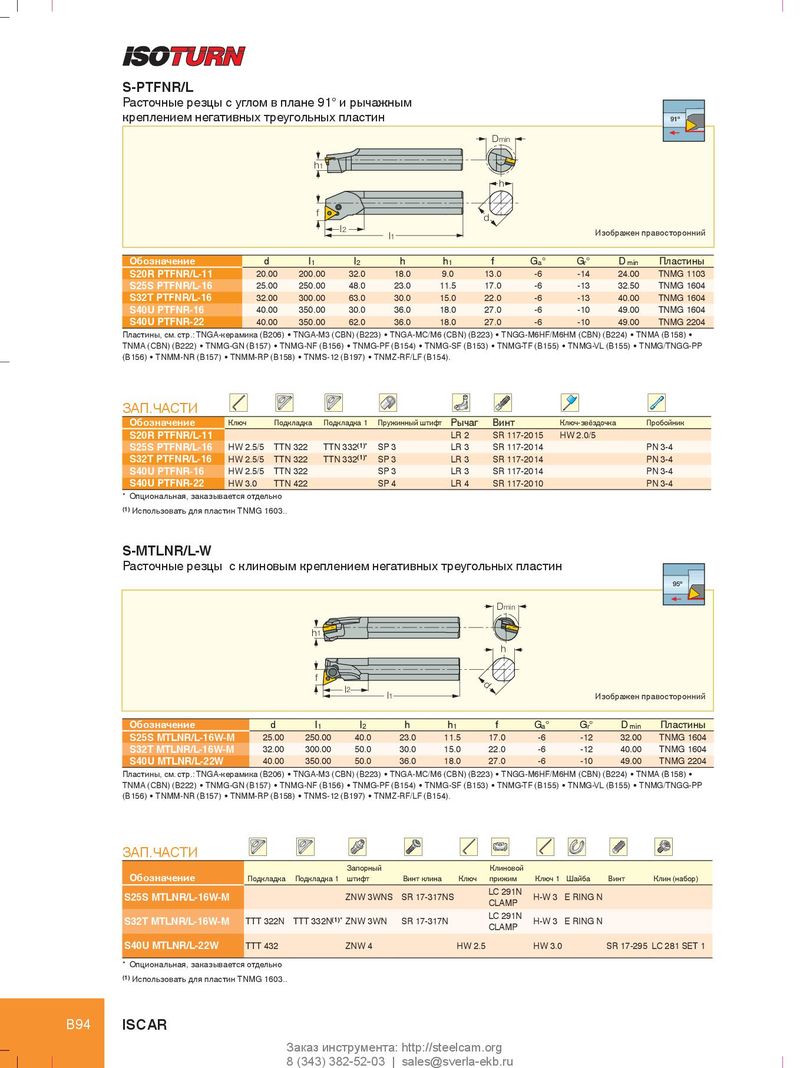

S-PTFNR/L
Расточные резцы с углом в плане 91° и рычажным
креплением негативных треугольных пластин
91º
Dmin
h1
h
f d
l2 Изображен правосторонний
l1
| Обозначение | d | l1 l2 | h | h1 | f | G a° | Gr° | D min | Пластины | |
| S20R PTFNR/L-11 | 20.00 | 200.00 | 32.0 | 18.0 | 9.0 | 13.0 | -6 | -14 | 24.00 | TNMG 1103 |
| S25S PTFNR/L-16 | 25.00 | 250.00 | 48.0 | 23.0 | 11.5 | 17.0 | -6 | -13 | 32.50 | TNMG 1604 |
| S32T PTFNR/L-16 | 32.00 | 300.00 | 63.0 | 30.0 | 15.0 | 22.0 | -6 | -13 | 40.00 | TNMG 1604 |
| S40U PTFNR-16 | 40.00 | 350.00 | 30.0 | 36.0 | 18.0 | 27.0 | -6 | -10 | 49.00 | TNMG 1604 |
| S40U PTFNR-22 | 40.00 | 350.00 | 62.0 | 36.0 | 18.0 | 27.0 | -6 | -10 | 49.00 | TNMG 2204 |
Пластины, см. стр.: TNGA-керамика (B206) • TNGA-M3 (CBN) (B223) • TNGA-MC/M6 (CBN) (B223) • TNGG-M6HF/M6HM (CBN) (B224) • TNMA (B158) • TNMA (CBN) (B222) • TNMG-GN (B157) • TNMG-NF (B156) • TNMG-PF (B154) • TNMG-SF (B153) • TNMG-TF (B155) • TNMG-VL (B155) • TNMG/TNGG-PP (B156) • TNMM-NR (B157) • TNMM-RP (B158) • TNMS-12 (B197) • TNMZ-RF/LF (B154).
ЗАП.ЧАСТИ
| Обозначение | Ключ | Подкладка | Подкладка 1 | Пружинный штифт | Рычаг | Винт | Ключ-звёздочка | Пробойник |
| S20R PTFNR/L-11 | LR 2 | SR 117-2015 | HW 2.0/5 | |||||
| S25S PTFNR/L-16 | HW 2.5/5 | TTN 322 | TTN 332(1) | SP 3 | LR 3 | SR 117-2014 | PN 3-4 | |
| S32T PTFNR/L-16 | HW 2.5/5 | TTN 322 | TTN 332(1) | SP 3 | LR 3 | SR 117-2014 | PN 3-4 | |
| S40U PTFNR-16 | HW 2.5/5 | TTN 322 | SP 3 | LR 3 | SR 117-2014 | PN 3-4 | ||
| S40U PTFNR-22 | HW 3.0 | TTN 422 | SP 4 | LR 4 | SR 117-2010 | PN 3-4 |
- Опциональная, заказывается отдельно
(1) Использовать для пластин TNMG 1603..
S-MTLNR/L-W
Расточные резцы с клиновым креплением негативных треугольных пластин
95º
Dmin
h1
h
f d
l2
l1 Изображен правосторонний
| Обозначение | d | l1 | l2 | h | h1 | f | Ga° | G r° | D min | Пластины |
| S25S MTLNR/L-16W-M | 25.00 | 250.00 | 40.0 | 23.0 | 11.5 | 17.0 | -6 | -12 | 32.00 | TNMG 1604 |
| S32T MTLNR/L-16W-M | 32.00 | 300.00 | 50.0 | 30.0 | 15.0 | 22.0 | -6 | -12 | 40.00 | TNMG 1604 |
| S40U MTLNR/L-22W | 40.00 | 350.00 | 50.0 | 36.0 | 18.0 | 27.0 | -6 | -10 | 49.00 | TNMG 2204 |
Пластины, см. стр.: TNGA-керамика (B206) • TNGA-M3 (CBN) (B223) • TNGA-MC/M6 (CBN) (B223) • TNGG-M6HF/M6HM (CBN) (B224) • TNMA (B158) • TNMA (CBN) (B222) • TNMG-GN (B157) • TNMG-NF (B156) • TNMG-PF (B154) • TNMG-SF (B153) • TNMG-TF (B155) • TNMG-VL (B155) • TNMG/TNGG-PP (B156) • TNMM-NR (B157) • TNMM-RP (B158) • TNMS-12 (B197) • TNMZ-RF/LF (B154).
ЗАП.ЧАСТИ
| Запорный | Клиновой | ||||||||
| Обозначение | Подкладка | Подкладка 1 | штифт | Винт клина | Ключ | прижим | Ключ 1 | Шайба | Винт Клин (набор) |
| S25S MTLNR/L-16W-M | ZNW 3WNS | SR 17-317NS | LC 291N CLAMP | H-W 3 | ERINGN | ||||
| S32T MTLNR/L-16W-M | TTT 322N | TTT 332N(1) | ZNW 3WN | SR 17-317N | LC 291N CLAMP | H-W 3 | ERINGN | ||
| S40U MTLNR/L-22W | TTT 432 | ZNW 4 | HW 2.5 | HW 3.0 | SR 17-295 LC 281 SET 1 |
- Опциональная, заказывается отдельно
(1) Использовать для пластин TNMG 1603..
