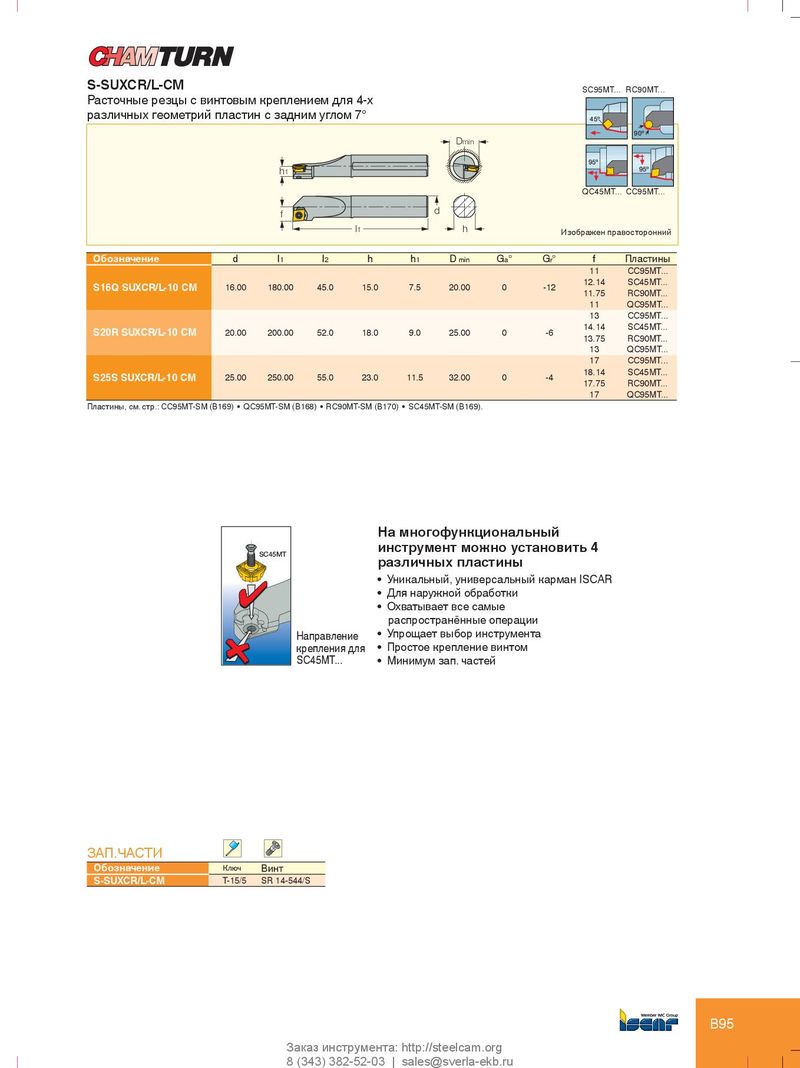

S-SUXCR/L-CM
| SC95MT... | RC90MT... | ||||||||
| асточные резцы с ви азличных геометрий | нтовым пластин | крепле с задн h1 | нием для им углом | 4-х 7° | Dmin | 45º 95º | 90º 95º | ||
| QC45MT... | CC95MT... | ||||||||
| f | d | ||||||||
| l1 | h | Изображен прав | осторонний | ||||||
| Обозначение | d | l1 | l2 | h | h1 | Dmin | Ga° | Gr° f | Пластины |
| 11 | CC95MT... | ||||||||
| S16Q SUXCR/L-10 CM | 16.00 | 180.00 | 45.0 | 15.0 | 7.5 | 20.00 | 0 | -12 12.14 11.75 11 | SC45MT... RC90MT... QC95MT... |
| 13 | CC95MT... | ||||||||
| S20R SUXCR/L-10 CM | 20.00 | 200.00 | 52.0 | 18.0 | 9.0 | 25.00 | 0 | -6 14.14 13.75 13 | SC45MT... RC90MT... QC95MT... |
| 17 | CC95MT... | ||||||||
| S25S SUXCR/L-10 CM | 25.00 | 250.00 | 55.0 | 23.0 | 11.5 | 32.00 | 0 | -4 18.14 17.75 17 | SC45MT... RC90MT... QC95MT... |
Пластины, см. стр.: CC95MT-SM (B169) QC95MT-SM (B168) RC90MT-SM (B170) SC45MT-SM (B169).
На многофункциональный
инструмент можно установить 4
SC45MT различных пластины
- Уникальный, универсальный карман ISCAR
- Для наружной обработки
- Охватывает все самые распространённые операции
| Направление | • Упрощает выбор инструмента |
| крепления для | • Простое крепление винтом |
| SC45MT... | • Минимум зап. частей |
ЗАП.ЧАСТИ
| Обозначение | Ключ | Винт |
| S-SUXCR/L-CM | T-15/5 | SR 14-544/S |
