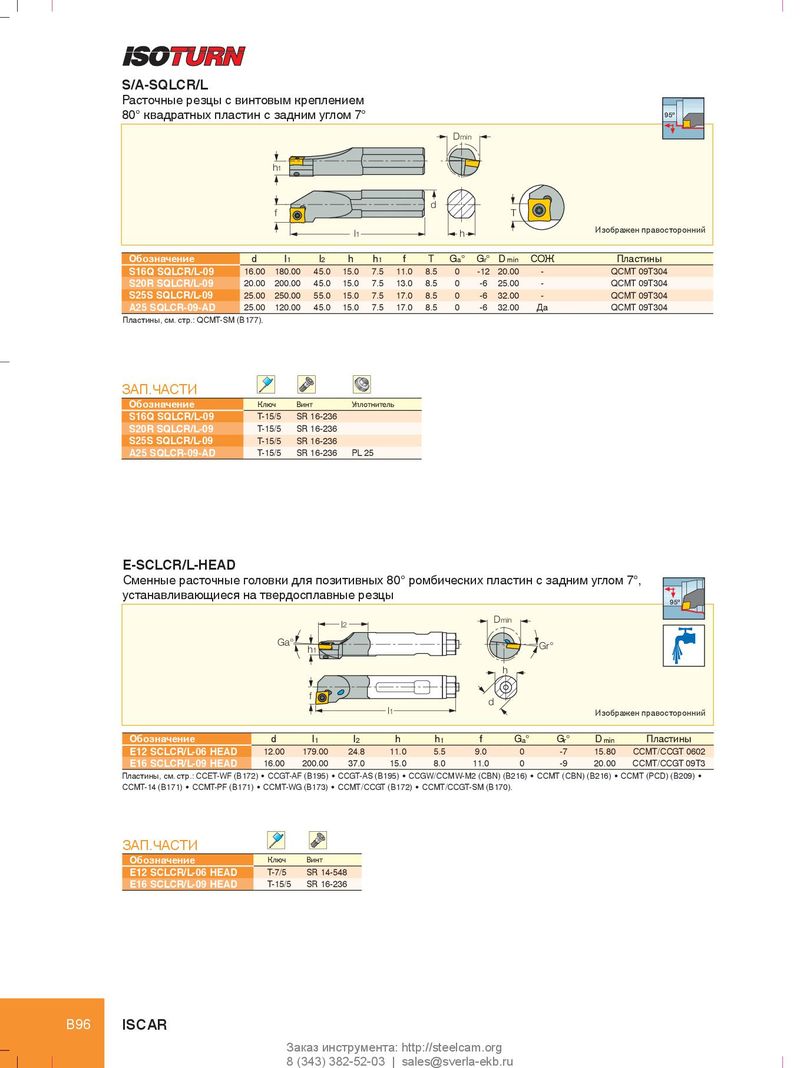

S/A-SQLCR/L
Расточные резцы с винтовым креплением
80° квадратных пластин с задним углом 7°
95º
Dmin
h1
d
f T
| l | h | Изображен правосторонний |
| 1 |
| Обозначение | d | l1 | l2 | h | h1 | f | T | Ga° G r° D min | СОЖ | Пластины | |||
| S16Q SQLCR/L-09 | 16.00 180.00 | 45.0 15.0 | 7.5 | 11.0 | 8.5 | 0 | -12 | 20.00 | - | QCMT 09T304 | |||
| S20R SQLCR/L-09 | 20.00 200.00 | 45.0 15.0 | 7.5 | 13.0 | 8.5 | 0 | -6 | 25.00 | - | QCMT 09T304 | |||
| S25S SQLCR/L-09 | 25.00 250.00 | 55.0 15.0 | 7.5 | 17.0 | 8.5 | 0 | -6 | 32.00 | - | QCMT 09T304 | |||
| A25 SQLCR-09-AD | 25.00 120.00 | 45.0 15.0 | 7.5 | 17.0 | 8.5 | 0 | -6 | 32.00 | Да | QCMT 09T304 |
Пластины, см. стр.: QCMT-SM (B177).
ЗАП.ЧАСТИ
| Обозначение | Ключ | Винт | Уплотнитель |
| S16Q SQLCR/L-09 | T-15/5 | SR 16-236 | |
| S20R SQLCR/L-09 | T-15/5 | SR 16-236 | |
| S25S SQLCR/L-09 | T-15/5 | SR 16-236 | |
| A25 SQLCR-09-AD | T-15/5 | SR 16-236 | PL 25 |
E-SCLCR/L-HEAD
Сменные расточные головки для позитивных 80° ромбических пластин с задним углом 7°,
устанавливающиеся на твердосплавные резцы
95º
l Dmin
2
Ga° Gr°
h1
h
f
d
l1 Изображен правосторонний
| Обозначение | d | l1 | l2 | h | h1 | f | Ga° | Gr° | D min | Пластины | ||
| E12 SCLCR/L-06 HEAD | 12.00 | 179.00 | 24.8 | 11.0 | 5.5 | 9.0 | 0 | -7 | 15.80 | CCMT/CCGT 0602 | ||
| E16 SCLCR/L-09 HEAD | 16.00 | 200.00 | 37.0 | 15.0 | 8.0 | 11.0 | 0 | -9 | 20.00 | CCMT/CCGT 09T3 |
Пластины, см. стр.: CCET-WF (B172) • CCGT-AF (B195) • CCGT-AS (B195) • CCGW/CCMW-M2 (CBN) (B216) • CCMT (CBN) (B216) • CCMT (PCD) (B209) • CCMT-14 (B171) • CCMT-PF (B171) • CCMT-WG (B173) • CCMT/CCGT (B172) • CCMT/CCGT-SM (B170).
ЗАП.ЧАСТИ
| Обозначение | Ключ | Винт |
| E12 SCLCR/L-06 HEAD | T-7/5 | SR 14-548 |
| E16 SCLCR/L-09 HEAD | T-15/5 | SR 16-236 |
