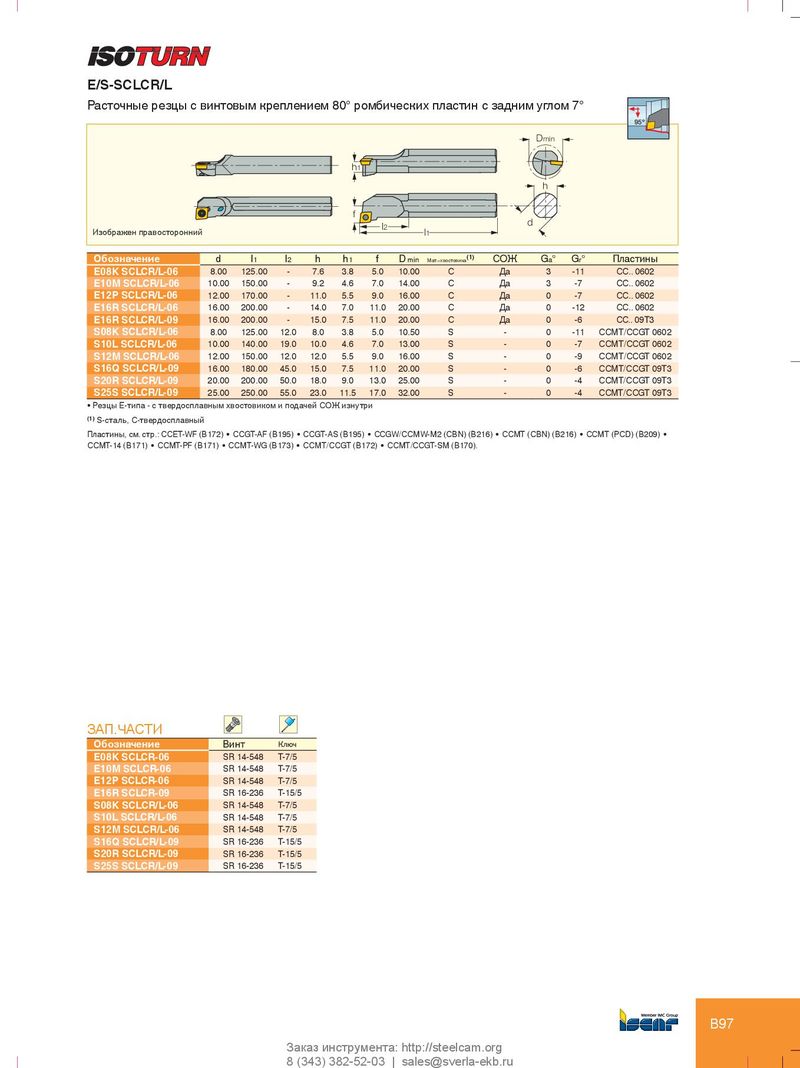

E/S-SCLCR/L
Расточные резцы с винтовым креплением 80° ромбических пластин с задним углом 7°
| Изображен правосторонн | ий | h1 f | l2 | l1 | Dmin h d | 95º | ||||||
| Обозначение | d | l1 | l2 | h | h1 | f | Dmin | Мат-лхвостовика(1) | СОЖ | Ga° | Gr° | Пластины |
| E08K SCLCR/L-06 | 8.00 | 125.00 | - | 7.6 | 3.8 | 5.0 | 10.00 | C | Да | 3 | -11 | CC.. 0602 |
| E10M SCLCR/L-06 | 10.00 | 150.00 | - | 9.2 | 4.6 | 7.0 | 14.00 | C | Да | 3 | -7 | CC.. 0602 |
| E12P SCLCR/L-06 | 12.00 | 170.00 | - | 11.0 | 5.5 | 9.0 | 16.00 | C | Да | 0 | -7 | CC.. 0602 |
| E16R SCLCR/L-06 | 16.00 | 200.00 | - | 14.0 | 7.0 | 11.0 | 20.00 | C | Да | 0 | -12 | CC.. 0602 |
| E16R SCLCR/L-09 | 16.00 | 200.00 | - | 15.0 | 7.5 | 11.0 | 20.00 | C | Да | 0 | -6 | CC.. 09T3 |
| S08K SCLCR/L-06 | 8.00 | 125.00 | 12.0 | 8.0 | 3.8 | 5.0 | 10.50 | S | - | 0 | -11 | CCMT/CCGT 0602 |
| S10L SCLCR/L-06 | 10.00 | 140.00 | 19.0 | 10.0 | 4.6 | 7.0 | 13.00 | S | - | 0 | -7 | CCMT/CCGT 0602 |
| S12M SCLCR/L-06 | 12.00 | 150.00 | 12.0 | 12.0 | 5.5 | 9.0 | 16.00 | S | - | 0 | -9 | CCMT/CCGT 0602 |
| S16Q SCLCR/L-09 | 16.00 | 180.00 | 45.0 | 15.0 | 7.5 | 11.0 | 20.00 | S | - | 0 | -6 | CCMT/CCGT 09T3 |
| S20R SCLCR/L-09 | 20.00 | 200.00 | 50.0 | 18.0 | 9.0 | 13.0 | 25.00 | S | - | 0 | -4 | CCMT/CCGT 09T3 |
| S25S SCLCR/L-09 | 25.00 | 250.00 | 55.0 | 23.0 | 11.5 | 17.0 | 32.00 | S | - | 0 | -4 | CCMT/CCGT 09T3 |
- Резцы E-типа - с твердосплавным хвостовиком и подачей СОЖ изнутри
(1) S-сталь, C-твердосплавный Пластины, см. стр.: CCET-WF (B172) CCGT-AF (B195) CCGT-AS (B195) CCGW/CCMW-M2 (CBN) (B216) CCMT (CBN) (B216) CCMT (PCD) (B209) CCMT-14 (B171) CCMT-PF (B171) CCMT-WG (B173) CCMT/CCGT (B172) CCMT/CCGT-SM (B170).
ЗАП.ЧАСТИ
| Обозначение | Винт | Ключ |
| E08K SCLCR-06 | SR 14-548 | T-7/5 |
| E10M SCLCR-06 | SR 14-548 | T-7/5 |
| E12P SCLCR-06 | SR 14-548 | T-7/5 |
| E16R SCLCR-09 | SR 16-236 | T-15/5 |
| S08K SCLCR/L-06 | SR 14-548 | T-7/5 |
| S10L SCLCR/L-06 | SR 14-548 | T-7/5 |
| S12M SCLCR/L-06 | SR 14-548 | T-7/5 |
| S16Q SCLCR/L-09 | SR 16-236 | T-15/5 |
| S20R SCLCR/L-09 | SR 16-236 | T-15/5 |
| S25S SCLCR/L-09 | SR 16-236 | T-15/5 |
