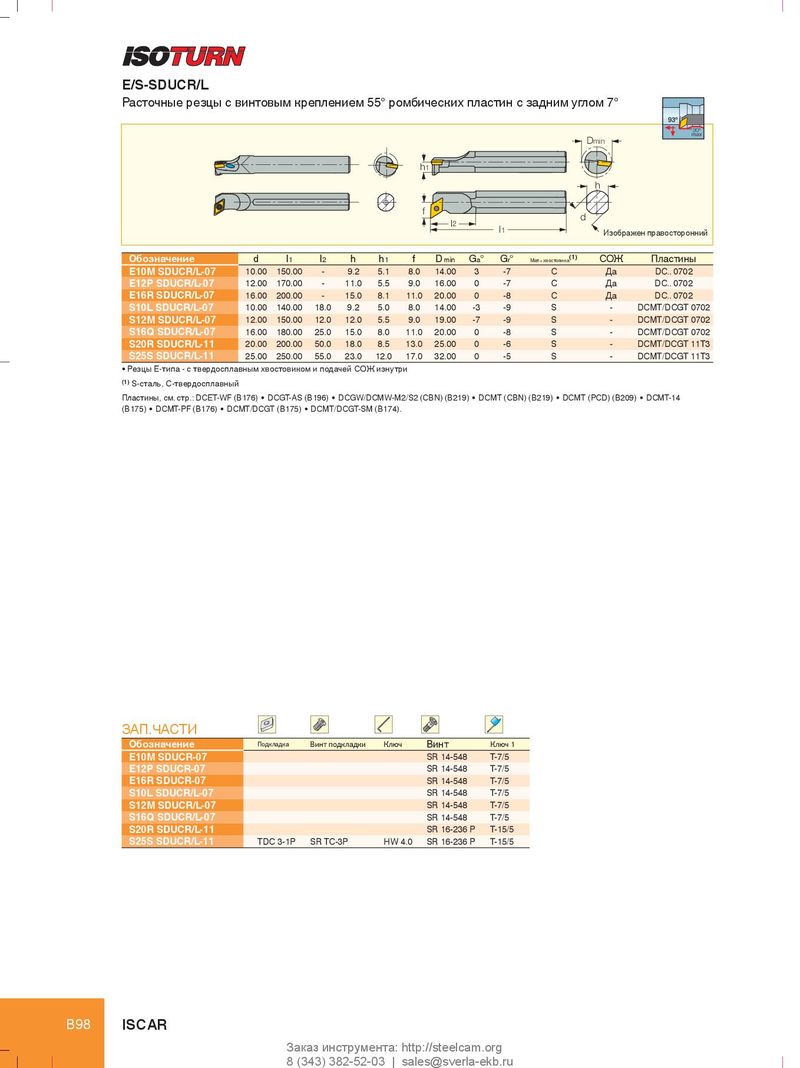

Каталог Iscar инструмент для токарной обработки - страница 105

E/S-SDUCR/L Расточные резцы с винтовым креплением 55° ромбических пластин с задним углом 7° 93º 30º max Dmin h 1 h f d l 2 l 1 Изображен правосторонний Обозначение d l 1 l 2 h h 1 f D min G a ° G r ° Мат -л хвостовика (1) СОЖ Пластины E10M SDUCR/L-07 10.00 150.00 - 9.2 5.1 8.0 14.00 3 -7 C Да DC.. 0702 E12P SDUCR/L-07 12.00 170.00 - 11.0 5.5 9.0 16.00 0 -7 C Да DC.. 0702 E16R SDUCR/L-07 16.00 200.00 - 15.0 8.1 11.0 20.00 0 -8 C Да DC.. 0702 S10L SDUCR/L-07 10.00 140.00 18.0 9.2 5.0 8.0 14.00 -3 -9 S - DCMT/DCGT 0702 S12M SDUCR/L-07 12.00 150.00 12.0 12.0 5.5 9.0 19.00 -7 -9 S - DCMT/DCGT 0702 S16Q SDUCR/L-07 16.00 180.00 25.0 15.0 8.0 11.0 20.00 0 -8 S - DCMT/DCGT 0702 S20R SDUCR/L-11 20.00 200.00 50.0 18.0 8.5 13.0 25.00 0 -6 S - DCMT/DCGT 11T3 S25S SDUCR/L-11 25.00 250.00 55.0 23.0 12.0 17.0 32.00 0 -5 S - DCMT/DCGT 11T3 • Резцы E-типа - с твердосплавным хвостовиком и подачей СОЖ изнутри (1) S-сталь, C-твердосплавный Пластины, см. стр.: DCET-WF (B176) • DCGT-AS (B196) • DCGW/DCMW-M2/S2 (CBN) (B219) • DCMT (CBN) (B219) • DCMT (PCD) (B209) • DCMT-14 (B175) • DCMT-PF (B176) • DCMT/DCGT (B175) • DCMT/DCGT-SM (B174). ЗАП.ЧАСТИ Обозначение Подкладка Винт подкладки Ключ Винт Ключ 1 E10M SDUCR-07 SR 14-548 T-7/5 E12P SDUCR-07 SR 14-548 T-7/5 E16R SDUCR-07 SR 14-548 T-7/5 S10L SDUCR/L-07 SR 14-548 T-7/5 S12M SDUCR/L-07 SR 14-548 T-7/5 S16Q SDUCR/L-07 SR 14-548 T-7/5 S20R SDUCR/L-11 SR 16-236 P T-15/5 S25S SDUCR/L-11 TDC 3-1P SR TC-3P HW 4.0 SR 16-236 P T-15/5 B98 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
