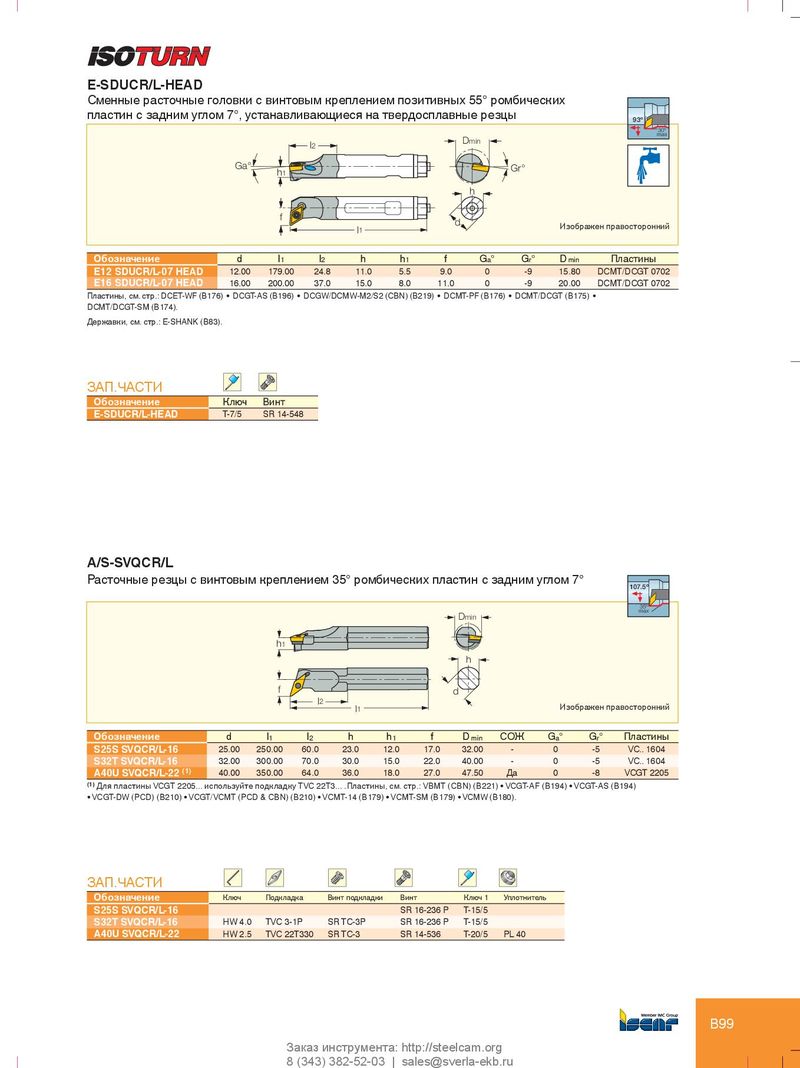

Каталог Iscar инструмент для токарной обработки - страница 106

E-SDUCR/L-HEAD Сменные расточные головки с винтовым креплением позитивных 55° ромбических пластин с задним углом 7°, устанавливающиеся на твердосплавные резцы 93º 30º max Dmin l 2 Ga° Gr° h 1 h f d Изображен правосторонний l 1 Обозначение d l 1 l 2 h h 1 f G a ° G r ° D min Пластины E12 SDUCR/L-07 HEAD 12.00 179.00 24.8 11.0 5.5 9.0 0 -9 15.80 DCMT/DCGT 0702 E16 SDUCR/L-07 HEAD 16.00 200.00 37.0 15.0 8.0 11.0 0 -9 20.00 DCMT/DCGT 0702 Пластины, см. стр.: DCET-WF (B176) • DCGT-AS (B196) • DCGW/DCMW-M2/S2 (CBN) (B219) • DCMT-PF (B176) • DCMT/DCGT (B175) • DCMT/DCGT-SM (B174). Державки, см. стр.: E-SHANK (B83). ЗАП.ЧАСТИ Обозначение Ключ Винт E-SDUCR/L-HEAD T-7/5 SR 14-548 A/S-SVQCR/L Расточные резцы с винтовым креплением 35° ромбических пластин с задним углом 7° 107.5º 35º max Dmin h 1 h f d l 2 l 1 Изображен правосторонний Обозначение d l 1 l 2 h h 1 f D min СОЖ G a ° G r ° Пластины S25S SVQCR/L-16 25.00 250.00 60.0 23.0 12.0 17.0 32.00 - 0 -5 VC.. 1604 S32T SVQCR/L-16 32.00 300.00 70.0 30.0 15.0 22.0 40.00 - 0 -5 VC.. 1604 A40U SVQCR/L-22 (1) 40.00 350.00 64.0 36.0 18.0 27.0 47.50 Да 0 -8 VCGT 2205 (1) Для пластины VCGT 2205... используйте подкладку TVC 22T3... .Пластины, см. стр.: VBMT (CBN) (B221) • VCGT-AF (B194) • VCGT-AS (B194) • VCGT-DW (PCD) (B210) • VCGT/VCMT (PCD & CBN) (B210) • VCMT-14 (B179) • VCMT-SM (B179) • VCMW (B180). ЗАП.ЧАСТИ Обозначение Ключ Подкладка Винт подкладки Винт Ключ 1 Уплотнитель S25S SVQCR/L-16 SR 16-236 P T-15/5 S32T SVQCR/L-16 HW 4.0 TVC 3-1P SR TC-3P SR 16-236 P T-15/5 A40U SVQCR/L-22 HW 2.5 TVC 22T330 SR TC-3 SR 14-536 T-20/5 PL 40 B99 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
