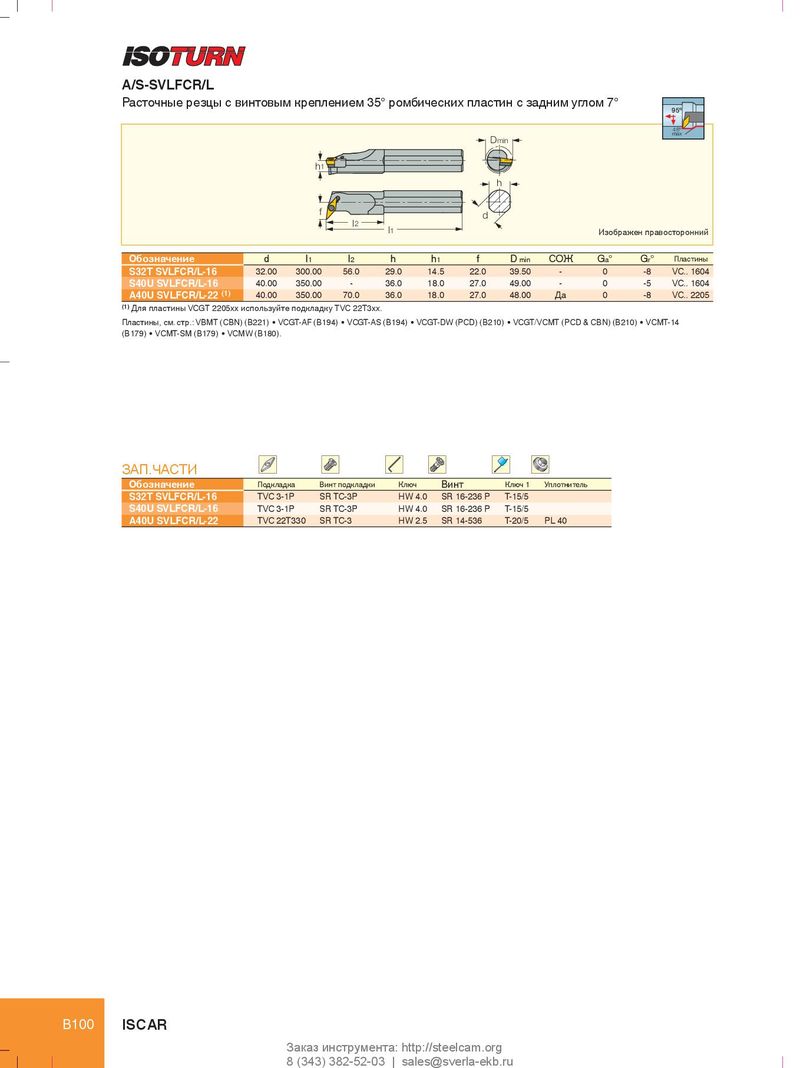

A/S-SVLFCR/L
Расточные резцы с винтовым креплением 35° ромбических пластин с задним углом 7°
95º
48º D max min
h1
h
f d
l2
l1 Изображен правосторонний
| Обозначение | d | l1 | l2 | h | h1 | f | D min | СОЖ | Ga° | Gr° | Пластины | ||
| S32T SVLFCR/L-16 | 32.00 | 300.00 | 56.0 | 29.0 | 14.5 | 22.0 | 39.50 | - | 0 | -8 | VC.. 1604 | ||
| S40U SVLFCR/L-16 | 40.00 | 350.00 | - | 36.0 | 18.0 | 27.0 | 49.00 | - | 0 | -5 | VC.. 1604 | ||
| A40U SVLFCR/L-22 (1) | 40.00 | 350.00 | 70.0 | 36.0 | 18.0 | 27.0 | 48.00 | Да | 0 | -8 | VC.. 2205 |
(1) Для пластины VCGT 2205xx используйте подкладку TVC 22T3xx. Пластины, см. стр.: VBMT (CBN) (B221) • VCGT-AF (B194) • VCGT-AS (B194) • VCGT-DW (PCD) (B210) • VCGT/VCMT (PCD & CBN) (B210) • VCMT-14 (B179) • VCMT-SM (B179) • VCMW (B180).
| ЗАП.ЧАСТИ | ||||||
| Обозначение | Подкладка | Винт подкладки | Ключ | Винт | Ключ 1 | Уплотнитель |
| S32T SVLFCR/L-16 | TVC 3-1P | SR TC-3P | HW 4.0 | SR 16-236 P | T-15/5 | |
| S40U SVLFCR/L-16 | TVC 3-1P | SR TC-3P | HW 4.0 | SR 16-236 P | T-15/5 | |
| A40U SVLFCR/L-22 | TVC 22T330 | SR TC-3 | HW 2.5 | SR 14-536 | T-20/5 | PL 40 |
