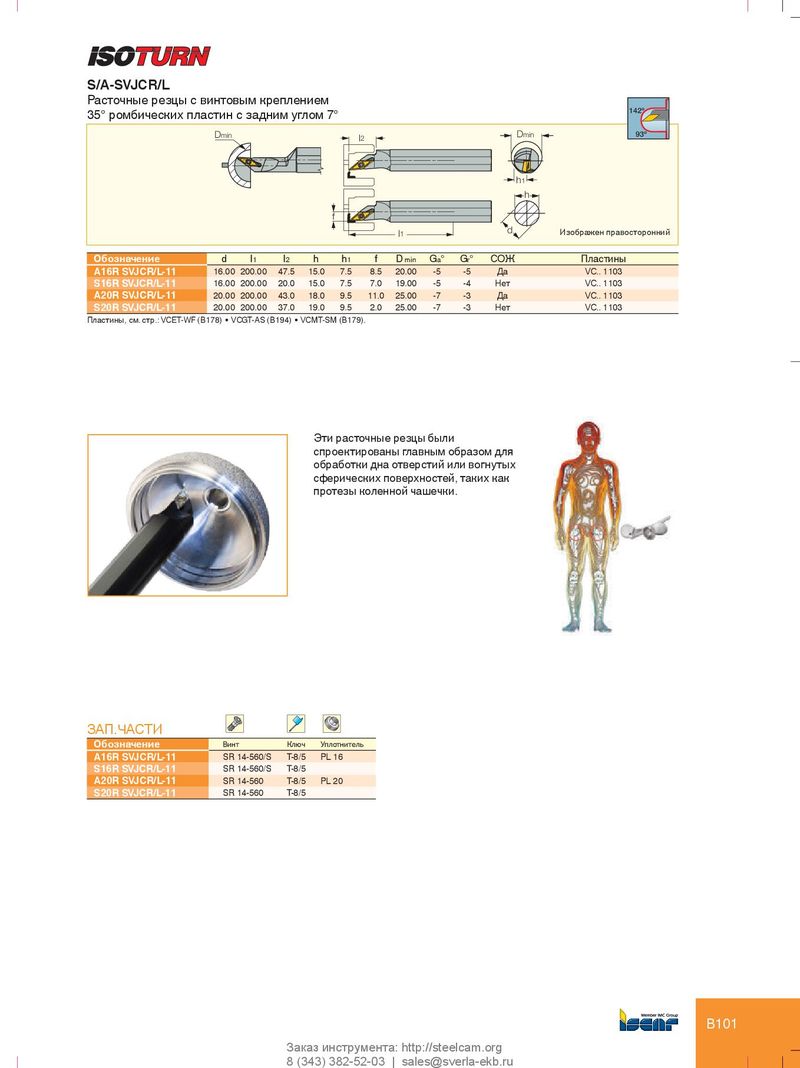

S/A-SVJCR/L

Расточные резцы с винтовым креплением

35° ромбических пластин с задним углом 7° 142º

Dmin l Dmin 93º

2

52∞ h 1 h f

ldИзображен правосторонний
1
Обозначениеdl1l2hh1fD minGa°Gr°СОЖПластины
A16R SVJCR/L-1116.00 200.00 47.515.07.58.520.00-5-5ДаVC.. 1103
S16R SVJCR/L-1116.00 200.00 20.015.07.57.019.00-5-4НетVC.. 1103
A20R SVJCR/L-1120.00 200.00 43.018.09.511.0 25.00-7-3ДаVC.. 1103
S20R SVJCR/L-1120.00 200.00 37.019.09.52.025.00-7-3НетVC.. 1103

Пластины, см. стр.: VCET-WF (B178) • VCGT-AS (B194) • VCMT-SM (B179).

Эти расточные резцы были

спроектированы главным образом для

обработки дна отверстий или вогнутых

сферических поверхностей, таких как

протезы коленной чашечки.

ЗАП.ЧАСТИ

ОбозначениеВинтКлючУплотнитель
A16R SVJCR/L-11SR 14-560/ST-8/5PL 16
S16R SVJCR/L-11SR 14-560/ST-8/5
A20R SVJCR/L-11SR 14-560T-8/5PL 20
S20R SVJCR/L-11SR 14-560T-8/5
