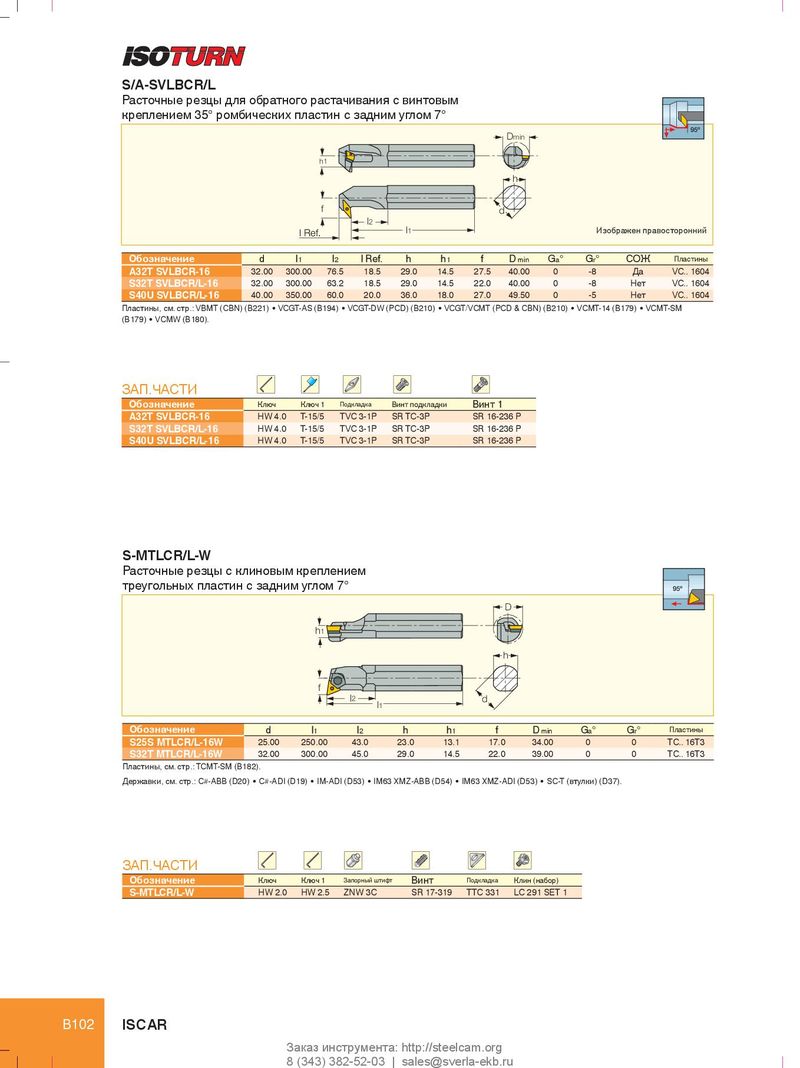

S/A-SVLBCR/L Расточные резцы для обратного растачивания с винтовым креплением 35° ромбических пластин с задним углом 7° 95º Dmin h1 h f d l 2 l Ref. l 1 Изображен правосторонний Обозначение d l 1 l 2 l Ref. h h 1 f D min G a ° G r ° СОЖ Пластины A32T SVLBCR-16 32.00 300.00 76.5 18.5 29.0 14.5 27.5 40.00 0 -8 Да VC.. 1604 S32T SVLBCR/L-16 32.00 300.00 63.2 18.5 29.0 14.5 22.0 40.00 0 -8 Нет VC.. 1604 S40U SVLBCR/L-16 40.00 350.00 60.0 20.0 36.0 18.0 27.0 49.50 0 -5 Нет VC.. 1604 Пластины, см. стр.: VBMT (CBN) (B221) • VCGT-AS (B194) • VCGT-DW (PCD) (B210) • VCGT/VCMT (PCD & CBN) (B210) • VCMT-14 (B179) • VCMT-SM (B179) • VCMW (B180). ЗАП.ЧАСТИ Обозначение Ключ Ключ 1 Подкладка Винт подкладки Винт 1 A32T SVLBCR-16 HW 4.0 T-15/5 TVC 3-1P SR TC-3P SR 16-236 P S32T SVLBCR/L-16 HW 4.0 T-15/5 TVC 3-1P SR TC-3P SR 16-236 P S40U SVLBCR/L-16 HW 4.0 T-15/5 TVC 3-1P SR TC-3P SR 16-236 P S-MTLCR/L-W Расточные резцы с клиновым креплением треугольных пластин с задним углом 7° 95º D h 1 h f l 2 d l 1 Обозначение d l 1 l 2 h h 1 f D min G a ° G r ° Пластины S25S MTLCR/L-16W 25.00 250.00 43.0 23.0 13.1 17.0 34.00 0 0 TC.. 16T3 S32T MTLCR/L-16W 32.00 300.00 45.0 29.0 14.5 22.0 39.00 0 0 TC.. 16T3 Пластины, см. стр.: TCMT-SM (B182). Державки, см. стр.: C#-ABB (D20) • C#-ADI (D19) • IM-ADI (D53) • IM63 XMZ-ABB (D54) • IM63 XMZ-ADI (D53) • SC-T (втулки) (D37). ЗАП.ЧАСТИ Обозначение Ключ Ключ 1 Запорный штифт Винт Подкладка Клин (набор) S-MTLCR/L-W HW 2.0 HW 2.5 ZNW 3C SR 17-319 TTC 331 LC 291 SET 1 B102 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
