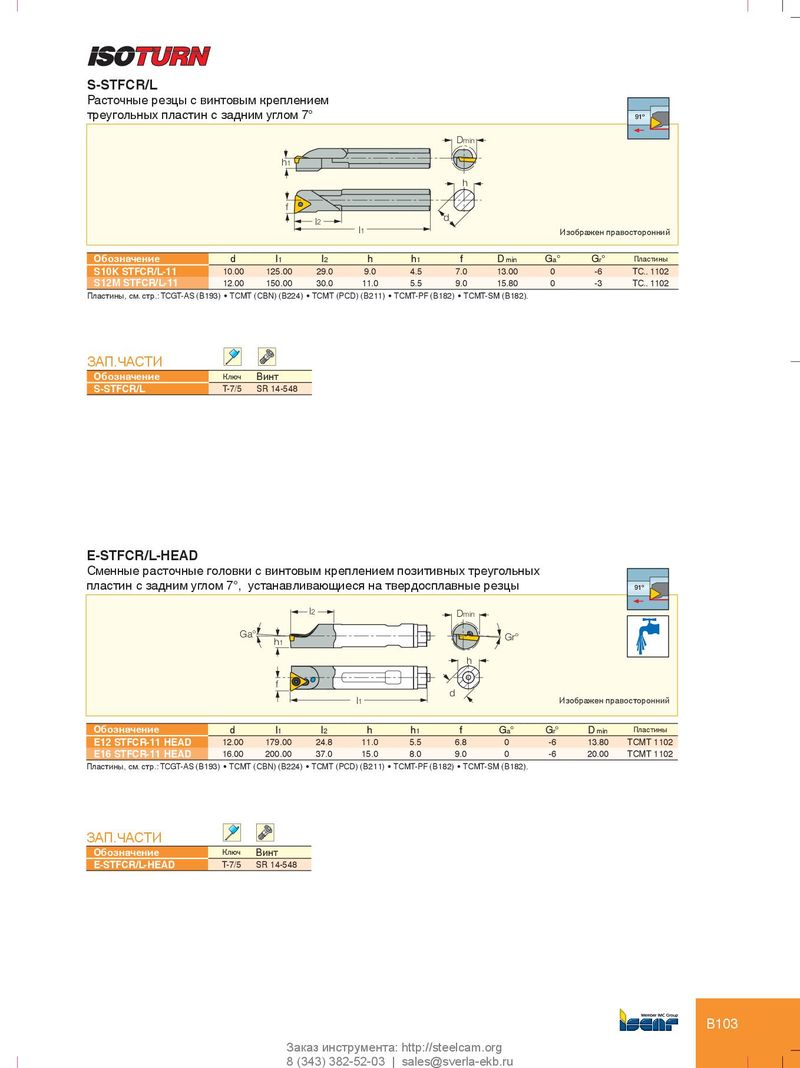

S-STFCR/L
Расточные резцы с винтовым креплением
треугольных пластин с задним углом 7°
91º
Dmin
h1
h
f
l d
2 l1 Изображен правосторонний
| Обозначение | d | l1 | l2 | h | h1 | f | D min | G a° | Gr° | Пластины |
| S10K STFCR/L-11 | 10.00 | 125.00 | 29.0 | 9.0 | 4.5 | 7.0 | 13.00 | 0 | -6 | TC.. 1102 |
| S12M STFCR/L-11 | 12.00 | 150.00 | 30.0 | 11.0 | 5.5 | 9.0 | 15.80 | 0 | -3 | TC.. 1102 |
Пластины, см. стр.: TCGT-AS (B193) • TCMT (CBN) (B224) • TCMT (PCD) (B211) • TCMT-PF (B182) • TCMT-SM (B182).
ЗАП.ЧАСТИ
| Обозначение | Ключ | Винт |
| S-STFCR/L | T-7/5 | SR 14-548 |
E-STFCR/L-HEAD
Сменные расточные головки с винтовым креплением позитивных треугольных
пластин с задним углом 7°, устанавливающиеся на твердосплавные резцы
91º
l2 D
min
Ga° Gr°
h1
h
f
d
l1 Изображен правосторонний
| Обозначение | d | l1 | l2 | h | h1 | f | Ga° | Gr° | D min | Пластины | |
| E12 STFCR-11 HEAD | 12.00 | 179.00 | 24.8 | 11.0 | 5.5 | 6.8 | 0 | -6 | 13.80 | TCMT 1102 | |
| E16 STFCR-11 HEAD | 16.00 | 200.00 | 37.0 | 15.0 | 8.0 | 9.0 | 0 | -6 | 20.00 | TCMT 1102 |
Пластины, см. стр.: TCGT-AS (B193) • TCMT (CBN) (B224) • TCMT (PCD) (B211) • TCMT-PF (B182) • TCMT-SM (B182).
ЗАП.ЧАСТИ
| Обозначение Ключ | Винт |
| E-STFCR/L-HEAD T-7/5 | SR 14-548 |
