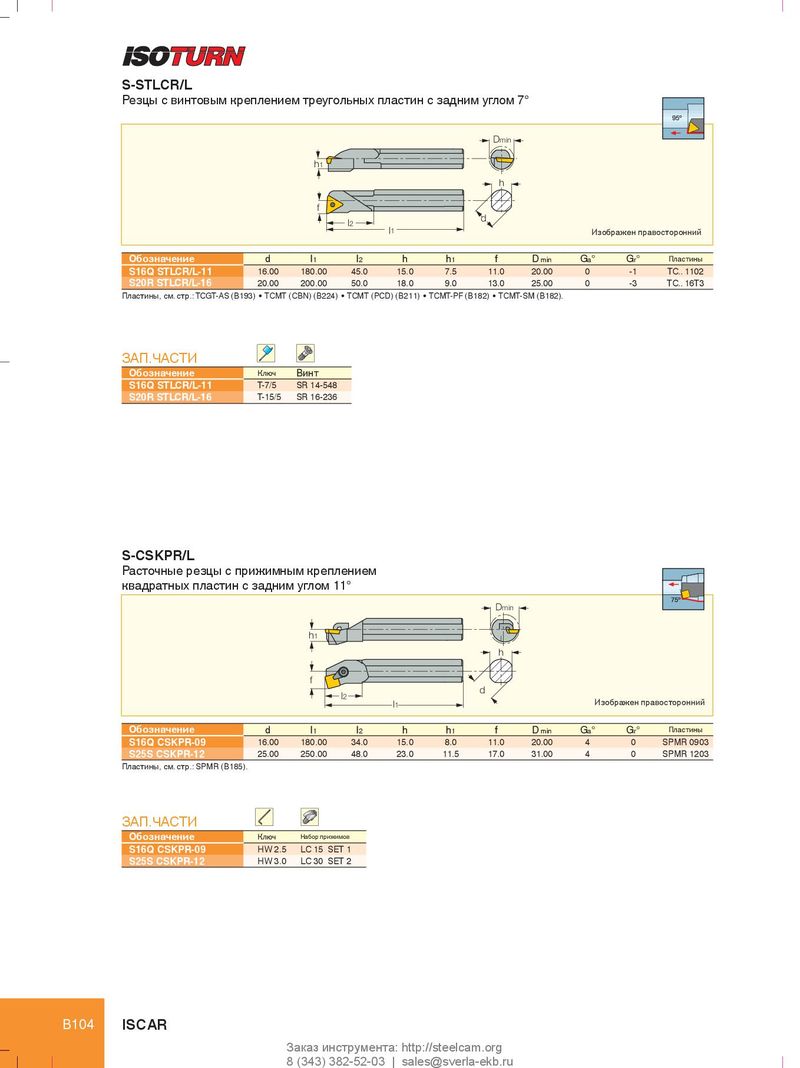

S-STLCR/L

Резцы с винтовым креплением треугольных пластин с задним углом 7°

95º

Dmin

h1

h

f

l d

2 l 1 Изображен правосторонний

Обозначениеdl1l2hh1fD minGa°Gr°Пластины
S16Q STLCR/L-1116.00180.0045.015.07.511.020.000-1TC.. 1102
S20R STLCR/L-1620.00200.0050.018.09.013.025.000-3TC.. 16T3

Пластины, см. стр.: TCGT-AS (B193) • TCMT (CBN) (B224) • TCMT (PCD) (B211) • TCMT-PF (B182) • TCMT-SM (B182).

ЗАП.ЧАСТИ

ОбозначениеКлючВинт
S16Q STLCR/L-11T-7/5SR 14-548
S20R STLCR/L-16T-15/5SR 16-236

S-CSKPR/L

Расточные резцы с прижимным креплением

квадратных пластин с задним углом 11°

h1

f

l2

Обозначениеdl1l2
S16Q CSKPR-0916.00180.0034.0
S25S CSKPR-1225.00250.0048.0

Пластины, см. стр.: SPMR (B185).

75º

Dmin

h

d

l Изображен правосторонний 1

hh1fD minGa°Gr°Пластины
15.08.011.020.0040SPMR 0903
23.011.517.031.0040SPMR 1203
ЗАП.ЧАСТИ
ОбозначениеКлючНабор прижимов
S16Q CSKPR-09HW 2.5LC 15SET 1
S25S CSKPR-12HW 3.0LC 30SET 2
