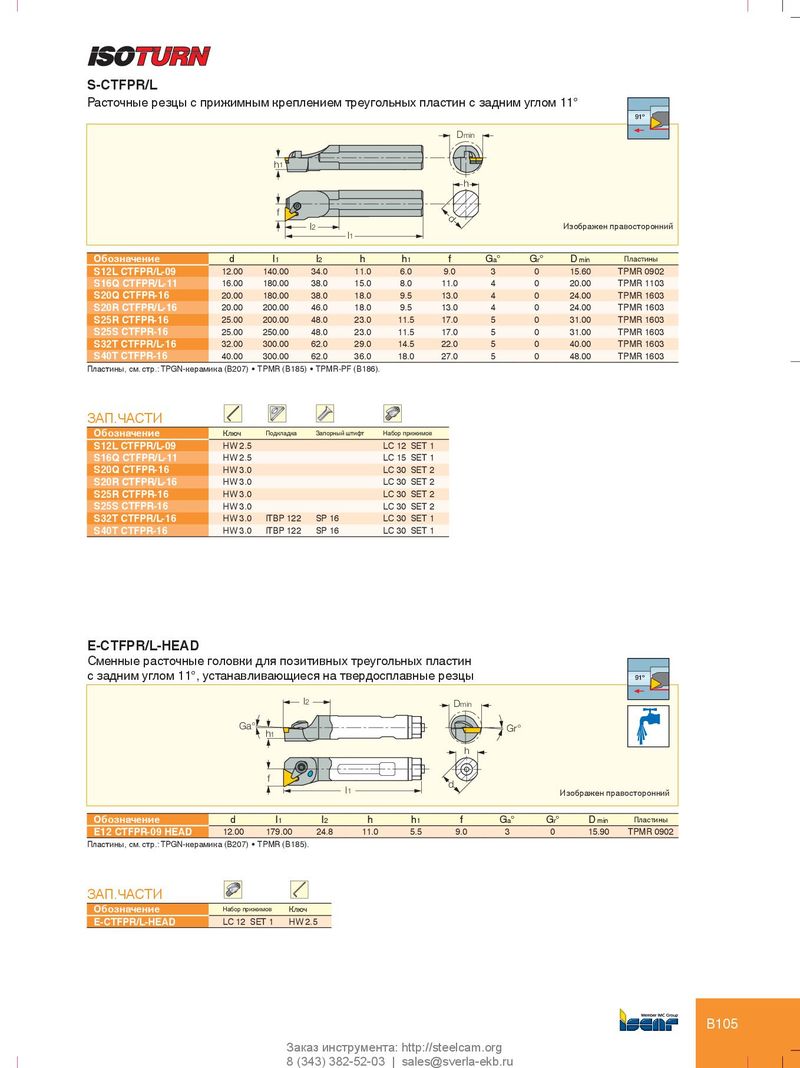

S-CTFPR/L
Расточные резцы с прижимным креплением треугольных пластин с задним углом 11°
91º
Dmin
h1
h
f d
l2 Изображен правосторонний
l1
| Обозначение | d | l1 | l2 | h | h1 | f | G a° | G r° | D min | Пластины |
| S12L CTFPR/L-09 | 12.00 | 140.00 | 34.0 | 11.0 | 6.0 | 9.0 | 3 | 0 | 15.60 | TPMR 0902 |
| S16Q CTFPR/L-11 | 16.00 | 180.00 | 38.0 | 15.0 | 8.0 | 11.0 | 4 | 0 | 20.00 | TPMR 1103 |
| S20Q CTFPR-16 | 20.00 | 180.00 | 38.0 | 18.0 | 9.5 | 13.0 | 4 | 0 | 24.00 | TPMR 1603 |
| S20R CTFPR/L-16 | 20.00 | 200.00 | 46.0 | 18.0 | 9.5 | 13.0 | 4 | 0 | 24.00 | TPMR 1603 |
| S25R CTFPR-16 | 25.00 | 200.00 | 48.0 | 23.0 | 11.5 | 17.0 | 5 | 0 | 31.00 | TPMR 1603 |
| S25S CTFPR-16 | 25.00 | 250.00 | 48.0 | 23.0 | 11.5 | 17.0 | 5 | 0 | 31.00 | TPMR 1603 |
| S32T CTFPR/L-16 | 32.00 | 300.00 | 62.0 | 29.0 | 14.5 | 22.0 | 5 | 0 | 40.00 | TPMR 1603 |
| S40T CTFPR-16 | 40.00 | 300.00 | 62.0 | 36.0 | 18.0 | 27.0 | 5 | 0 | 48.00 | TPMR 1603 |
Пластины, см. стр.: TPGN-керамика (B207) • TPMR (B185) • TPMR-PF (B186). ЗАП.ЧАСТИ
| Обозначение | Ключ | Подкладка | Запорный штифт | Набор пр | ижимов |
| S12L CTFPR/L-09 | HW 2.5 | LC 12 | SET 1 | ||
| S16Q CTFPR/L-11 | HW 2.5 | LC 15 | SET 1 | ||
| S20Q CTFPR-16 | HW 3.0 | LC 30 | SET 2 | ||
| S20R CTFPR/L-16 | HW 3.0 | LC 30 | SET 2 | ||
| S25R CTFPR-16 | HW 3.0 | LC 30 | SET 2 | ||
| S25S CTFPR-16 | HW 3.0 | LC 30 | SET 2 | ||
| S32T CTFPR/L-16 | HW 3.0 | ITBP 122 | SP 16 | LC 30 | SET 1 |
| S40T CTFPR-16 | HW 3.0 | ITBP 122 | SP 16 | LC 30 | SET 1 |
E-CTFPR/L-HEAD
Сменные расточные головки для позитивных треугольных пластин
с задним углом 11°, устанавливающиеся на твердосплавные резцы
91º
l2 D
min
Ga° Gr°
h1
h
f
d
l1 Изображен правосторонний
| Обозначение | d | l1 | l2 | h | h1 | f | Ga° | G r° | D min | Пластины | |
| E12 CTFPR-09 HEAD | 12.00 | 179.00 | 24.8 | 11.0 | 5.5 | 9.0 | 3 | 0 | 15.90 | TPMR 0902 | |
| Пластины, см. стр.: TPGN-керамика (B207) • TPMR (B185). | |||||||||||
| ЗАП.ЧАСТИ | |||||||||||
| Обозначение | Набор прижимов | Ключ | |||||||||
| E-CTFPR/L-HEAD | LC 12 SET 1 | HW 2.5 |
