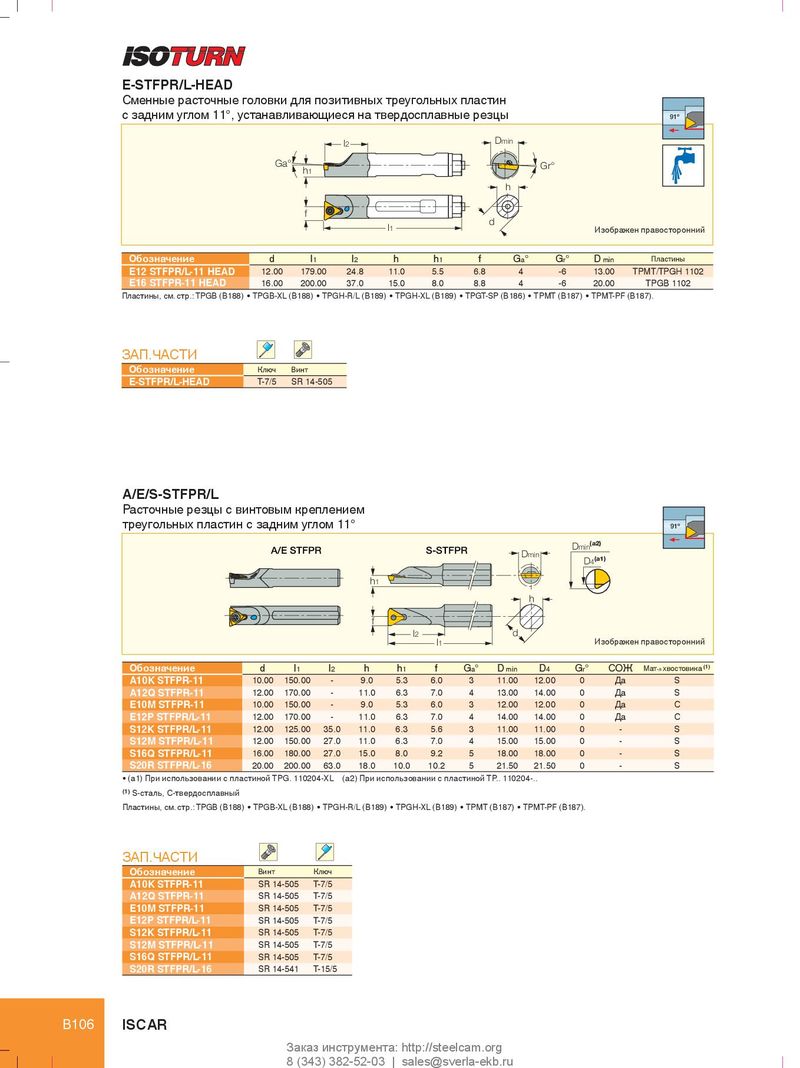

E-STFPR/L-HEAD
Сменные расточные головки для позитивных треугольных пластин
с задним углом 11°, устанавливающиеся на твердосплавные резцы
91º
l Dmin
2
Ga° Gr°
h1
h
f
d
l1 Изображен правосторонний
| Обозначение | d | l1 | l2 | h | h1 | f | G a° | Gr° | D min | Пластины | |
| E12 STFPR/L-11 HEAD | 12.00 | 179.00 | 24.8 | 11.0 | 5.5 | 6.8 | 4 | -6 | 13.00 | TPMT/TPGH 1102 | |
| E16 STFPR-11 HEAD | 16.00 | 200.00 | 37.0 | 15.0 | 8.0 | 8.8 | 4 | -6 | 20.00 | TPGB 1102 |
Пластины, см. стр.: TPGB (B188) TPGB-XL (B188) TPGH-R/L (B189) TPGH-XL (B189) TPGT-SP (B186) TPMT (B187) TPMT-PF (B187).
ЗАП.ЧАСТИ
| Обозначение | Ключ | Винт |
| E-STFPR/L-HEAD | T-7/5 | SR 14-505 |
A/E/S-STFPR/L
Расточные резцы с винтовым креплением
| треугольных пла | тин с зад A | им угл /E STFP | ом 1 R | h1 f | S-STF l1 l2 | PR | d | Dmin h | Dmin(a2) D4(a1) Изображен | 91º правосторонний | |
| Обозначение | d | l1 | l2 | h | h1 | f | Ga° | Dmin | D4 | Gr° СОЖ | Мат-лхвостовика (1) |
| A10K STFPR-11 | 10.00 | 150.00 | - | 9.0 | 5.3 | 6.0 | 3 | 11.00 | 12.00 | 0 Да | S |
| A12Q STFPR-11 | 12.00 | 170.00 | - | 11.0 | 6.3 | 7.0 | 4 | 13.00 | 14.00 | 0 Да | S |
| E10M STFPR-11 | 10.00 | 150.00 | - | 9.0 | 5.3 | 6.0 | 3 | 12.00 | 12.00 | 0 Да | C |
| E12P STFPR/L-11 | 12.00 | 170.00 | - | 11.0 | 6.3 | 7.0 | 4 | 14.00 | 14.00 | 0 Да | C |
| S12K STFPR/L-11 | 12.00 | 125.00 | 35.0 | 11.0 | 6.3 | 5.6 | 3 | 11.00 | 11.00 | 0 - | S |
| S12M STFPR/L-11 | 12.00 | 150.00 | 27.0 | 11.0 | 6.3 | 7.0 | 4 | 15.00 | 15.00 | 0 - | S |
| S16Q STFPR/L-11 | 16.00 | 180.00 | 27.0 | 15.0 | 8.0 | 9.2 | 5 | 18.00 | 18.00 | 0 - | S |
| S20R STFPR/L-16 | 20.00 | 200.00 | 63.0 | 18.0 | 10.0 | 10.2 | 5 | 21.50 | 21.50 | 0 - | S |
| • (a1) При использовании | с пластиной T | PG. 11020 | 4-XL (a | 2) При и | спользо | вании с пл | астиной | TP.. 1102 | 04-.. |
(1) S-сталь, C-твердосплавный Пластины, см. стр.: TPGB (B188) TPGB-XL (B188) TPGH-R/L (B189) TPGH-XL (B189) TPMT (B187) TPMT-PF (B187).
ЗАП.ЧАСТИ
| Обозначение | Винт | Ключ |
| A10K STFPR-11 | SR 14-505 | T-7/5 |
| A12Q STFPR-11 | SR 14-505 | T-7/5 |
| E10M STFPR-11 | SR 14-505 | T-7/5 |
| E12P STFPR/L-11 | SR 14-505 | T-7/5 |
| S12K STFPR/L-11 | SR 14-505 | T-7/5 |
| S12M STFPR/L-11 | SR 14-505 | T-7/5 |
| S16Q STFPR/L-11 | SR 14-505 | T-7/5 |
| S20R STFPR/L-16 | SR 14-541 | T-15/5 |
