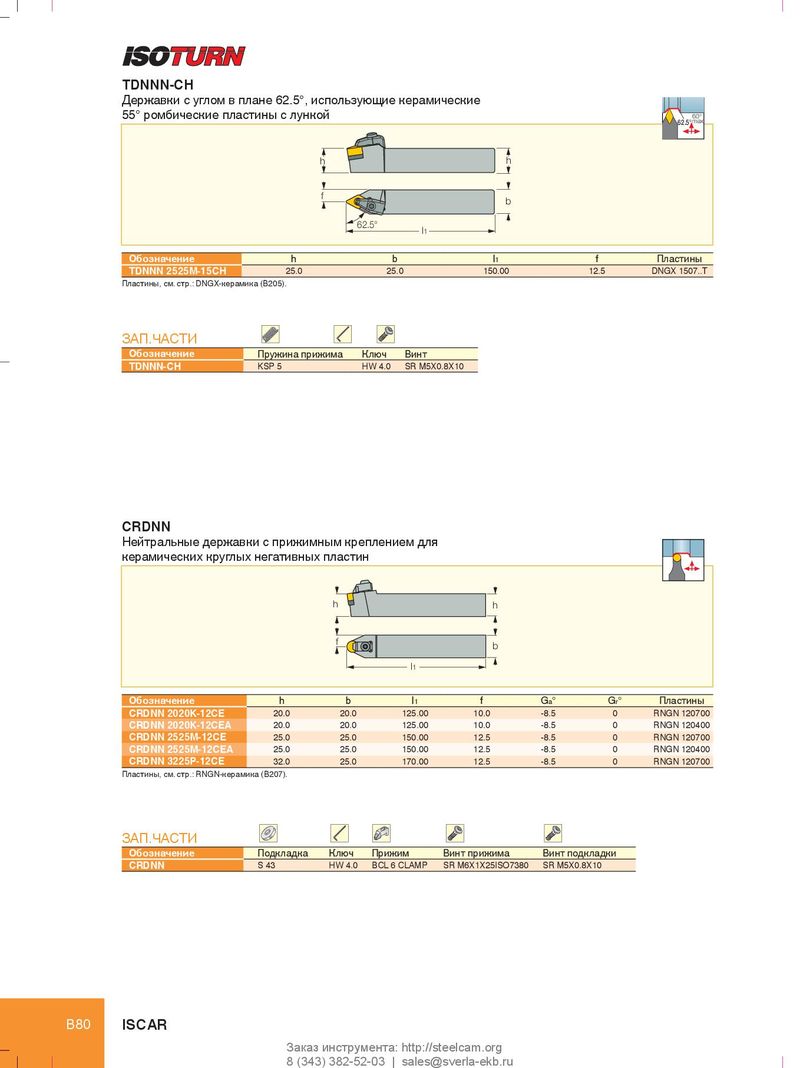

Каталог Iscar инструмент для токарной обработки - страница 87

Предыдущая страница Следующая страница

Навигация

TDNNN-CH

Державки с углом в плане 62.5°, использующие керамические

55° ромбические пластины с лункой

60° 62.5° max

h h

f b

62.5°

l1

Обозначениеhbl1fПластины
TDNNN 2525M-15CH25.025.0150.0012.5DNGX 1507..T

Пластины, см. стр.: DNGX-керамика (B205).

ЗАП.ЧАСТИ

ОбозначениеПружина прижимаКлючВинт
TDNNN-CHKSP 5HW 4.0SR M5X0.8X10

CRDNN

Нейтральные державки с прижимным креплением для

керамических круглых негативных пластин

h h

f b

l1

Обозначениеhbl1 fGa°Gr°Пластины
CRDNN 2020K-12CE20.020.0125.0010.0-8.50RNGN 120700
CRDNN 2020K-12CEA20.020.0125.0010.0-8.50RNGN 120400
CRDNN 2525M-12CE25.025.0150.0012.5-8.50RNGN 120700
CRDNN 2525M-12CEA25.025.0150.0012.5-8.50RNGN 120400
CRDNN 3225P-12CE32.025.0170.0012.5-8.50RNGN 120700

Пластины, см. стр.: RNGN-керамика (B207).

ЗАП.ЧАСТИ

ОбозначениеПодкладкаКлючПрижимВинт прижимаВинт подкладки
CRDNNS 43HW 4.0BCL 6 CLAMPSR M6X1X25ISO7380SR M5X0.8X10
