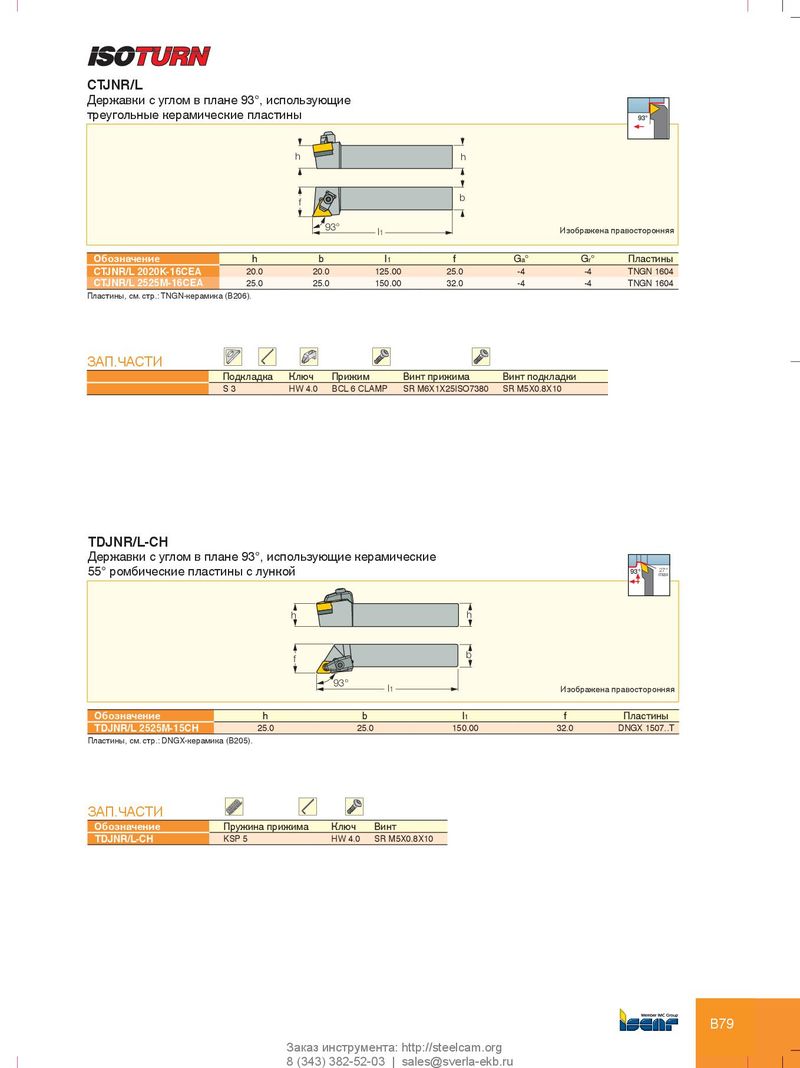

CTJNR/L

Державки с углом в плане 93°, использующие

треугольные керамические пластины

93°

h h

f b

93°lИзображена правосторонняя
1
Обозначениеhbl1fGa°Gr°Пластины
CTJNR/L 2020K-16CEA20.020.0125.0025.0-4-4TNGN 1604
CTJNR/L 2525M-16CEA25.025.0150.0032.0-4-4TNGN 1604

Пластины, см. стр.: TNGN-керамика (B206).

ЗАП.ЧАСТИ

ПодкладкаКлючПрижимВинт прижимаВинт подкладки
S 3HW 4.0BCL 6 CLAMPSR M6X1X25ISO7380SR M5X0.8X10

TDJNR/L-CH

Державки с углом в плане 93°, использующие керамические

55° ромбические пластины с лункой

93° 27° max

h h

f b 93° l1 Изображена правосторонняя

Обозначениеhbl1fПластины
TDJNR/L 2525M-15CH25.025.0150.0032.0DNGX 1507..T

Пластины, см. стр.: DNGX-керамика (B205).

ЗАП.ЧАСТИ

ОбозначениеПружина прижимаКлючВинт
TDJNR/L-CHKSP 5HW 4.0SR M5X0.8X10
