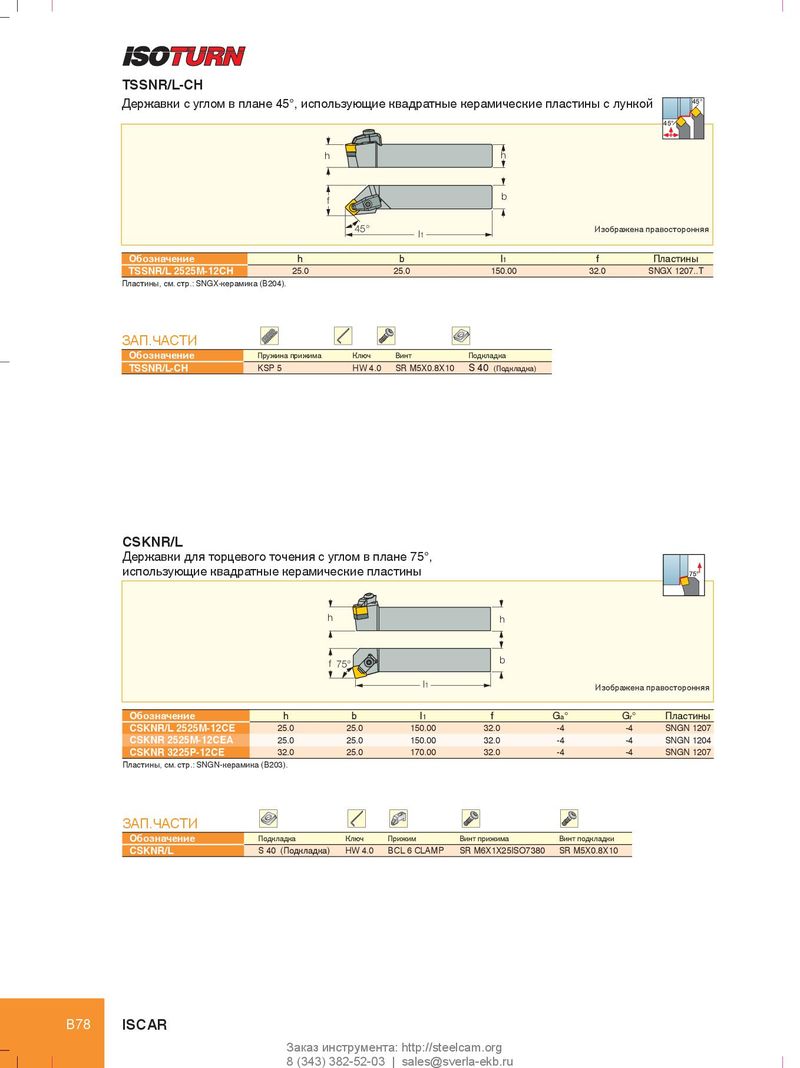

TSSNR/L-CH

Державки с углом в плане 45°, использующие квадратные керамические пластины с лункой 45° 45°

h h

f b

45°lИзображена правосторонняя
1
Обозначениеhbl1fПластины
TSSNR/L 2525M-12CH25.025.0150.0032.0SNGX 1207..T

Пластины, см. стр.: SNGX-керамика (B204).

ЗАП.ЧАСТИ

ОбозначениеПружина прижимаКлючВинтПодкладка
TSSNR/L-CHKSP 5HW 4.0SR M5X0.8X10S 40 (Подкладка)

CSKNR/L

Державки для торцевого точения с углом в плане 75°,

использующие квадратные керамические пластины

75°

h h

f 75°b
l1Изображена правосторонняя
Обозначениеhbl1fGa°Gr°Пластины
CSKNR/L 2525M-12CE25.025.0150.0032.0-4-4SNGN 1207
CSKNR 2525M-12CEA25.025.0150.0032.0-4-4SNGN 1204
CSKNR 3225P-12CE32.025.0170.0032.0-4-4SNGN 1207

Пластины, см. стр.: SNGN-керамика (B203).

ЗАП.ЧАСТИ

ОбозначениеПодкладкаКлючПрижимВинт прижимаВинт подкладки
CSKNR/LS 40 (Подкладка)HW 4.0BCL 6 CLAMPSR M6X1X25ISO7380SR M5X0.8X10
