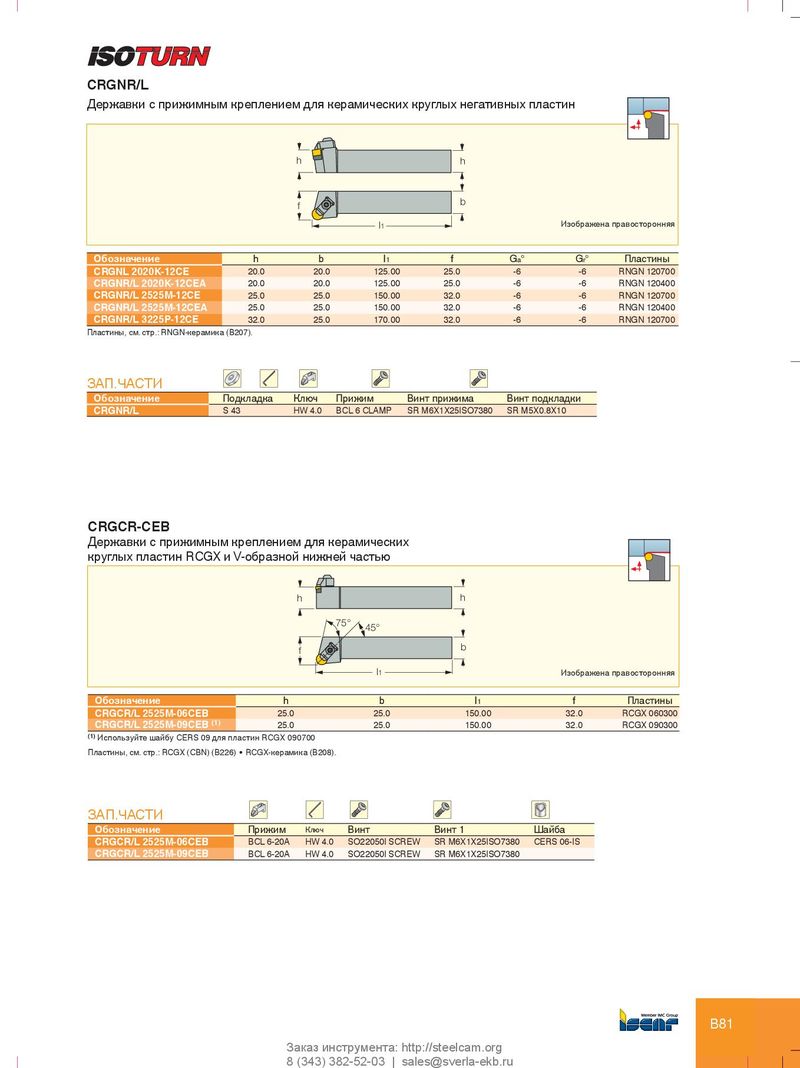

CRGNR/L

Державки с прижимным креплением для керамических круглых негативных пластин

h h

f b

l1 Изображена правосторонняя

Обозначениеhbl1fGa°G r°Пластины
CRGNL 2020K-12CE20.020.0125.0025.0-6-6RNGN 120700
CRGNR/L 2020K-12CEA20.020.0125.0025.0-6-6RNGN 120400
CRGNR/L 2525M-12CE25.025.0150.0032.0-6-6RNGN 120700
CRGNR/L 2525M-12CEA25.025.0150.0032.0-6-6RNGN 120400
CRGNR/L 3225P-12CE32.025.0170.0032.0-6-6RNGN 120700
Пластины, см. стр.: RNGN-керамика (B207).
ЗАП.ЧАСТИ
ОбозначениеПодкладкаКлючПрижимВинт прижимаВинт подкладки
CRGNR/LS 43HW 4.0BCL 6 CLAMPSR M6X1X25ISO7380SR M5X0.8X10

CRGCR-CEB

Державки с прижимным креплением для керамических

круглых пластин RCGX и V-образной нижней частью

h h

75° 45°

f b

l1 Изображена правосторонняя

Обозначениеhbl1fПластины
CRGCR/L 2525M-06CEB25.025.0150.0032.0RCGX 060300
CRGCR/L 2525M-09CEB (1)25.025.0150.0032.0RCGX 090300

(1) Используйте шайбу CERS 09 для пластин RCGX 090700 Пластины, см. стр.: RCGX (CBN) (B226) • RCGX-керамика (B208).

ЗАП.ЧАСТИ

ОбозначениеПрижимКлючВинтВинт 1Шайба
CRGCR/L 2525M-06CEBBCL 6-20AHW 4.0SO22050I SCREWSR M6X1X25ISO7380CERS 06-IS
CRGCR/L 2525M-09CEBBCL 6-20AHW 4.0SO22050I SCREWSR M6X1X25ISO7380
