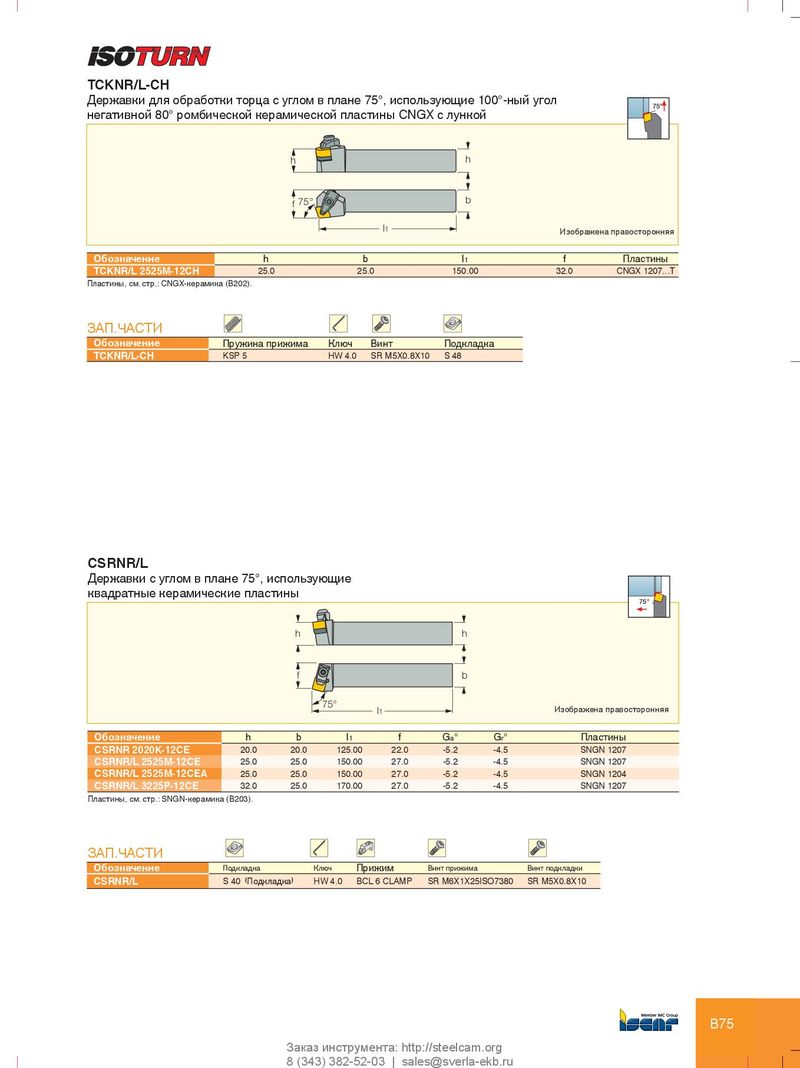

TCKNR/L-CH

Державки для обработки торца с углом в плане 75°, использующие 100°-ный угол

негативной 80° ромбической керамической пластины CNGX с лункой 75°

h h

f 75° b

l1 Изображена правосторонняя

Обозначениеhbl1 fПластины
TCKNR/L 2525M-12CH25.025.0150.0032.0CNGX 1207...T
Пластины, см. стр.: CNGX-керамика (B202).
ЗАП.ЧАСТИ
ОбозначениеПружина прижимаКлючВинтПодкладка
TCKNR/L-CHKSP 5HW 4.0SR M5X0.8X10S 48

CSRNR/L

Державки с углом в плане 75°, использующие

квадратные керамические пластины

75°

h h

f b

75°

l1 Изображена правосторонняя

Обозначениеhbl1fGa°G r°Пластины
CSRNR 2020K-12CE20.020.0125.0022.0-5.2-4.5SNGN 1207
CSRNR/L 2525M-12CE25.025.0150.0027.0-5.2-4.5SNGN 1207
CSRNR/L 2525M-12CEA25.025.0150.0027.0-5.2-4.5SNGN 1204
CSRNR/L 3225P-12CE32.025.0170.0027.0-5.2-4.5SNGN 1207

Пластины, см. стр.: SNGN-керамика (B203).

ЗАП.ЧАСТИ

ОбозначениеПодкладкаКлючПрижимВинт прижимаВинт подкладки
CSRNR/LS 40 (Подкладка)HW 4.0BCL 6 CLAMPSR M6X1X25ISO7380SR M5X0.8X10
