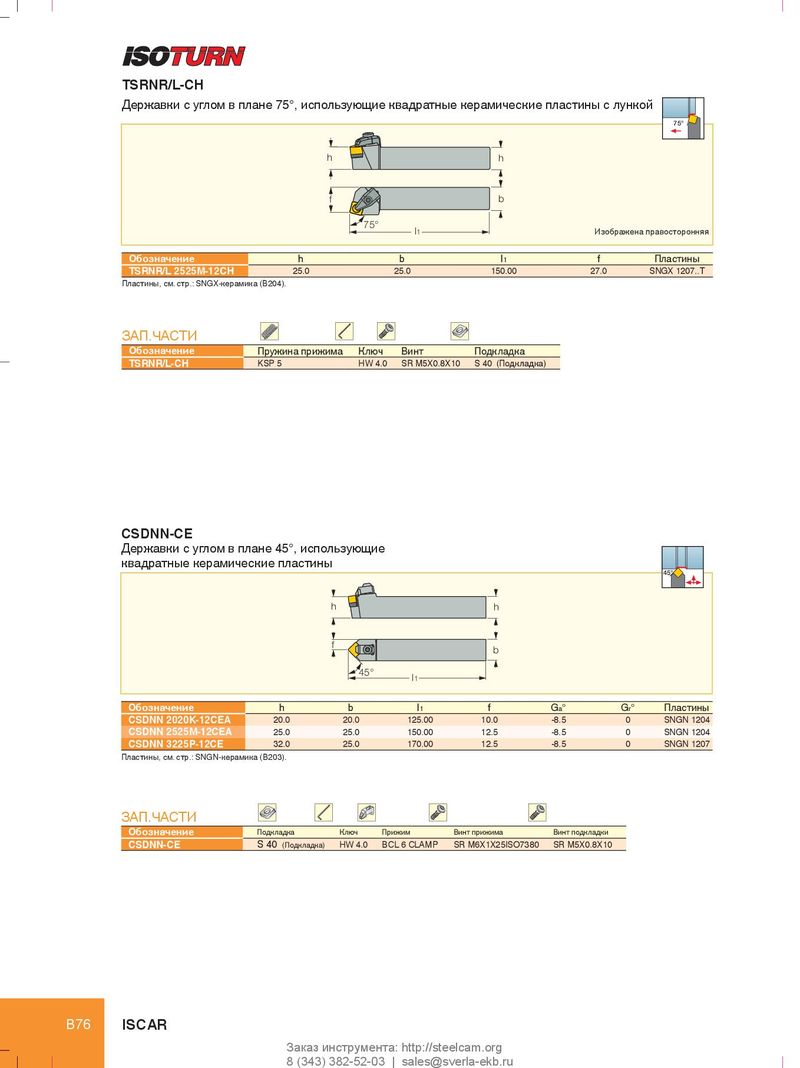

TSRNR/L-CH
Державки с углом в плане 75°, использующие квадратные керамические пластины с лункой
75°
h h
f b 75° l1 Изображена правосторонняя
| Обозначение | h | b | l1 | f | Пластины |
| TSRNR/L 2525M-12CH | 25.0 | 25.0 | 150.00 | 27.0 | SNGX 1207..T |
Пластины, см. стр.: SNGX-керамика (B204).
ЗАП.ЧАСТИ
| Обозначение | Пружина прижима | Ключ | Винт | Подкладка |
| TSRNR/L-CH | KSP 5 | HW 4.0 | SR M5X0.8X10 | S 40 (Подкладка) |
CSDNN-CE
Державки с углом в плане 45°, использующие
квадратные керамические пластины
45°
h h
f b 45° l 1
| Обозначение | h | b | l1 | f | G a° | Gr° | Пластины | |
| CSDNN 2020K-12CEA | 20.0 | 20.0 | 125.00 | 10.0 | -8.5 | 0 | SNGN 1204 | |
| CSDNN 2525M-12CEA | 25.0 | 25.0 | 150.00 | 12.5 | -8.5 | 0 | SNGN 1204 | |
| CSDNN 3225P-12CE | 32.0 | 25.0 | 170.00 | 12.5 | -8.5 | 0 | SNGN 1207 |
Пластины, см. стр.: SNGN-керамика (B203).
ЗАП.ЧАСТИ
| Обозначение | Подкладка | Ключ | Прижим | Винт прижима | Винт подкладки |
| CSDNN-CE | S 40 (Подкладка) | HW 4.0 | BCL 6 CLAMP | SR M6X1X25ISO7380 | SR M5X0.8X10 |
