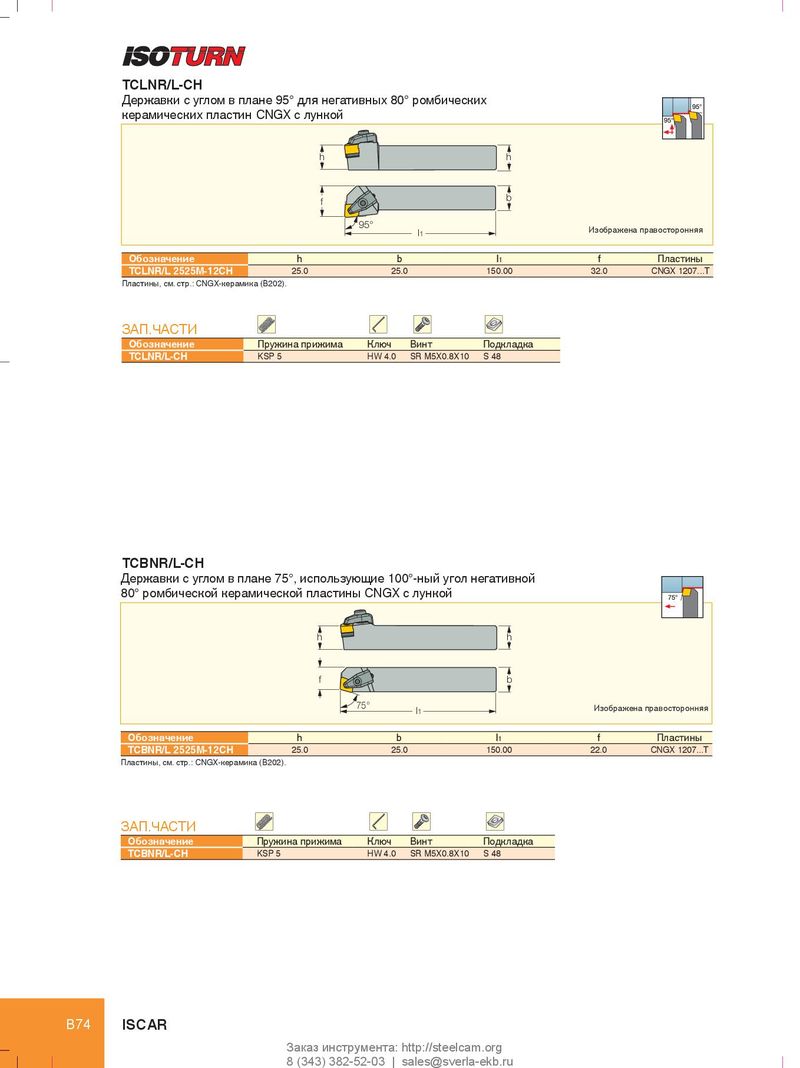

TCLNR/L-CH

Державки с углом в плане 95° для негативных 80° ромбических

керамических пластин CNGX с лункой 95° 95°

h h

f b 95° l Изображена правосторонняя 1

Обозначениеhbl1 fПластины
TCLNR/L 2525M-12CH25.025.0150.0032.0CNGX 1207...T
Пластины, см. стр.: CNGX-керамика (B202).
ЗАП.ЧАСТИ
ОбозначениеПружина прижимаКлючВинтПодкладка
TCLNR/L-CHKSP 5HW 4.0SR M5X0.8X10S 48

TCBNR/L-CH

Державки с углом в плане 75°, использующие 100°-ный угол негативной

80° ромбической керамической пластины CNGX с лункой

75°

h h

f b

75°lИзображена правосторонняя
1
Обозначениеhbl1fПластины
TCBNR/L 2525M-12CH25.025.0150.0022.0CNGX 1207...T

Пластины, см. стр.: CNGX-керамика (B202).

ЗАП.ЧАСТИ

ОбозначениеПружина прижимаКлючВинтПодкладка
TCBNR/L-CHKSP 5HW 4.0SR M5X0.8X10S 48
