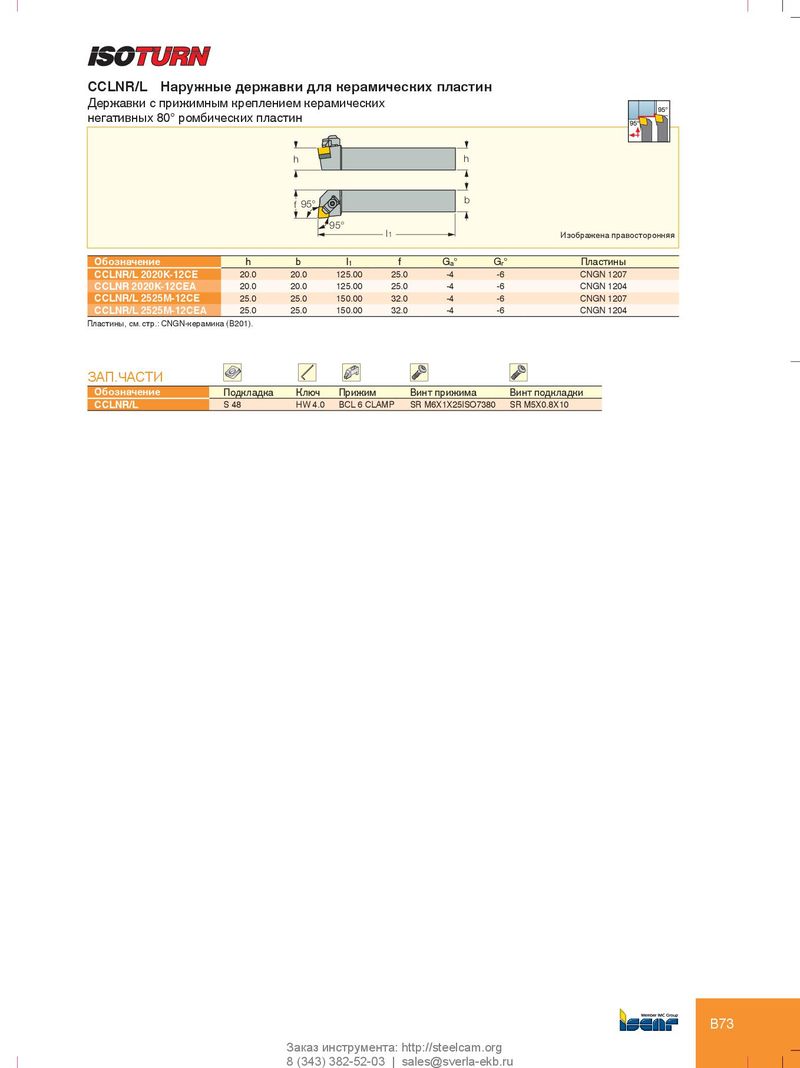

CCLNR/L Наружные державки для керамических пластин

Державки с прижимным креплением керамических

негативных 80° ромбических пластин 95° 95°

h h

f 95° b

95°

l1 Изображена правосторонняя

Обозначениеhbl1fGa°G r°Пластины
CCLNR/L 2020K-12CE20.020.0125.0025.0-4-6CNGN 1207
CCLNR 2020K-12CEA20.020.0125.0025.0-4-6CNGN 1204
CCLNR/L 2525M-12CE25.025.0150.0032.0-4-6CNGN 1207
CCLNR/L 2525M-12CEA25.025.0150.0032.0-4-6CNGN 1204

Пластины, см. стр.: CNGN-керамика (B201).

ЗАП.ЧАСТИ

ОбозначениеПодкладкаКлючПрижимВинт прижимаВинт подкладки
CCLNR/LS 48HW 4.0BCL 6 CLAMPSR M6X1X25ISO7380SR M5X0.8X10
