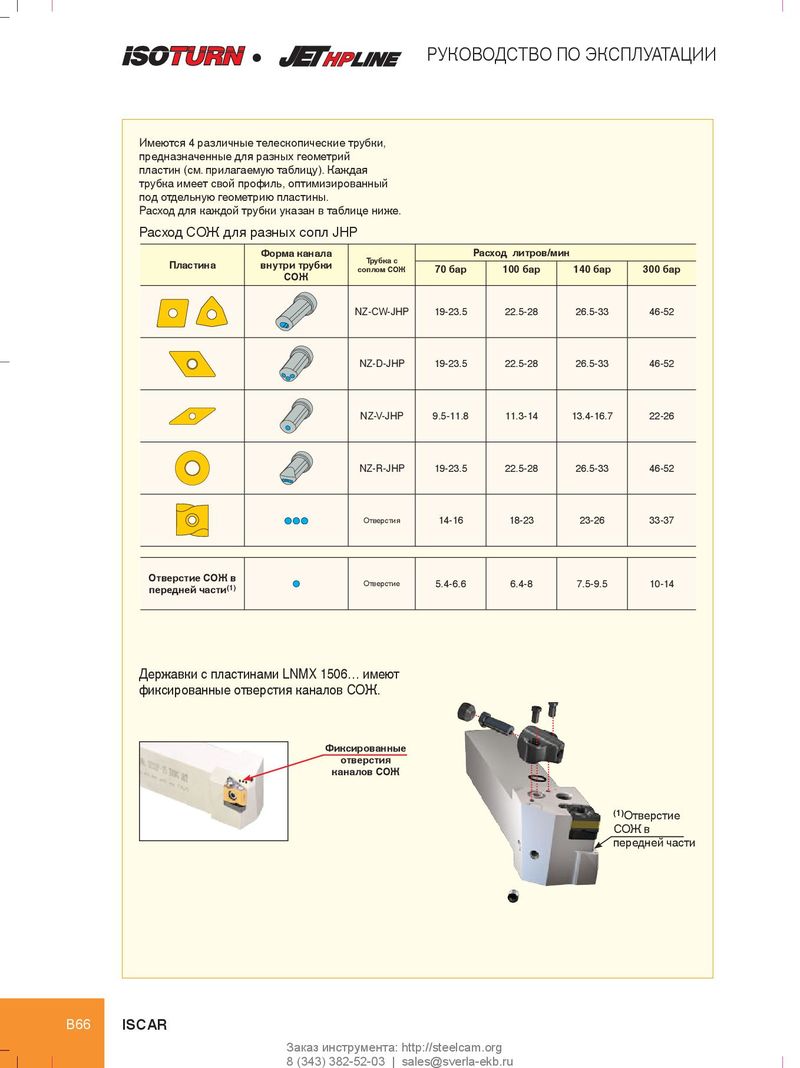

Имеются 4 различные телескопические трубки, предназначенные для разных геометрий пластин (см. прилагаемую таблицу). Каждая трубка имеет свой профиль, оптимизированный под отдельную геометрию пластины. Расход для каждой трубки указан в таблице ниже.
Расход СОЖ для разных сопл JHP
| П | Форма канала б | Трубка с | Ра | сход литров/м | ин | |
| ластина | внутри труки СОЖ | соплом СОЖ | 70 бар | 100 бар | 140 бар | 300 бар |
| NZ-CW-JHP | 19-23.5 | 22.5-28 | 26.5-33 | 46-52 | ||
| NZ-D-JHP | 19-23.5 | 22.5-28 | 26.5-33 | 46-52 | ||
| NZ-V-JHP | 9.5-11.8 | 11.3-14 | 13.4-16.7 | 22-26 | ||
| NZ-R-JHP | 19-23.5 | 22.5-28 | 26.5-33 | 46-52 | ||
| Отверстия | 14-16 | 18-23 | 23-26 | 33-37 | ||
| Отверстие СОЖ в передней части(1) | Отверстие | 5.4-6.6 | 6.4-8 | 7.5-9.5 | 10-14 |
Державки с пластинами LNMX 1506… имеют
фиксированные отверстия каналов СОЖ.
Фиксированные отверстия каналов СОЖ
(1)Отверстие СОЖ в передней части
