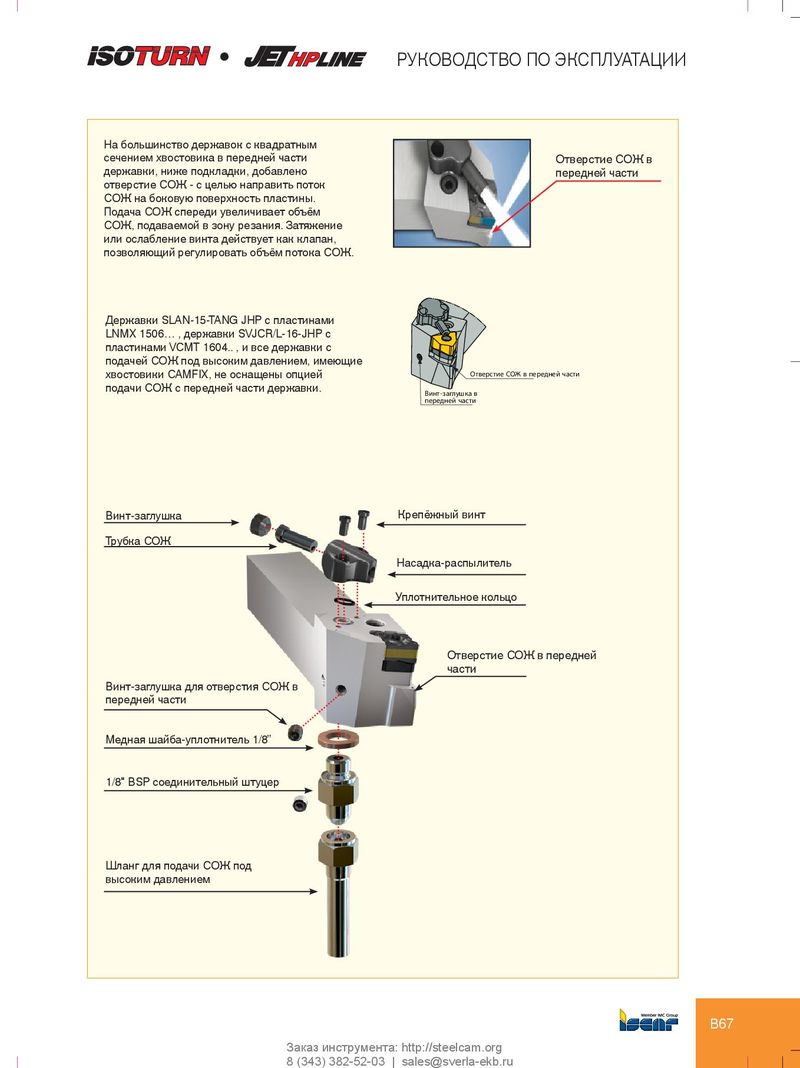

• РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ На большинство державок с квадратным сечением хвостовика в передней части Отверстие СОЖ в державки, ниже подкладки, добавлено передней части отверстие СОЖ - с целью направить поток СОЖ на боковую поверхность пластины. Подача СОЖ спереди увеличивает объём СОЖ, подаваемой в зону резания. Затяжение или ослабление винта действует как клапан, позволяющий регулировать объём потока СОЖ. Державки SLAN-15-TANG JHP с пластинами LNMX 1506… , державки SVJCR/L-16-JHP с пластинами VCMT 1604.. , и все державки с подачей СОЖ под высоким давлением, имеющие хвостовики CAMFIX, не оснащены опцией Отверстие СОЖ в передней части подачи СОЖ с передней части державки. Винт-заглушка в передней части Винт-заглушка Крепёжный винт Трубка СОЖ Насадка-распылитель Уплотнительное кольцо Отверстие СОЖ в передней части Винт-заглушка для отверстия СОЖ в передней части Медная шайба-уплотнитель 1/8” 1/8" BSP соединительный штуцер Шланг для подачи СОЖ под высоким давлением B67 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
