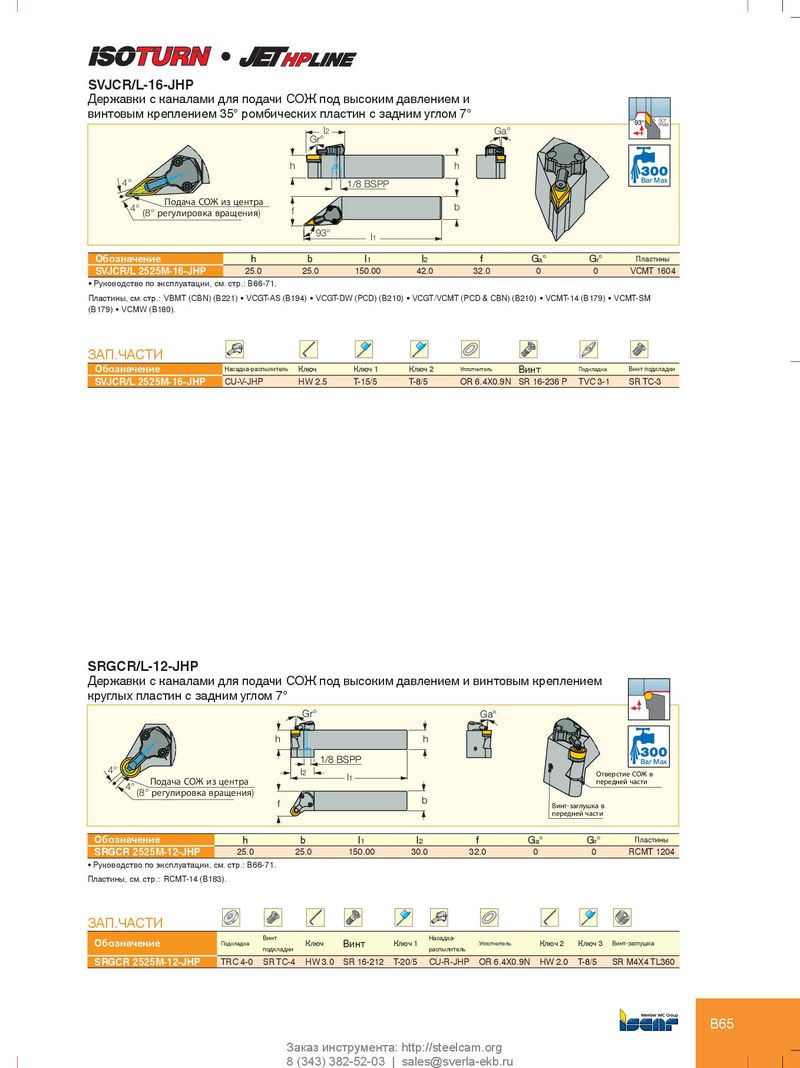

l SVJCR/L-16-JHP Державки с каналами для подачи СОЖ под высоким давлением и винтовым креплением 35° ромбических пластин с задним углом 7° 93° 50° max l2 Ga° Gr° h h 4° Bar Max 1/8 BSPP Подача СОЖ из центра 4° b (8° регулировка вращения) f 93° l1 Обозначение h b l 1 l 2 f G a ° G r ° Пластины SVJCR/L 2525M-16-JHP 25.0 25.0 150.00 42.0 32.0 0 0 VCMT 1604 • Руководство по эксплуатации, см. стр.: B66-71. Пластины, см. стр.: VBMT (CBN) (B221) • VCGT-AS (B194) • VCGT-DW (PCD) (B210) • VCGT/VCMT (PCD & CBN) (B210) • VCMT-14 (B179) • VCMT-SM (B179) • VCMW (B180). ЗАП.ЧАСТИ Обозначение Насадка-распылитель Ключ Ключ 1 Ключ 2 Уплотнитель Винт Подкладка Винт подкладки SVJCR/L 2525M-16-JHP CU-V-JHP HW 2.5 T-15/5 T-8/5 OR 6.4X0.9N SR 16-236 P TVC 3-1 SR TC-3 SRGCR/L-12-JHP Державки с каналами для подачи СОЖ под высоким давлением и винтовым креплением круглых пластин с задним углом 7° Gr° Ga° h h 1/8 BSPP Bar Max 4° l2 Отверстие СОЖ в l1 Подача СОЖ из центра передней части 4° (8° регулировка вращения) b f Винт-заглушка в передней части Обозначение h b l 1 l 2 f G a ° G r ° Пластины SRGCR 2525M-12-JHP 25.0 25.0 150.00 30.0 32.0 0 0 RCMT 1204 • Руководство по эксплуатации, см. стр.: B66-71. Пластины, см. стр.: RCMT-14 (B183). ЗАП.ЧАСТИ Винт Насадка- Обозначение Подкладка Ключ Винт Ключ 1 Уплотнитель Ключ 2 Ключ 3 Винт-заглушка подкладки распылитель SRGCR 2525M-12-JHP TRC 4-0 SR TC-4 HW 3.0 SR 16-212 T-20/5 CU-R-JHP OR 6.4X0.9N HW 2.0 T-8/5 SR M4X4 TL360 B65 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
