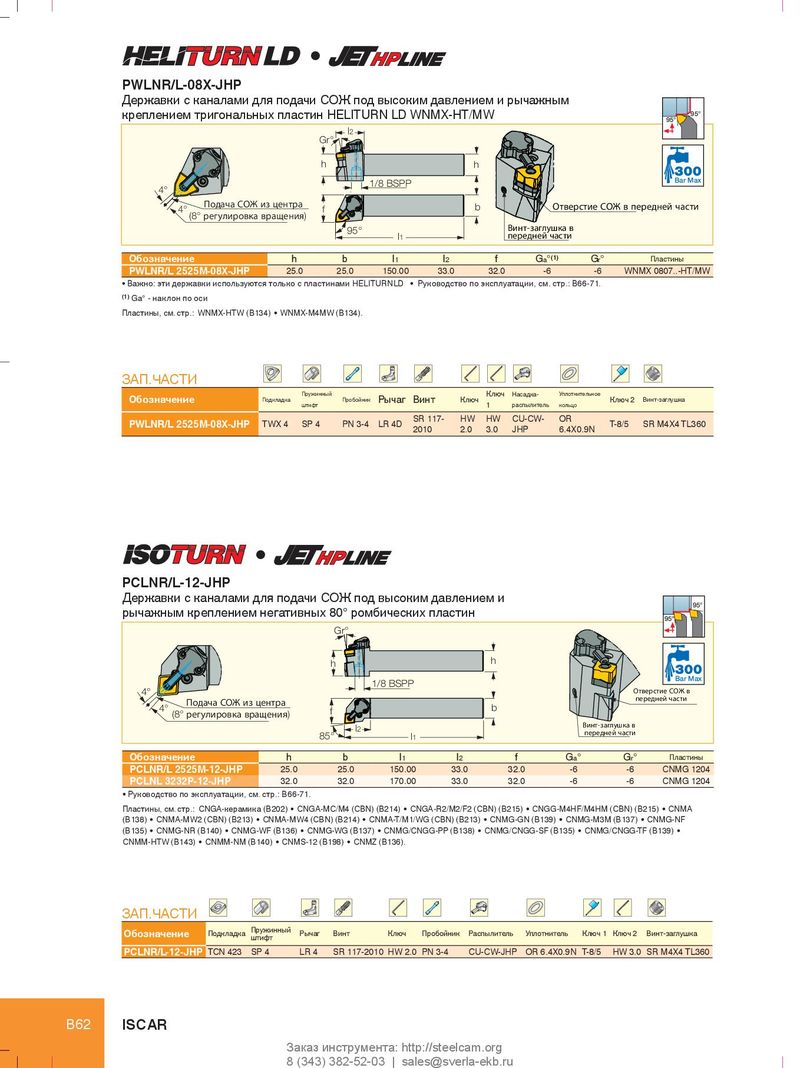

Каталог Iscar инструмент для токарной обработки - страница 69
Навигация
Каталог Iscar токарный инструмент
Каталог Iscar дисковые фрезы и фрезерные пластины 2022
Руководство Iscar режущий инструмент в производстве штампов и пресс-форм
Каталог Iscar сверла ружейные и для глубокого сверления 2022
Каталог Iscar державки и пластины для нарезания резьбы 2022
Каталог Iscar монолитные фрезы 2022
PWLNR/L-08X-JHP
Державки с каналами для подачи СОЖ под высоким давлением и рычажным
креплением тригональных пластин HELITURN LD WNMX-HT/MW
95° 95°
l2
Gr°
h h
1/8 BSPP Bar Max
4°
| 4° | Подача СОЖ из центра | f | b | Отверстие СОЖ в передней части | ||||
| (8° регулировка вращения) | ||||||||
| 95° | Винт-заглушка в | |||||||
| l1 | передней части |
| Обозначение | h | b | l1 | l2 | f | G a°(1) | Gr° | Пластины | ||
| PWLNR/L 2525M-08X-JHP | 25.0 | 25.0 | 150.00 | 33.0 | 32.0 | -6 | -6 | WNMX 0807..-HT/MW |
- Важно: эти державки используются только с пластинами HELITURNLD
- Руководство по эксплуатации, см. стр.: B66-71.
(1) Ga° - наклон по оси Пластины, см. стр.: WNMX-HTW (B134) WNMX-M4MW (B134).
| ЗАП.ЧАСТИ | |||||||||||
| Обозначение | Подкладка | Пружинный штифт | Пробойник | Рычаг | Винт | Ключ | Ключ 1 | Насадка- распылитель | Уплотнительное кольцо | Ключ 2 | Винт-заглушка |
| PWLNR/L 2525M-08X-JHP | TWX 4 | SP 4 | PN 3-4 | LR 4D | SR 117- 2010 | HW 2.0 | HW 3.0 | CU-CW- JHP | OR 6.4X0.9N | T-8/5 | SR M4X4 TL360 |
l
PCLNR/L-12-JHP
Державки с каналами для подачи СОЖ под высоким давлением и
рычажным креплением негативных 80° ромбических пластин 95° 95°
Gr°
h h
1/8 BSPP Bar Max 4° Отверстие СОЖ в Подача СОЖ из центра передней части
| 4° | f | b | |||
| (8° регулировка вращения) | |||||
| l | Винт-заглушка в |
| 85° | 2 | передней части | |
| l1 |
| Обозначение | h | b | l1 | l2 | f | G a° | Gr° | Пластины | |
| PCLNR/L 2525M-12-JHP | 25.0 | 25.0 | 150.00 | 33.0 | 32.0 | -6 | -6 | CNMG 1204 | |
| PCLNL 3232P-12-JHP | 32.0 | 32.0 | 170.00 | 33.0 | 32.0 | -6 | -6 | CNMG 1204 |
- Руководство по эксплуатации, см. стр.: B66-71.
Пластины, см. стр.: CNGA-керамика (B202) CNGA-MC/M4 (CBN) (B214) CNGA-R2/M2/F2 (CBN) (B215) CNGG-M4HF/M4HM (CBN) (B215) CNMA (B138) CNMA-MW2 (CBN) (B213) CNMA-MW4 (CBN) (B214) CNMA-T/M1/WG (CBN) (B213) CNMG-GN (B139) CNMG-M3M (B137) CNMG-NF (B135) CNMG-NR (B140) CNMG-WF (B136) CNMG-WG (B137) CNMG/CNGG-PP (B138) CNMG/CNGG-SF (B135) CNMG/CNGG-TF (B139) CNMM-HTW (B143) CNMM-NM (B140) CNMS-12 (B198) CNMZ (B136).
| ЗАП.ЧАСТИ | |||||||||
| Обозначение | Подкладка Пружинный штифт | Рычаг | Винт Ключ | Пробойник | Распылитель | Уплотнитель | Ключ 1 | Ключ 2 | Винт-заглушка |
| PCLNR/L-12-JHP | TCN 423 SP 4 | LR 4 | SR 117-2010 HW 2.0 | PN 3-4 | CU-CW-JHP | OR 6.4X0.9N | T-8/5 | HW 3.0 | SR M4X4 TL360 |
