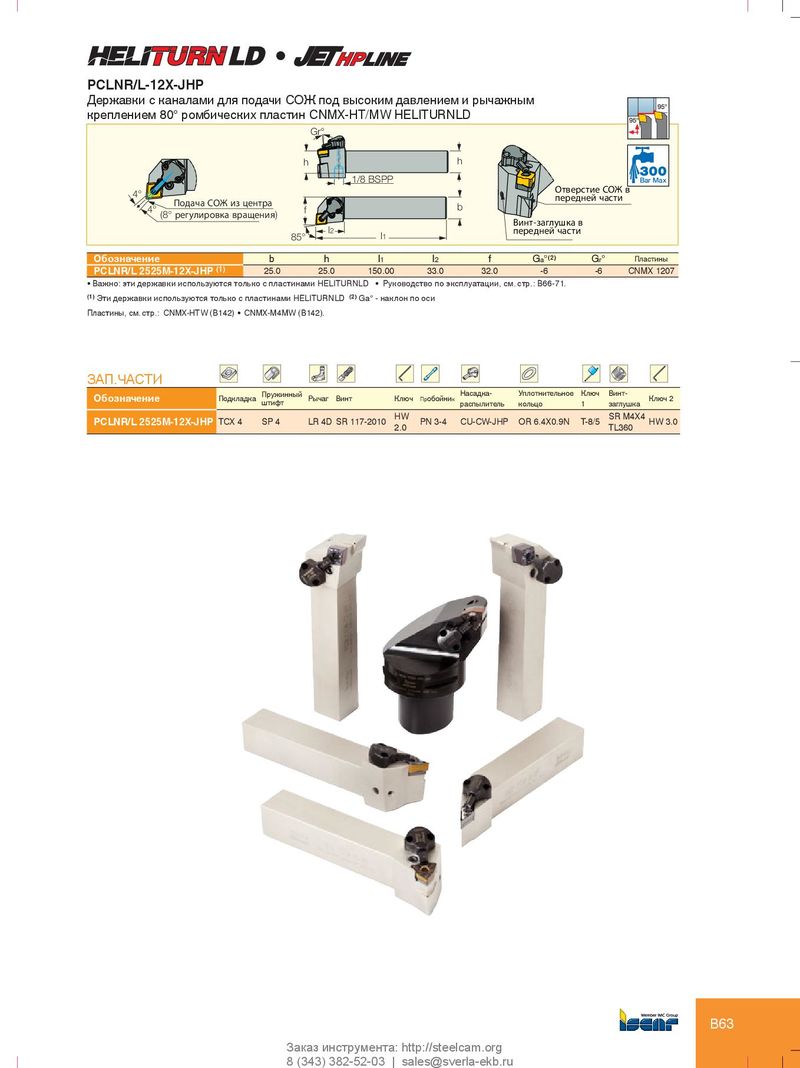

PCLNR/L-12X-JHP
Державки с каналами для подачи СОЖ под высоким давлением и рычажным
креплением 80° ромбических пластин CNMX-HT/MW HELITURNLD 95° 95° Gr° h h 1/8 BSPP Bar Max 4° Отверстие СОЖ в Подача СОЖ из центра передней части
| 4° | f | b | |||||
| (8° регулировка вращения) | |||||||
| Винт-заглушка в | |||||||
| l2 | передней части | ||||||
| 85° | l1 |
| Обозначение | b | h | l1 | l2 | f | Ga°(2) | Gr° | Пластины | |
| PCLNR/L 2525M-12X-JHP (1) | 25.0 | 25.0 | 150.00 | 33.0 | 32.0 | -6 | -6 | CNMX 1207 |
- Важно: эти державки используются только с пластинами HELITURNLD
- Руководство по эксплуатации, см. стр.: B66-71.
(1) Эти державки используются только с пластинами HELITURNLD (2) Ga° - наклон по оси Пластины, см. стр.: CNMX-HTW (B142) CNMX-M4MW (B142).
ЗАП.ЧАСТИ
| Обозначение Подкладка | Пружинный штифт | Рычаг Винт | Ключ | Пробойник | Насадка- распылитель | Уплотнительное кольцо | Ключ 1 | Винт- заглушка | Ключ 2 |
| PCLNR/L 2525M-12X-JHP TCX 4 | SP 4 | LR 4D SR 117-2010 | HW 2.0 | PN 3-4 | CU-CW-JHP | OR 6.4X0.9N | T-8/5 | SR M4X4 TL360 | HW 3.0 |
