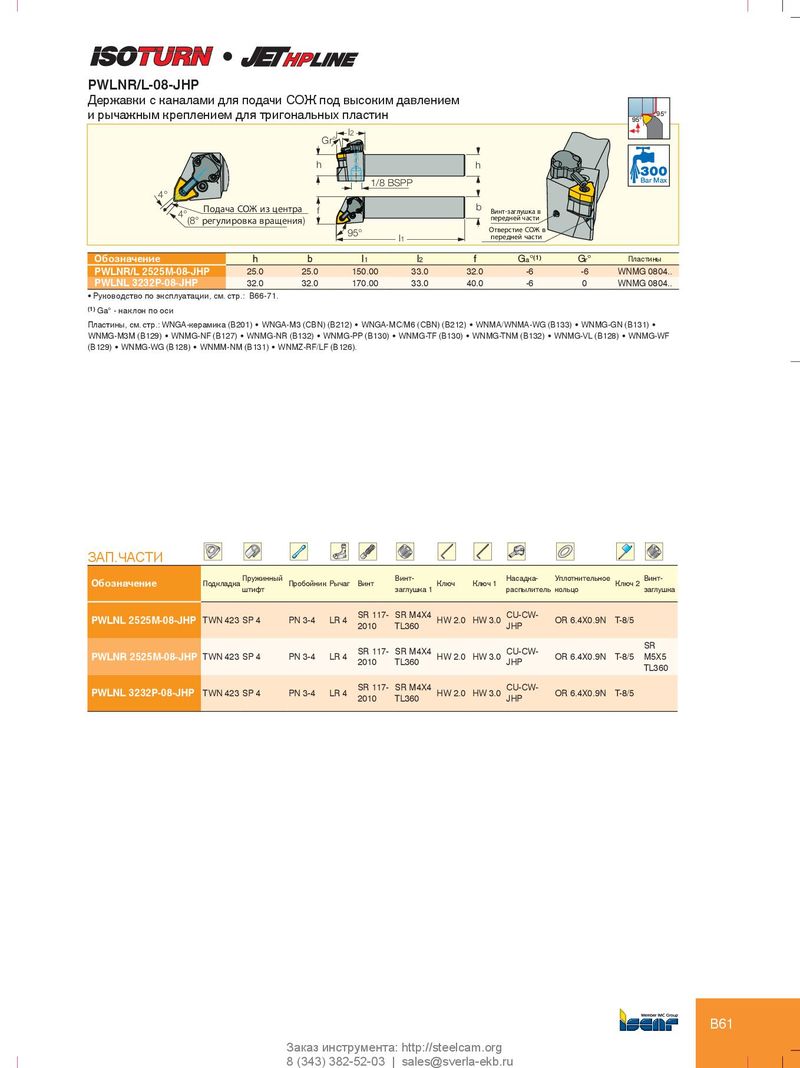

PWLNR/L-08-JHP
Державки с каналами для подачи СОЖ под высоким давлением
и рычажным креплением для тригональных пластин
95° 95°
l2
Gr°
h h
1/8 BSPP Bar Max
4°
| Подача СОЖ из центра | f | b | ||||
| 4° | Винт-заглушка в | |||||
| (8° регулировка вращения) | передней части | |||||
| 95° | Отверстие СОЖ в | |||||
| l1 | передней части |
| Обозначение | h | b | l1 | l2 | f | Ga°(1) | Gr° | Пластины |
| PWLNR/L 2525M-08-JHP | 25.0 | 25.0 | 150.00 | 33.0 | 32.0 | -6 | -6 | WNMG 0804.. |
| PWLNL 3232P-08-JHP | 32.0 | 32.0 | 170.00 | 33.0 | 40.0 | -6 | 0 | WNMG 0804.. |
- Руководство по эксплуатации, см. стр.: B66-71.
(1) Ga° - наклон по оси Пластины, см. стр.: WNGA-керамика (B201) WNGA-M3 (CBN) (B212) WNGA-MC/M6 (CBN) (B212) WNMA/WNMA-WG (B133) WNMG-GN (B131) WNMG-M3M (B129) WNMG-NF (B127) WNMG-NR (B132) WNMG-PP (B130) WNMG-TF (B130) WNMG-TNM (B132) WNMG-VL (B128) WNMG-WF (B129) WNMG-WG (B128) WNMM-NM (B131) WNMZ-RF/LF (B126).
ЗАП.ЧАСТИ
| Обозначение | ПодкладкаПружинный штифт | Пробойни | к Рычаг | Винт | Винт- заглушка 1 | Ключ | Ключ 1 | Насадка- распылител | ь Уплотнительное кольцо | Ключ 2 | Винт- заглушка |
| PWLNL 2525M-08-JHP | TWN 423 SP 4 | PN 3-4 | LR 4 | SR 117- 2010 | SR M4X4 TL360 | HW 2.0 | HW 3.0 | CU-CW- JHP | OR 6.4X0.9N | T-8/5 | |
| PWLNR 2525M-08-JHP | TWN 423 SP 4 | PN 3-4 | LR 4 | SR 117- 2010 | SR M4X4 TL360 | HW 2.0 | HW 3.0 | CU-CW- JHP | OR 6.4X0.9N | T-8/5 | SR M5X5 TL360 |
| PWLNL 3232P-08-JHP | TWN 423 SP 4 | PN 3-4 | LR 4 | SR 117- 2010 | SR M4X4 TL360 | HW 2.0 | HW 3.0 | CU-CW- JHP | OR 6.4X0.9N | T-8/5 |
