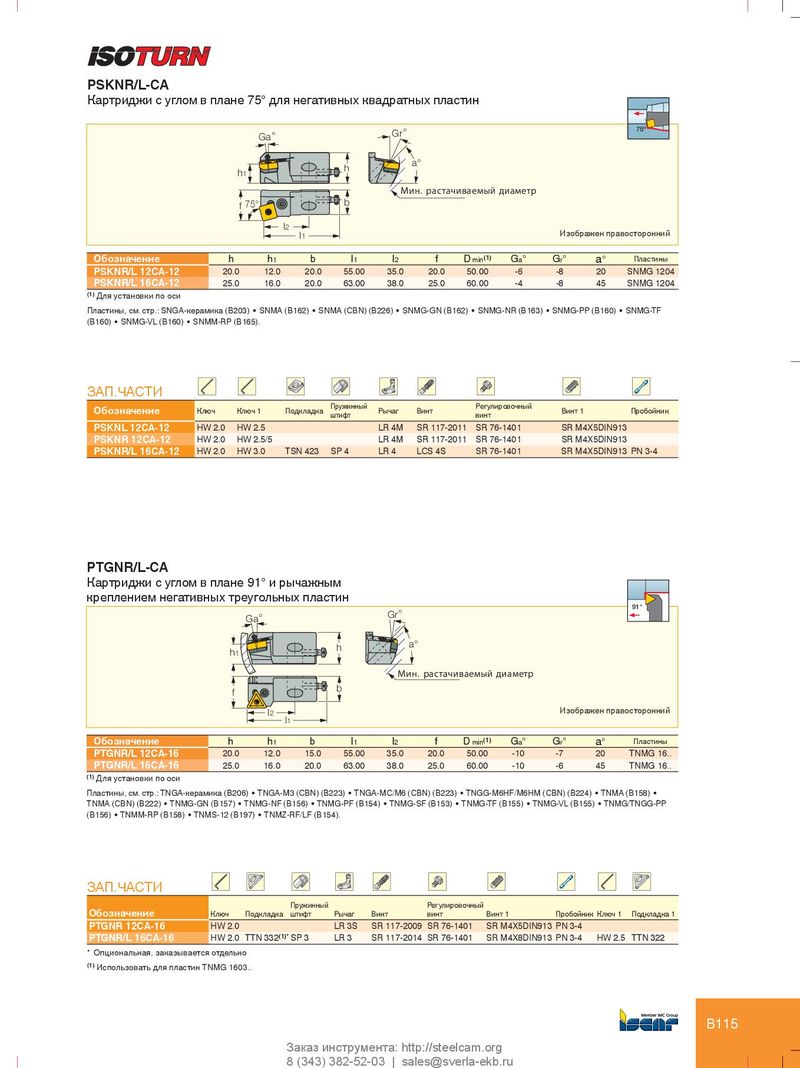

PSKNR/L-CA Картриджи с углом в плане 75° для негативных квадратных пластин 75º Ga ° Gr ° a° h h1 Мин. растачиваемый диаметр f 75° b l 2 l 1 Изображен правосторонний Обозначение h h 1 b l 1 l 2 f D min (1) G a ° G r ° a° Пластины PSKNR/L 12CA-12 20.0 12.0 20.0 55.00 35.0 20.0 50.00 -6 -8 20 SNMG 1204 PSKNR/L 16CA-12 25.0 16.0 20.0 63.00 38.0 25.0 60.00 -4 -8 45 SNMG 1204 (1) Для установки по оси Пластины, см. стр.: SNGA-керамика (B203) • SNMA (B162) • SNMA (CBN) (B226) • SNMG-GN (B162) • SNMG-NR (B163) • SNMG-PP (B160) • SNMG-TF (B160) • SNMG-VL (B160) • SNMM-RP (B165). ЗАП.ЧАСТИ Пружинный Регулировочный Обозначение Ключ Ключ 1 Подкладка Рычаг Винт Винт 1 Пробойник штифт винт PSKNL 12CA-12 HW 2.0 HW 2.5 LR 4M SR 117-2011 SR 76-1401 SR M4X5DIN913 PSKNR 12CA-12 HW 2.0 HW 2.5/5 LR 4M SR 117-2011 SR 76-1401 SR M4X5DIN913 PSKNR/L 16CA-12 HW 2.0 HW 3.0 TSN 423 SP 4 LR 4 LCS 4S SR 76-1401 SR M4X5DIN913 PN 3-4 PTGNR/L-CA Картриджи с углом в плане 91° и рычажным креплением негативных треугольных пластин 91° Gr ° Ga ° a° h h1 Мин. растачиваемый диаметр b f l 2 Изображен правосторонний l 1 Обозначение h h 1 b l 1 l 2 f D min (1) G a ° G r ° a° Пластины PTGNR/L 12CA-16 20.0 12.0 15.0 55.00 35.0 20.0 50.00 -10 -7 20 TNMG 16.. PTGNR/L 16CA-16 25.0 16.0 20.0 63.00 38.0 25.0 60.00 -10 -6 45 TNMG 16.. (1) Для установки по оси Пластины, см. стр.: TNGA-керамика (B206) • TNGA-M3 (CBN) (B223) • TNGA-MC/M6 (CBN) (B223) • TNGG-M6HF/M6HM (CBN) (B224) • TNMA (B158) • TNMA (CBN) (B222) • TNMG-GN (B157) • TNMG-NF (B156) • TNMG-PF (B154) • TNMG-SF (B153) • TNMG-TF (B155) • TNMG-VL (B155) • TNMG/TNGG-PP (B156) • TNMM-RP (B158) • TNMS-12 (B197) • TNMZ-RF/LF (B154). ЗАП.ЧАСТИ Пружинный Регулировочный Обозначение Ключ Подкладка штифт Рычаг Винт винт Винт 1 Пробойник Ключ 1 Подкладка 1 PTGNR 12CA-16 HW 2.0 LR 3S SR 117-2009 SR 76-1401 SR M4X5DIN913 PN 3-4 PTGNR/L 16CA-16 HW 2.0 TTN 332 (1)* SP 3 LR 3 SR 117-2014 SR 76-1401 SR M4X8DIN913 PN 3-4 HW 2.5 TTN 322 * Опциональная, заказывается отдельно (1) Использовать для пластин TNMG 1603.. B115 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
