Каталог Iscar инструмент для токарной обработки - страница 123

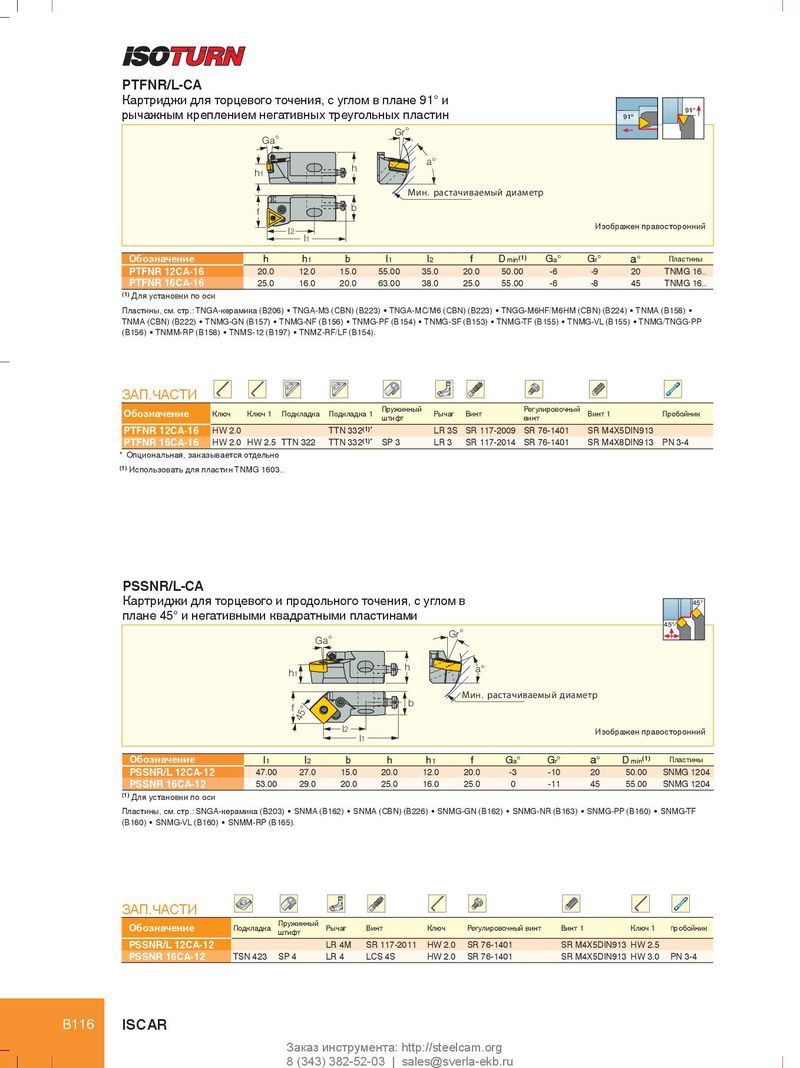

PTFNR/L-CA Картриджи для торцевого точения, с углом в плане 91° и 91° рычажным креплением негативных треугольных пластин 91º Gr ° Ga ° a° h h1 Мин. растачиваемый диаметр f b Изображен правосторонний l 2 l 1 Обозначение h h 1 b l 1 l 2 f D min (1) G a ° G r ° a° Пластины PTFNR 12CA-16 20.0 12.0 15.0 55.00 35.0 20.0 50.00 -6 -9 20 TNMG 16.. PTFNR 16CA-16 25.0 16.0 20.0 63.00 38.0 25.0 55.00 -6 -8 45 TNMG 16.. (1) Для установки по оси Пластины, см. стр.: TNGA-керамика (B206) • TNGA-M3 (CBN) (B223) • TNGA-MC/M6 (CBN) (B223) • TNGG-M6HF/M6HM (CBN) (B224) • TNMA (B158) • TNMA (CBN) (B222) • TNMG-GN (B157) • TNMG-NF (B156) • TNMG-PF (B154) • TNMG-SF (B153) • TNMG-TF (B155) • TNMG-VL (B155) • TNMG/TNGG-PP (B156) • TNMM-RP (B158) • TNMS-12 (B197) • TNMZ-RF/LF (B154). ЗАП.ЧАСТИ Пружинный Регулировочный Обозначение Ключ Ключ 1 Подкладка Подкладка 1 Рычаг Винт Винт 1 Пробойник штифт винт PTFNR 12CA-16 HW 2.0 TTN 332 (1)* LR 3S SR 117-2009 SR 76-1401 SR M4X5DIN913 PTFNR 16CA-16 HW 2.0 HW 2.5 TTN 322 TTN 332 (1)* SP 3 LR 3 SR 117-2014 SR 76-1401 SR M4X8DIN913 PN 3-4 * Опциональная, заказывается отдельно (1) Использовать для пластин TNMG 1603.. PSSNR/L-CA Картриджи для торцевого и продольного точения, с углом в 45° плане 45° и негативными квадратными пластинами 45° Gr ° Ga ° h a° h 1 Мин. растачиваемый диаметр b f 45° l 2 Изображен правосторонний l 1 Обозначение l 1 l 2 b h h 1 f G a ° G r ° a° D min (1) Пластины PSSNR/L 12CA-12 47.00 27.0 15.0 20.0 12.0 20.0 -3 -10 20 50.00 SNMG 1204 PSSNR 16CA-12 53.00 29.0 20.0 25.0 16.0 25.0 0 -11 45 55.00 SNMG 1204 (1) Для установки по оси Пластины, см. стр.: SNGA-керамика (B203) • SNMA (B162) • SNMA (CBN) (B226) • SNMG-GN (B162) • SNMG-NR (B163) • SNMG-PP (B160) • SNMG-TF (B160) • SNMG-VL (B160) • SNMM-RP (B165). ЗАП.ЧАСТИ Пружинный Обозначение Подкладка Рычаг Винт Ключ Регулировочный винт Винт 1 Ключ 1 Пробойник штифт PSSNR/L 12CA-12 LR 4M SR 117-2011 HW 2.0 SR 76-1401 SR M4X5DIN913 HW 2.5 PSSNR 16CA-12 TSN 423 SP 4 LR 4 LCS 4S HW 2.0 SR 76-1401 SR M4X5DIN913 HW 3.0 PN 3-4 B116 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
